Система электронного управления магнитно-резонансного томографа

Из электронных узлов, обеспечивающих действие системы, наибольший интерес представляют блоки радиочастотной группы. Рассмотрим более подробно задачи, которые она выполняет. Структурная схема, отражающая связь и взаимодействие этой группы блоков изображена на рис.3. Одним из главных требований, предъявляемых к РЧ блоку, является высокая стабильность радиочастоты, что обеспечивается применением к

варцевого задающего генератора, который вырабатывает сигнал с частотой f0, определяемой равенством Лармора. Поэтому смещение этой частоты при выборе слоя осуществляется не прямым способом, а путем косвенных нелинейных преобразований, например смешиванием сигналов частоты f0 и частоты смещения.

Смещенный сигнал усиливается по напряжению и по мощности в блоке передатчика, модулируется огибающей с заданным законом изменения и поступает на РЧ катушки по общему коаксиальному фидеру. Соответственно их пространственному расположению пары катушек называются вертикальной (ВК) и горизонтальной (ГК) Для получения вращающегося магнитного поля в цепях каждой пары катушек имеются фазосдвигающие звенья, которые создают сдвиг фаз их токов в 90о.

МР сигнал, получаемый от тела, снимается с тех же катушек, которые служат для возбуждения, и поступает по двум каналам в предварительный усилитель, расположенный поблизости. В нем сигналы каналов объединяются и по общему коаксиальному кабелю приходят на оконечный усилитель МР сигнала. Как было показано, для возбуждения катушек на них подаются большие (сотни вольт) напряжения. Поэтому должны быть предусмотрены меры по защите предусилителя МР сигнала от перенапряжений по входу. При приеме сигнала РЧ катушки, имеющие относительно малое входное сопротивление, могут оказывать шунтирующее действие. Для его исключения также принимают различные меры – нелинейные элементы, коммутирующие устройства, которые отключают РЧ катушки при приеме МР сигнала.

Объединенный МР сигнал детектируется синхронным детектором, который управляется напряжением задающего генератора. В синхронном детекторе МР сигнал разделяется на два канала U и V, сигналы которых находятся в квадратуре (сдвинуты по фазе на 90о) и, по сути, представляют собой физическое воплощение представлений о вращающейся системе координат и ее параметров u и v. Поэтому выбор символов для обозначения каналов не случаен. Далее эти сигналы поступают в два канала АЦП. Применение синхронного детектора продиктовано очень малой величиной МРС. Как известно из теории радиоприема, синхронный детектор обладает хорошей помехоустойчивостью и избирательностью.

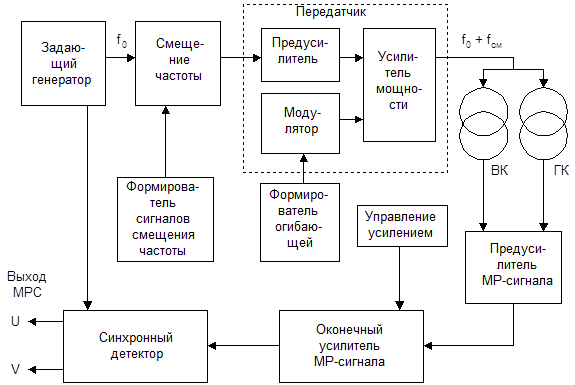

Рисунок 3. Блоки радиочастотной группы.

Электронные блоки радиочастотной группы конструктивно могут находиться в различных местах. Например, задающий генератор, устройства смещения частоты, оконечный усилитель МРС и детектор могут находиться в блоке РЧ, формирователи сигналов смещения частоты и огибающей – в блоке выбора слоя. Эти два блока находятся в крейте. Передатчик и предусилитель МРС являются отдельными самостоятельными блоками.

РЧ катушки. Упрощенные схемы цепей катушек для тела и для головы изображены на рис.4. Катушки для тела, как уже говорилось, образуют две ортогонально расположенные пары – горизонтальную (ГК) и вертикальную (ВК).

Напряжение возбуждения на катушки подается по общему коаксиальному фидеру. Для сдвига фаз токов на 90о в цепи горизонтальной и вертикальной пар включены соответственно индуктивность L1 и емкость С1. Для защиты от перегрузок по напряжению входов предварительного усилителя и устранения шунтирующего действия передатчика используются встречно-параллельные пары диодов. При возбуждении катушек через диоды протекают большие токи и их сопротивления малы. При этом диодные пары, включенные на входах усилителя, играют роль двухсторонних амплитудных ограничителей. Для слабых же МР сигналов диоды представляют собой большие сопротивления, благодаря чему диодные пары, включенные в цепи катушек за фидером, как бы отключают их от передатчика. Помеха, возникающая на входах усилителя, хотя и уменьшенная диодными ограничителями, все-таки остается слишком большой (0,7 В). Поэтому на практике применяют более сложные способы подавления помех.

а б

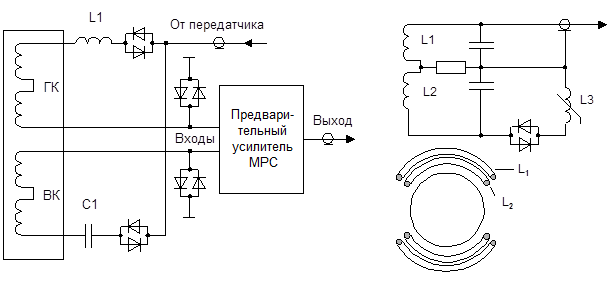

Рисунок 4. РЧ катушки: для тела (а) и головная (б).

Катушка для головы надевается непосредственно на голову пациента и подключается к предварительному усилителю коротким коаксиальным кабелем с разъемом. Она состоит из двух секций, каждая из которых содержит пару катушек – сигнальную (L1) и компенсирующую (L2). Эти катушки находятся в непосредственной близости друг от друга и имеют почти стопроцентное сцепление. При возбуждении излучающей системы (катушки для тела) в сигнальной катушке L1 наводится сильная помеха. Для ее компенсации и служит катушка L2. В ее цепи возникает большой ток, создающий размагничивающее поле для L1 и тем самым компенсирующее помеху. По окончании РЧ импульса сопротивление диодной пары становится большим и на слабый МР сигнал катушка L2 не оказывает шунтирующего действия. Этой же цели служит нелинейная индуктивность L3.

Для исследования области спины применяется отдельная катушка в виде плоской рамки. Переключение входов предварительного усилителя на тот или иной источник сигнала (антенну) осуществляется с помощью контактного переключателя.

Предварительный усилитель МР сигнала предназначен для усиления очень слабых РЧ откликов, поэтому к нему предъявляются повышенные требования в части собственных шумов. Это требование удовлетворяется, как и в видеоусилителях рентгеновских телевизионных систем, применением во входных каскадах малошумящих полевых транзисторов. Но в отличие от видеоусилителя предварительный усилитель МРС принимает узкополосный сигнал, поэтому от внешних и внутренних помех можно дополнительно отстроиться с помощью селективных цепей. Одна из возможных схем предварительного усилителя МРС приведена на рис.5.

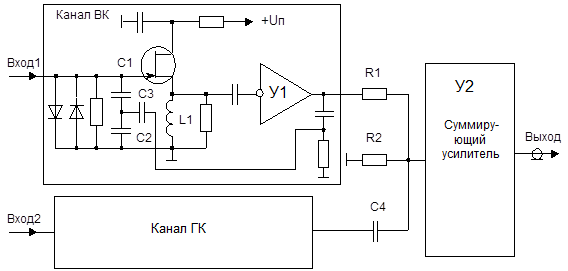

Рисунок 5. Предварительный усилитель МР сигнала.

Сигналы от РЧ катушек поступают на входы 1 и 2 «вертикального» и «горизонтального» каналов. Сильные сигналы (помехи), возникающие при возбуждении катушек, ограничиваются двусторонними диодными ограничителями, которые уже были показаны на рис.4. В каждом канале сигналы усиливаются повторителем на малошумящем полевом транзисторе (например, КП307) и усилителем напряжения У1, который может быть выполнен на быстродействующем операционном усилителе. Нагрузкой повторителя служит дроссель L1. Его сопротивление переменному току будет большим, а сопротивление постоянному – маленьким. Поэтому напряжение затвор-исток полевого транзистора оказывается практически равным нулю. Крутизна транзистора будет при этом максимальной.
