Технология отработки месторождения Таймырского рудника камерными системами

На рисунке 12 приведен вариант отработки междукамерных целиков с образованием рудной траншеи.

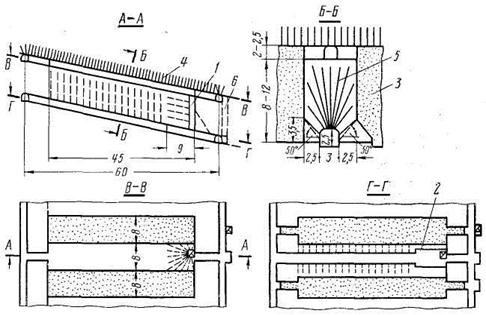

Рисунок 12. Вариант отработки междукамерных целиков с образованием рудной траншеи

1 - отрезной восстающий; 2 - подсечка отрезной щели; 3 - закладка; 4 - железобетонные штанги; 5 - веер скважин; 6 - ходовой восстающий.

На

рисунке 13 вариант камерно-целиковой системы с отбойкой руды из подэтажных выработок на искусственное днище.

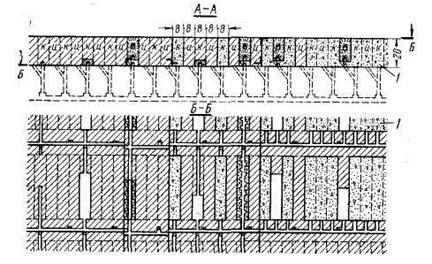

Рисунок 13. Вариант камерно-целиковой системы с отбойкой руды из подэтажных выработок на искусственное днище

1 - твердеющая закладка; к - камера; ц – целик.

На основании проведенных, на комбинате исследований и технико-экономических расчетов был выбран состав закладочной смеси при следующем расходе материалов на 1 м3: вяжущее - 600 кг, в том числе цемент М-300-100-120 кг, ангидрит молотый – 180 - 220 кг, гранулированный шлак рудно-термических печей никелевого завода – 280 - 320 кг; заполнитель – 1380 - 1400 кг, в том числе искусственный песок крупностью 0-5 мм - 800 кг, щебень крупностью 5-30 мм - 600 кг.

Месторождение Джезказганское. Рудник «Джезказганский»

Джезказганское месторождение представлено перемежающимися слоями серых (рудных) и краоноцветннх песчаников, аргиллитов и алевролитов.

Рудные залежи имеют пластообразную форму: мощность рудных тел изменяется в широких пределах - от долей метра до 25-30 м, более 90% всей рудной толщи имеет пологое залегание с углом падения от 0 до 5-10°. Руды и вмещающие породы устойчивы, коэффициент крепости по шкале проф. Протодьяконова 6-14.

Джезказганское месторождение отрабатывается камерно-столбовой системой. Данная технология отработки связана со значительными потерями руды (до 19-25%) и опасностью из-за трудности контроля за отслоением и падением кусков породы при большой высоте камер. Поэтому для условий Джезказганского месторождения предложена система со сплошной выемкой руды и закладкой выработанного пространства твердеющими смесями (рисунок 14).

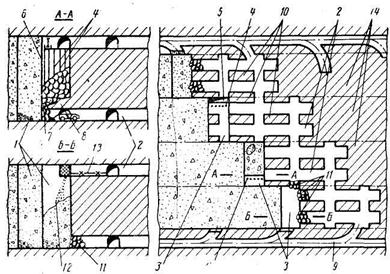

Рисунок 14. Система разработки со сплошной выемкой руды и закладкой выработанного пространства твердеющими смесями

Особенностью системы является выемка руды вертикальными вытянутыми по всему фронту очистных работ слоями 1 на всю мощность залежи после проходки верхних и нижних горизонтальных подсечных выработок 2. Слои делятся на секции (камеры) 3, расположенные длинной стороной по фронту очистных работ. Руда отбивается взрыванием вертикальных скважин 4, пробуриваемых с верхней подсечки на отрезную щель 5. При ведении взрывных работ для предохранения разрушения закладки соседней камеры оставляется рудная корка 6, которая по мере обнажения обрушается от сейсмического воздействия взрывов. Руда выпускается на нижнюю подсечку через щель 7 из-под рудного козырька 8, который отрабатывается по мере выпуска руды из слоя.

Отбитая руда грузится и доставляется самоходными погрузочно-доставочными машинами по подсечной выработке и панельному штреку 9 в рудоспуск. Оставляемые для поддержания кровли подсечек ленточные целики 10 при дополнительной установке щитов или перемычек из отбитой руды 11 изолируют отрабатываемый слой для последующей его закладки твердеющим материалом 12. В качестве закладочного материала могут быть использованы малопрочные твердеющие смеси - хвосты обогащения или дробленый материал с добавками глины, молотых шлаков, извести или цемента. Закладочный материал транспортируется по трубам 13, прокладываемым с поверхности в скважине, и далее по верхней подсечке.

Для организации непрерывного процесса добычи отрабатываемый участок делится на четыре секции 14. Как правило, в одной из секций осуществляются бурение и отбойка руды, во второй - выпуск, в третьей - закладочные работы, а в четвертой - работы не ведутся: в ней набирает прочность твердеющая закладка. Время одного цикла при выемке руды в трех секциях, соответствующее времени твердения закладки, зависит от мощности залежи, ширины вынимаемого слоя и колеблется от 1 до 3 месяцев.

Технико-экономические показатели: объём горноподготовительных и нарезных работ – 68 м3/1000 т; потери руды – 5 - 8,5%; разубоживание – 3 – 5%; производительность труда – 24 т/чел-смену.

Вариант системы разработки с закладкой и торцевым, выпуском руды (рисунок 15).

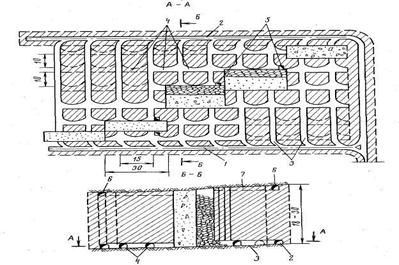

Рисунок 15. Вариант системы разработки с закладкой и торцевым выпуском руды.

Панель шириной 150 м, длиной 150-200 м подготавливается двумя панельными штреками сечением 16,8 м2 - откаточным I и откаточно-вентиляционным 2 (пройден по почве залежи), которые соединены между собой транспортно-буровыми ортами 3 через каждые 15 м. Опытная панель по длине делится на заходки длиной 30 м, шириной 6-10 м, которые располагают в шахматном порядке с целью предотвращения попадания закладки из отработанной и закладываемой заходки в работающую. Транспортно-буровые орты сбиваются между собой транспортно-вентиляционными сбойками 4. В начале каждой заходки проходится отрезной восстающий 5 сечением 5 м2, от которого образуется отрезная щель для отбойки руды скважинами.

Для закладки выработанного пространства в зависимости от угла падения рудного тела над одним из панельных откаточных штреков в кровле залежи проходят закладочный штрек 6 и из него через каждые 60 м по границам смежных заходок - закладочные орты 7. Скважины диаметром 52 мм бурят станками типа СБУ-70, расстояние между веерами скважин 1,3-1,5 м. Руда отбивается вертикальными слоями. Для погрузки руды используют погрузочные машины ПНБ-4 с дистанционным управлением, а для транспортировки - дизельные автосамосвалы МоАЗ. Закладка выработанного пространства ведется отдельными секциями, ширина которых равна шагу отбойки и выпуска руды, т.е. 6-10 м. Закладочный материал - хвосты обогащения (14-00 кг на 1 м3 закладки) и цемент (300 кг на 1 м3 закладки) - подается с поверхности с помощью самотёчно-пневматического транспорта по трубопроводам диаметром 159 мм, проложенным в выработках. Прочность закладки на одноосное сжатие 40-60 кгс/см2.

Вариант системы разработки с закладкой по схеме камера-целик, отбойкой руды глубокими скважинами и выпуском ее на орты вторичных камер. Этим вариантом системы отрабатываются залежи мощностью от 18 м до 30-40 м (рисунок 16).

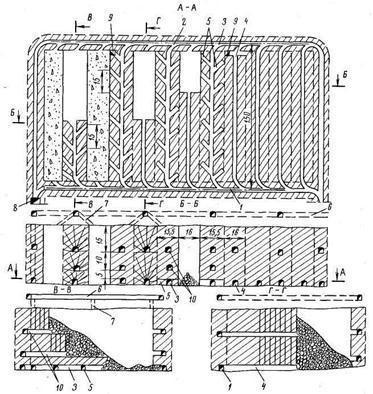

Рисунок 16. Камерно-целиковая система разработки с закладкой и выпуском руды на орты вторичных камер.

Участок рудной залежи в пределах панели шириной 120-150 м, длиной 200-250 м разбивают на первичные и вторичные камеры шириной 15,5-16,0 м. Вначале отрабатывают первичные камеры, которые затем заполняют твердеющей закладкой прочностью 40-60 кгс/см2. После того, как закладка приобретет необходимую прочность (в течение 6 мес), начинают очистную выемку во вторичных камерах. Вторичные камеры после отработки заполняют твердеющей или гидравлической закладкой.
