Аналоговые перемножители и напряжения

Погрешности, обусловленные первыми пятью факторами, играют существенную роль, но могут быть снижены за счет тщательного симметрирования схемы с использованием технологических возможностей интегральной технологии, а также в процессе эксплуатационной настройки интегральной схемы АП [4].

В [6] показано, что результирующая погрешность АП, обусловленная нелинейностью ПНТ в каналах X и Y может бы

ть найдена как взвешенная сумма погрешности каждого ПНТ:

,

где X и Y – относительные изменения токов в каждом канале.

Составляющие погрешности, обусловленные нелинейностью ПНТ и объемными сопротивлениями, необходимо снижать схемотехническими приемами, что и будет в дальнейшем рассмотрено.

Упрощенная схема наиболее часто используемого ПНТ, представляющего собой дифференциальный усилитель с последовательной обратной связью по току в эмиттерной цепи, приведена на рисунке 2.3а.

а) б)

Рис. 2.3. Преобразователь «напряжение-ток» (а) и его проходная характеристика (б)

В работе [7] приводится методика оценки погрешности ПНТ такого рода, суть которой сводится к оценке отклонения реальной функции крутизны преобразования напряжения в ток (кривая 2 на рис. 2.3б) от ее линейного приближения (кривая 1 на рис. 2.3б). В этом случае для схемы рис. 2.3а) крутизну преобразования можно представить как

, (2.10)

где IX – приращение тока коллектора транзисторов дифференциальной пары; I0 – ток источников тока дифференциального каскада; rE = jT/I0 – дифференциальное выходное сопротивление транзисторов VT1,2 со стороны эмиттера; X=IX/I0 – относительное изменение тока.

В этом случае отклонение от линейности

,

где SX=dIX /dUX – крутизна прямой передачи; dIX – абсолютное отклонение тока от идеальной линейной функции; S0 =I0 /U0 – крутизна прямой передачи при линейном приближении, I0 – максимальный выходной ток преобразователя при подаче на вход максимального напряжения UX = U0.

Отметим, что SX(0) = S0, поэтому

. (2.11)

Подставляя (2.11) в (2.10), получаем относительную погрешность преобразования напряжения в ток:

, (2.12)

поскольку при g << 1 можно положить IX/I0 » UX/U0.

Отметим, что в отличие от предложенного в [4] метода определения погрешности ПНТ в выражении (2.12) отсутствует трансцендентность, что позволяет оценивать погрешность непосредственно, без построения номограмм. Также необходимо отметить, что результаты оценки погрешности предложенным методом хорошо совпадают с результатами схемотехнического моделирования.

Из выражения (2.12) следует, что приемлемых уровней погрешности (меньше 0,1 %) можно достичь только при выполнении условий: R1/2rE > 500 и X<0,75. Для АП, работающих при питающих напряжениях ±15 В эти условия могут быть легко реализованы, как будет показано ниже. Для низковольтных АП (при их питании от напряжений меньше ±5 В) выполнение этих условий приведет к резкому снижению масштабного коэффициента перемножителя, повышению уровня шумов и т.д.

Основная погрешность линейности преобразования рассмотренного ПНТ обусловлена существенной режимной зависимостью rE от тока эмиттера. Суть рассмотренных ниже схемотехнических приемов заключается в том, что тем или иным способом необходимо ослабить влияние изменения rE при изменении тока эмиттера.

2.1.1 Использование отрицательной обратной связи

Функциональная схема ПНТ, использующая отрицательную обратную связь (ООС) для снижения влияния rЭ, приведена на рисунке 2.4. Напряжение с выходов двух операционных усилителей (ОУ) выделяется на резисторе R. Если пренебречь базовыми токами транзисторов, то весь преобразованный ток течет в их коллекторы:

,

где КU – коэффициент усиления по напряжению ОУ.

Упрощенный вариант схемотехнической реализации функциональной схемы (рис. 2.4) приведен на рисунке 2.5, а результаты сопоставительного моделирования в сравнении со схемой ПНТ (рис. 2.3а) – на рисунке 2.6.

Методика оценки нелинейности соответствует приведенной выше: определяется крутизна преобразования, нормируется относительно максимального значения крутизны на интервале входного напряжения, определяется отклонение от идеальности (линейной функции y = kx при k = 1) и умножается на 100 %.

Рис. 2.4. Функциональная схема ПНТ с ООС

Рис. 2.5. Упрощенная принципиальная схема ПНТ с ООС

При максимальном относительном изменении тока X = 0,75 погрешность базовой схемы составляет 2,5 % при входном напряжении ±1,5 В, а схемы ПНТ с ООС при тех же условиях измерения – не более 0,05 %. Как будет показано ниже, такой результат не является уникальным, и зависит от глубины обратной связи. Но глубина ООС в таких схемах может быть увеличена только за счет существенного усложнения схемы. В то же время усложнение схемы и применение транзисторов p-n-p-типа сужает частотный диапазон ПНТ.

В сущности схемы, реализующие принцип ООС в ПНТ, не отличаются большим разнообразием и, в конечном счете, сводятся к той или иной схемотехнической реализации усилителей в цепи ООС. На рисунке 2.7 приведен еще один вариант реализации ПНТ, предложенный в [8].

Погрешность крутизны преобразования такой схемы зависит как от rЭ, так и от тока базы транзисторов VT1 (VT14):

, (2.13)

где b4,6 – коэффициент усиления тока базы соответствующего транзистора.

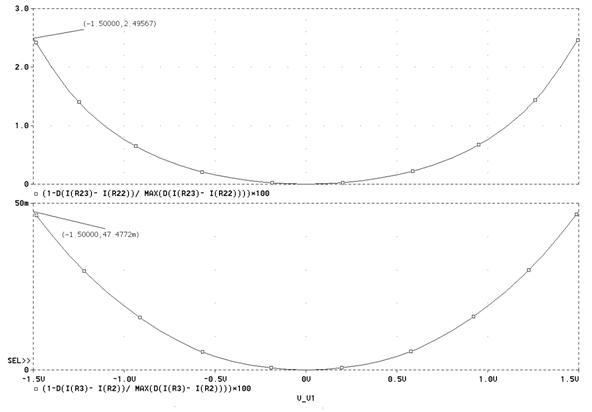

Рис. 2.6. Результаты оценки нелинейности при сопоставительном моделировании базовой схемы ПНТ и ПНТ с ООС

Рис. 2.7. Преобразователь «напряжение-ток»

Результаты моделирования схемы ПНТ (рис. 2.7) приведены на рисунке 2.8.

Погрешность данной схемы ПНТ практически такая же, как и у предыдущей (0,031 %), однако, как будет показано ниже, такое построение схемы ПНТ предоставляет интересные возможности введения дополнительных каналов компенсации, что позволит на порядок снизить погрешность крутизны преобразования.

На основании проведенных исследований можно сделать следующие выводы в отношении применения схем ПНТ с ООС:

- применение ООС в ПНТ позволяет в петлевое усиление раз снизить погрешность крутизны преобразования;

- в ПНТ с ООС отсутствует необходимость точного согласования резисторов;
