1.2.3. Входное активное сопротивление мультиметра при измерении напряжения не менее 20 Мом на пределе измерения 200 мВ и равно 10 МОм±0,1 Мом на остальных пределах измерения.

1.2.4. Напряжение на измеряемом сопротивлении не превышает 0,5 В на пределе измерения 200 Ом и не более 2 В на остальных.

1.2.5. Падение напряжения на входных клеммах мультиметра при измерении тока не более 250 мВ.

1.2.6. Мультиметр готов к работе сразу после включения.

1.2.7. Мультиметр допускает продолжительность непрерывной работы не менее 8ч.

1.2.8. Ток потребления мультиметра от батареи питания не более 10 мА в режиме измерения напряжения и тока и не более 12 мА в режиме измерения сопротивления.

1.2.9. Мультиметр выдерживает перегрузку по входам в соответствии с таблицей 2. Вход «I» защищен также плавким предохранителем на 1 А.

1.2.10. Выбор вида и предела измерений – ручной, выбор полярности – автоматический.

1.2.11. Отсчетное устройство мультиметра обеспечивает 3,5 разрядную десятичную индикацию результата измерения с отображением десятичной запятой.

Максимальное показание отсчетного устройства «1999». При превышении измеряемой величины этого значения отсчетное устройство индицирует перегрузку знаком «1» в старшем разряде и отсутствием индикации в трех остальных разрядах.

1.2.12. Отрицательная полярность измеряемой величины индицируется со знаком «-», положительная – знаком «+».

1.2.13. Питание мультиметра осуществляется от батареи типа «Корунд» ТУ 16-729.060-81 или батареи аккумуляторной типа 7Д-0.115-У1.1 ГОСТ 21446-75.

1.2.14. Разряд батареи питания до напряжения 7 В индицируется знаком «».

1.2.15. Наработка на отказ Т при доверительной вероятности р=0,98 не менее 400ч.

1.2.16. Масса мультиметра с батареей питания не более 0,35 кг.

1.2.17. Габаритные размеры мультиметра: длина 176мм, ширина 90 мм, высота 35мм.

1.2.18. Сведения о содержании драгоценных металлах, содержатся в прил. 1.

1.2.19. Схема электрическая принципиальная приведена в приложении 2.

1.2.20. Расположение элементов на плате приведено в приложении 3.

1.2.21. Перечень элементов приведен в приложении 4.

1.3. Устройство мультиметр.

1.3.1. Принцип действия мультиметра основан на преобразовании измеряемой величины в нормированное напряжение постоянного тока и последующем преобразовании полученного напряжения в цифровое значение измеряемой величины посредством двухтактного интегрирования.

1.3.2. Структурная схема мультиметра приведена на рис. 1.

Основную функцию преобразования выполняет аналого-цифровой преобразователь (АЦП), который представляет собой полупроводниковую интегральную микросхему с К/МОП структурой. Он обеспечивает преобразование нормированного напряжения в цифровой код методом двухтактного интегрирования и имеет цикл автоматической коррекции нуля.

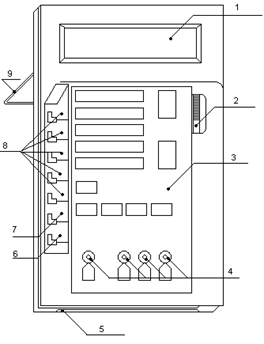

1.3.3. Мультиметр выполнен в малогабаритном корпусе из ударопрочного полистирола. Корпус состоит из двух частей, соединенных между собой 3-мя винтами.

1. Отсчетное устройство

2. Движок выключателя питания

3. Шильдик

4. Входные клеммы

5. Крышка батарейного отсека

6. Кнопка переключателя вида физической величины

7. Кнопка переключателя рода тока

8. Кнопка переключателя пределов измерений

9. Подставка

2. Осциллограф универсальный.

Предназначен для исследования формы периодических сигналов путем визуального наблюдения и измерения амплитуды сигнала в диапазоне от 0,01 В до 300 В, а также измерения длительности импульсов периода и временных интервалов в диапазоне от 0,3*10-6 сек. (т.е. 0,3 мс) до 0,4 с. В частотном диапазоне от 0-50 МГц.

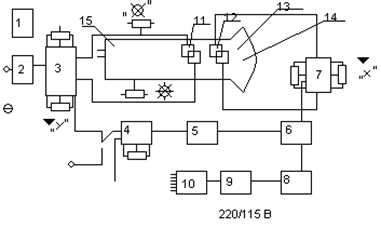

Структурная схема прибора:

Принцип действия:

Входной сигнал(1) поступает на блок(2)(аттенюатор). Аттенюатор – делитель напряжения, который устанавливает входной сигнал в соответствии с номинальным уровнем для достижения на экране осциллографа максимально визуальной картинки сигнала по вертикали I. Номинальный сигнал поступает на усилитель вертикально отклонений луча, а с него на вертикально отклоняющие пластины(11). В усилителе происходит регулировка смещения луча по вертикали и амплитуды сигнала «оу». Также с усилителя снимается сигнал для внутренней синхронизации в осциллографе. Сигнал синхронизации (внутренней или внешней) поступает на усилитель синхронизации(5). Сигнал синхронизации поступает на генератор пилообразного напряжения(6) внутренней развертки осциллографа, в котором осуществляется синхронизация пилообразных импульсов (начало/конец развертки) с частотой исследуемого сигнала с помощью коммутатора развертки(8). Синхронизированный пилообразный сигнал поступает на усилитель горизонтального отклонения луча, в котором осуществляется регулировка положения луча по оси Х и размеры луча. С этого усилителя(7) сигнал поступает на горизонтально-отклоняющие пластины(12).

В осциллографе имеется генератор комбинированного сигнала(1), прямоугольного импульса с амплитудой 5 В. Блок питания(9) вырабатывает напряжение постоянного тока

12 В которое поступает на преобразователь(10), который обеспечивает различные уровни постоянного и переменного напряжения для питания внутренних блоков осциллографа. Электронно-лучевая труба(13) представляет собой электровакуумный прибор, в котором электроны, испускаемые катодом(15), допускаются в электрический луч, электрической пушкой , при этом луч отображается, высвечивается на иллюминаторе(14)

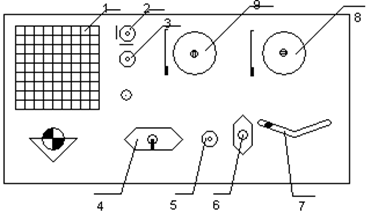

Передняя панель прибора:

1. Экран осциллографа

2. Регулятор отклонения луча по вертикали

3. регулятор положения луча

4. Светодиодный индикатор включения и переключения сети.

5. Регулятор уровня синхронизации

6. Переключатель синхронизации

7. Переключатель входов

Раздел III. Элементная база

3.1 Резисторы

Резистор-это элемент электрической цепи, обладающий сопротивлением от 10-8 до 1016 Ом. Все резисторы подразделяются на постоянные и переменные наборы резисторов. Зависящие от назначения делят на резисторы общего и специального назначения (Прецизионные, сверхпрецизионные, высокочастотные, высоковольтные, высокоомные (назначение) в соответствии с ОСТ (особые стандарты)) 11.074.009.-78

Сокращенные условные обозначения резисторов состоят из следующих элемент:

– буквы или сочетания букв, обозначения подклассов резисторов (R; РП - резистор переменный, NR – наборы резисторов.)

– цифра, обозначающая группу резисторов по материалу резистивного материла (1-непроволочный.)

– число, стоящее после букв обозначало разновидности от материала токопроводящего элемента:

1-непроволочные, тонкослойные, углеродистые и бороуглеродистые.

2-непроволочные, тонкослойные, металлодиэлектрические, металооксидные.

3-непроволочные.
