Архитектура ЭВМ

4.2 Форм- факторы

Форм- факторы мат. платы- стандарт, определяющая место применения, расположение на ней портов ввода вывода.

4.2.1 Классификация материнских плат:

1) Вертикальные

АТ:

· FULL

· BABY

ATX:

· MINI

· MICKRO

2) Горизонтальные

· -LPX

· -NLX – Low profile

Разработаны следующие модификаций материнской платы АТХ:

· Mini-ATX

· Micro-ATX

· Flex-ATX

Эти модификаций отличаются друг от друга размерами количеством слотов расположением элементов и т.д.

4.2.2 Накопители.

На платах расположены разъемы для подключения накопителей:

· Жесткий диск (винчестер)

· CD - диск.

4.2.3. BIOS

Базовая система ввода-вывода (Basic Input-Output System, BIOS) является важной частью процедур любого ПК, которая хранится в отдельном чипе материнской платы. По своей сути BIOS является посредником между компьютерным «железом» и операционной системой. Без BIOS операционная система не смогла бы связываться с «железом» и управлять им.

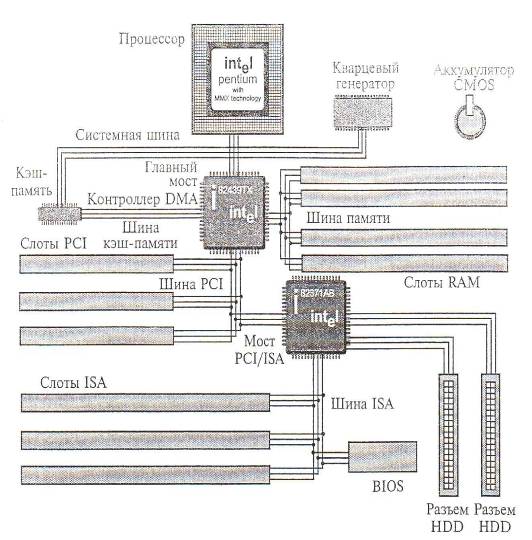

4.2.4. На плате так же имеются разъемы для подключения вентиляторов от 2-3 до 6-8. Через некоторые разъемы можно управлять скоростью вращения вентилятора. В итоге мат. плата объединяет все устройства входящие в состав компьютера, напрямую к ней подключены: процессор, оперативная память, видео карта, накопители, карты расширения.

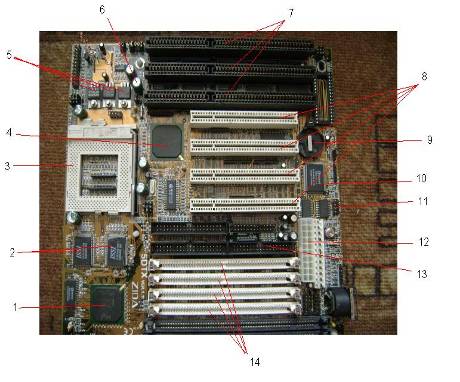

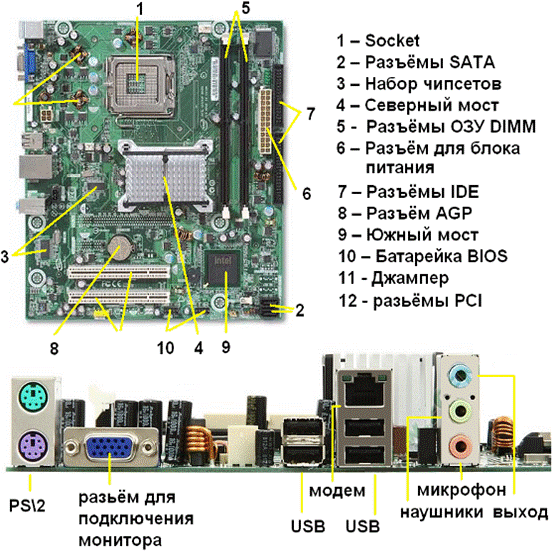

1 – Южный мост

2 – Набор чипсетов

3 – Socket

4 – Северный мост

5 – Диоды

6 – Набор конденсаторов

7 – Разъёмы IDE

8 – Разъёмы PCI

9 – Разъём для батарейки BIOS

10 – BIOS

11 – Джампер

12 – Разъём для блока питания

13 – Floppy

14 – Разъёмы для ОЗУ DIMM

15 – Разъём AGP

16 – Разъёмы для подключения мыши

Раздел V. Системный блок

1. Основные компоненты системного блока

1.1. материнская плата

1.2. звуковая карта

1.3. видеокарта

1.4. жесткий диск

1.5. привод CD-ROM

1.6. FDD

2. Последовательность сборки системного блока

2.1. Перед тем как приступить к сборке компьютера, необходимо позаботиться о специальной одежде (она не должна содержать синтетики, шерсти. Лучше всего – специальный халат с антистатической пропиткой), привести в порядок рабочее место. Разложить нужные инструменты: набор крестовых отверток, плоскогубцы, пинцет. Также для удобства сборки подготовьте все компоненты системного блока:

материнская плата

процессор

ОЗУ

адаптер

винчестер

дисковод

шлифы

корпус ПК с блоками питания.

2.2. Первым делом подготовить для сборки материнскую плату, установите джамперы в соответствии с валами, процессором, для чего воспользуйтесь документацией. Теперь можно устанавливать процессор: откинуть рычаг гнезда на 90°, установить процессор в гнездо. Он должен войти без всяких усилий. Установив процессор – опустить рычаг до упора.

2.3. Затем устанавливаем модули памяти ОЗУ. Модули SIMM устанавливаем под наклоном, а модули DIMM вертикально. Запирание банков памяти начинается с нулевого.

2.4. Теперь подготавливаем корпус, для чего снимаем с него кожух. На многих модифицированных корпусах боковая панель съемная. Устанавливаем материнскую плату на боковую панель (стойку), предварительно примеряв ее и убедившись что она не соприкасается с боковой панелью. Подсоединяем жгутики световой индикации. Подключаем питание. Теперь крепим боковую панель к системному блоку. Для удобства его можно положить горизонтально. Подключаем питание и материнскую плату так, чтобы 4 черных провода оказались рядом. После чего можно проверить компьютер. Подключить сетевые кабели к системному блоку и монитору. Включить монитор и системный блок. На экране должно появиться сообщение об отсутствии загрузчика ОС. Компьютер отключаем, теперь подключаем накопители и платы расширения. Для установки дисковода не забывать устранить заглушки с передней панели. Подключаем шлейфы устройств и питания. Для установки жесткого диска переключаем перемычки, подключаем шлейфы и закрепляем его. Подключаем питание.

2.5. Подключаем порты задней панели на материнскую плату. Для окончательной проверки подключаем монитор и клавиатуру. Включаем питание ПК и если проверка пройдена без проблем, обесточиваем ПК, надеваем на него кожух и закрываем его.
