Частотно-временной анализ сигналов

1. Плоскость частота-время

Для анализа и сравнения частотно-временных локализационных свойств различных базисов используют плоскость частота-время. Любая функция может характеризоваться интервалом It на временной оси и интервалом в Фурье области, в которых содерж

ится 90% ее энергии, сосредоточенной около центра тяжести функцииТогда в этой плоскости функциюможно изобразить в виде прямоугольника, как показано на рис. 3.1.

Очевидно, что смещение функции на от исходного состояния вызовет перемещение прямоугольника параллельно оси t. Модуляция этой функции комплексной экспонентой сдвигает прямоугольник параллельно оси (рис.3.2.).

Масштабирование функции (ее сжатие или растяжение) приводит к развороту прямоугольника. Действительно, получим новую функциюмасштабированием функции на коэффициент a:

Энергия такой функции E:

Следовательно, ширина функции равна . В соответствии со свойством масштабирования Фурье-преобразования () Влияние масштабирования на положение функции в плоскости время-частота показано на рис. 3.3.

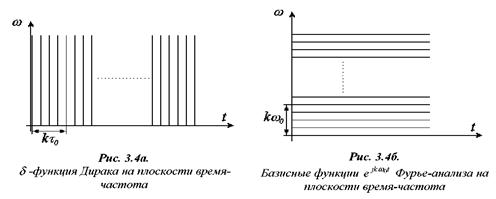

В качестве примеров функций, иллюстрирующих эффективность их представления в плоскости время-частота, рассмотрим функцию Дирака и Фурье - базис. Известно, что - функция является идеальным базисом для временного анализа сигналов. Результатом такого анализа являются отсчеты, которые можно рассматривать как временной спектр сигнала. На плоскости время - частота функция выглядит как показано на рис. 3.4а, т.е. эта функция обладает свойством хорошей временной локализации, но плохой локализацией в спектральной области (она имеет равномерный спектр на всех частотах). Базисные функцииФурье-анализа, наоборот, обладают хорошей частотной локализацией в то время, как во временной области они имеют бесконечную протяженность (см. рис. 3.4б).

2. Базисные функции частотно-временного анализа

Итак, частотно-временной анализ предназначен для выявления локальных частотно-временных возмущений сигнала. Вследствие кратковременности таких возмущений, сам сигнал может рассматриваться как заданный в L2 т.е. для одномерных сигналов – на всей действительной оси с нормой . Следовательно, базисные функции, которые получили название вейвлетов, также должны принадлежать L2 и быстро убывать приТогда, чтобы перекрыть такими базисными функциями все возможные временные положения сигнала, необходимо, чтобы базисные функции представляли собой набор смещенных во времени функций. Удобнее всего, если этот набор образуется из одной и той же "материнской" функции (прототипа), сдвинутой по оси t т.е.Чтобы обеспечить частотный анализ, базисная функция должна иметь еще один аргумент – масштабный коэффициент, который является аналогом частоты в Фурье-анализе. Тогда базисные функции для частотно-временного анализа будут иметь вид

Где масштабный коэффициент введен как делитель t, причем масштабированию подвергается также и сдвиг b. Это позволяет сохранить относительную "плотность" расположения базисных функций по оси t при расширении или сжатии самой функции и при (рис 3.6)

Таким образом, базисные функции для частотно-временного анализа должны обладать следующими свойствами. Ограниченность, т.е. принадлежность L2 . Локализация. Базисные функции вейвлет - анализа, в отличие от преобразования Фурье, должны быть локализованы, т.е. определены на конечном интервале как во временной, так и в частотной областях. Для этого достаточно, чтобы выполнялись условия:

Нулевое среднее. Равенство нулю нулевого момента

или, что иногда необходимо – равенство нулю момента m-го порядка

Это – вейвлеты m-го порядка, позволяющие анализировать более тонкую структуру сигнала, подавляя медленно изменяющиеся его составляющие.

3. Прямое и обратное преобразование Фурье

При

- прямое преобразование Фурье

- обратное преобразование Фурье.

Комплексная функцияимеет смысл спектральной плотности, ее иногда называют непрерывным спектром Фурье-функции f(t).

Также как и в случае периодической функции, предполагается, что f(t) удовлетворяет условиям Дирихле или, что эквивалентно, абсолютно интегрируема и удовлетворяет условию Дини.

Отметим также, что:
