Анализ гидроакустических сетей

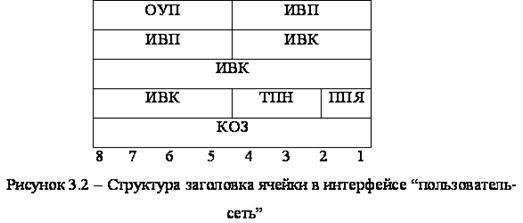

Заголовок ячейки в интерфейсе “пользователь-сеть” имеет следующие поля:

общего управления потоком (GFC – Generic Flow Control) – ОУП длинною 4 бита;

идентификатора виртуального пути (VPI –Virtual Path Identifier) – ИВП длинною 8 бит;

идентифик

атора виртуального канала (VCI – Virtual Channel Identifier) – ИВК длинною 16 бит;

типа полезной нагрузки (PT – Payload Type) – ТПН длинною 4 бита;

приоритета потери ячейки (CLP – Cell Lass Priority) – ППЯ длинною 1 бит;

контроля ошибок в заголовке (HEC – Header Error Control) – КОЗ длинною 8 бит.

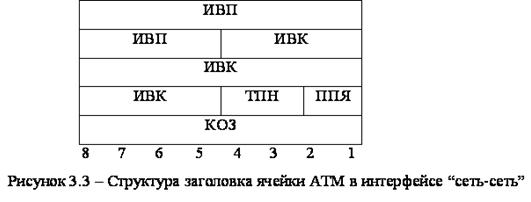

Структура заголовка ячейки в сетевом интерфейсе отличается тем, что ОУП не используется, а биты ОУП отданы полю идентификатора виртуального пути, длина которого увеличена до 12 бит.

Поле общего управления потоком (ОУП) предназначено для управления нагрузкой в соединениях “пользователь-сеть” с целью защиты от перегрузок, как в двухточечных, так и в многоточечных конфигурациях доступа. Поле ОУП используется для контроля нагрузки, создаваемой оконечными устройствами пользователя, но не используется для управления потоком, порождаемого сетью.

Маршрутное поле ячейки состоит из полей идентификатора виртуального пути (ИВП) и идентификатора виртуального канала.

Поле типа полезной нагшрузки (ТПН) используется для идентификации пользовательских ячеек, ячеек эксплуатации и технического обслуживания, и управления ресурсами.

Поле приоритета потери ячейки (ППЯ) используется для указания явного приоритета потери ячейки. Если в поле приоритета потери ячейки записана 1, то данная ячейка может быть отброшена в случае возникновения перегрузок. Если в поле ППЯ записан 0, то ячейка имеет высокий приоритет и должна быть сохранена. Поле потери ячейки устанавливается пользователем или поставщиком услуг.

Поле контроля ошибок в заголовке (КОЗ) используется для обнаружения и исправления ошибок в заголовке.

В протокольной модели Ш-ЦСИО имеются два уровня, относящихся к АТМ [6]:

уровень АТМ, который является общим для всех видов сервиса и обеспечивает возможность передачи отдельных ячеек;

адаптационный уровень (AAL), зависящий от вида сервиса.

Потоки данных (в том числе и речевая информация, представленная в цифровом виде) различных классов поступают на уровень адаптации АТМ, где подвергаются обработке в соответствии с двумя функциями:

совмещения потоков данных (Convergence Subfunction – CS);

сегментации или сборки сегментов данных при поступлении их с уровня АТМ (Segmentation and Reassemble – SAR).

На уровне АТМ осуществляются генерация (изъятие) заголовка ячейки, модификация в заголовке ячейки ИВП и ИВК, мультиплексирование и демультиплексирование.

На физическом уровне реализуются следующие основные функции:

вставка и изъятие пустых ячеек для согласования скорости передачи;

проверка наличия ошибок в заголовке;

синхронизация битов при передаче по физической среде;

определяет протокол размещения ячеек для передачи через физическую среду в кадрах различных цифровых систем передачи.

Таким образом, благодаря технологии АТМ все коммутационное оборудование становится однородным, решающим для всех видов информации одну и ту же задачу быстрой коммутации фиксированных пакетов, получивших название ячеек, и асинхронного временного разделения ресурсов, при котором множество виртуальных соединений с различными скоростями асинхронно мультиплексируются в едином физическом канале связи – цифровом тракте.

4 Быстрая коммутация пакетов

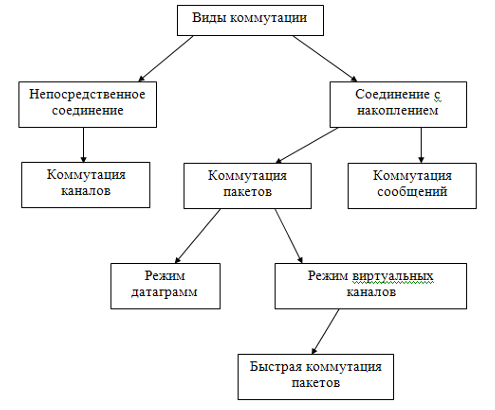

Организация связи в распределенных сетях базируется на принципах коммутации и реализуется в узлах, соединяющих два или несколько входящих и исходящих каналов в требуемых направлениях [5]. Классификация видов коммутации приведена на рисунке 4.1.

На рисунке два основных вида коммутации: непосредственное соединение и соединение с накоплением информации. При непосредственном соединении осуществляется физическое соединение входящих в узел коммутации каналов с соответствующими адресу исходящими каналами. При соединении с накоплением сообщений сигналы из входящих в узел коммутации каналов сначала записываются в буферное запоминающее устройство (БЗУ), а оттуда через определенный промежуток времени поступают в исходящие каналы.

При непосредственном соединении канал предоставляется пользователю на время сеанса связи с момента установления соединения до момента завершения работы и разъединения. Коммутация каналов – процедура далеко не гибкая, так как продолжительность временного интервала однозначно определяет скорость передачи в канале связи. Если в качестве основной принимать самую высокую скорость (которая способна обеспечить потребности любой службы), то в этом случае служба, которой необходима значительно меньшая скорость, будет занимать канал с высокой скоростью на все время соединения, а это приводит к очень низкой эффективности использования сетевых ресурсов. Поэтому обычная коммутация каналов не используется в Ш-ЦСИО.

Коммутация сообщений и коммутация пакетов относятся к соединению с накоплением информации. В случае коммутации сообщений все сообщение помещается в БЗУ, а через некоторый промежуток времени считывается в исходящие каналы в выбранном направлении. При коммутации пакетов все сообщения разбиваются в исходном узле на сравнительно небольшие части, называемые пакетами (при использовании АТМ – на ячейки длинной 53 байта) и затем эти пакеты передаются из одного узла сети в другой.

Существует два режима передачи пакетов: режим датаграмм и режим виртуальных каналов [5]. При датаграмном режиме каждый пакет информации содержит заголовок, в котором указывается адресная информация, необходимая для доставки пакета, который будет использоваться узлом назначения для сборки сообщения. Пакеты перемещаются в сети совершенно независимо друг от друга, при этом коммутатор может изменить маршрут какого-либо пакета в зависимости от состояния сети - работоспособности каналов и других коммутаторов, длины очередей пакетов в соседних коммутаторах и так далее. Метод датаграмм удобен тем, что не требует предварительного установления соединения, так как маршрут выбирается в процессе передачи каждого пакета, поэтому не возникает задержки перед передачей данных. Это особенно удобно для передачи небольшого объема данных, когда время установления соединения соизмерим со временем передачи данных.

Метод быстрой коммутации пакетов, который используется в Ш-ЦСИО, относится к режиму передачи пакетов по виртуальному каналу. В этом случае перед началом передачи данных получателю направляется служебный пакет, обеспечивающий виртуальное соединение [5]. При этом маршрут определяется по таблице маршрутизации, а фиксация маршрута осуществляется в таблицах коммутации, которые содержат информацию вида: пакеты k-го виртуального соединения, пришедшие из i-го канала, следует направлять в j-й канал. В памяти управляющего компьютера существует виртуальное (условное) соединение. Дойдя до абонента-получаетеля, служебный пакет запрашивает у него разрешение на передачу, сообщив, какой объем памяти понадобится для приема. Если компьютер располагает такой памятью и свободен, то посылается согласие обоненту-отправителю (также в виде специального служебного пакета) на передачу сообщения. Получив подтверждение, абонент-отправитель приступает к передаче сообщения обычными пакетами.
