Индивидуальный прием программ спутникового вещания

В результате расчета значения углов Dbi в направлении на ИСЗ с позицией =13о в.д. составляет 13,317о .

Для каждого из отмеченных на плане направлений на спутники определим расстояния li от точки A до препятствий.

В соответствии с планом (рисунок 6.1) l = 80м.

Определим минимальное значения высоты подъема антенны, при ко

торых отсутствует экранирование сигналов препятствиями:

, м; (6.2)

, град,……… (6.3)

где hПi – высота препятствия на i-м направлении относительно нулевой отметки здания, на котором планируется установка антенн.

Для высоты препятствия hП = 45м в результате расчета h1 = 0,546 м.

Рисунок 6.1 – Фрагмент плана застройки

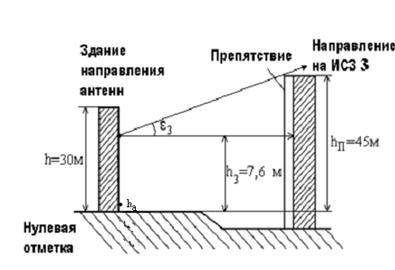

Рисунок 6.2 – Продольный профиль

Уточним позиции крайних спутников на ГО, с которых возможен приём сигналов при наличии в зоне приема технических ограничений, например, стен зданий, из-за которых не реализуется теоретический диапазон перестройки антенн

, град, (6.4)

где – угол, заключенный между направлением на юг и стеной здания, ограничивающей реальный угол обзора.

В формуле используется знак «плюс», если граница реального угла обзора находится с восточной стороны, и знак «минус» − с западной стороны относительно места приёма. В соответствии с рисунком 6.1 граница для перестройки антенны находится с западной стороны и угол χ = 40о. Крайняя западная позиция спутника на ГО, с которого возможен прием, составляет jС.К. = 10,269о з.д.

Для известных параметров приемного оборудования и допустимого относительного изменения ЭШТ конвертора определим возможное ослабление сигнала на интервале между конвертором и спутниковым приемником. Относительное изменение ЭШТ на входе конвертора μ=0,04, коэффициент шума конвертора nШ.К. = 0,5, усиление конвертора KРК = 55 дБ, коэффициент шума тюнера nШ.Т. = 10 дБ:

,дБ. (6.5)

Для нашей системы возьмем коаксиальный кабель типа SAT 703. Погонное затухание в кабеле αКАБ = 0,254 дБ/м, потери в делителе мощности aДОП = 3,0 дБ. Учтем дополнительные потери в пассивных устройствах между конвертором и тюнером и определим максимальную длину соединительного кабеля:

,м. (6.6)

На основании полученных данных о высоте подъема антенны и максимальной длине кабеля, а также исходя из предполагаемого места размещения приемного оборудования, определим место установки антенны и выберем реально требуемые длины соединительных кабелей.

Антенна располагается на стене жилого здания с высотой h = 30 м. Эта высота превышает все минимальные отметки мест размещения антенн. Приемное оборудование находится в квартире. При установке длина кабеля составит l = 20м.

7 РАСЧЕТ СИСТЕМНЫХ ПАРАМЕТРОВ ПРИЁМНОГО ОБОРУДОВАНИЯ

Определим эквивалентную шумовую температуру приемного устройства на входе конвертора (Т0 = 290 К):

, К. (7.1)

Определим полную ЭШТ приемной системы на выходе облучателя антенны, обусловленную шумами антенны, волноводного тракта и приемника. Корректор поляризации аВТ = 0,25 дБ:

, К. (7.2)

По величине символьной скорости BC фазомодулированного сигнала и ширине полосы радиоствола ΔFСТ = ΔFВЧ определим коэффициент расширения полосы (BC = 27,5 Мсимв./с, DFСТ = 36 МГц):

. (7.3)

Определим относительную скорость каскадного кодирования (RСК = 3/4 и RРС = 188/204):

. (7.4)

=0,691

Определим скорость передачи данных в транспортном потоке на выходе блока исправления ошибок (М = 4):

, Мбит/с. (7.5)

Определим спектральную эффективность цифрового канала спутникового вещания с принятыми параметрами

, бит/с·Гц. (7.6)

Определим превышение пропускной способности радиоканала по Шеннону над скоростью передачи данных B0 (РОШ.В = 10-5):

. (7.7)

Определим энергетический выигрыш в помехозащищенности от применения каскадного кодирования с прямым исправлением ошибок:

=; (7.8)

дБ (7.9)

Определим требуемое значение ОНШ на входе ПС, при котором на выходе декодера Витерби обеспечивается заданная величина РОШ.В:

дБ (7.10)

Определить для требуемого ОНШ уровень сигнала на входе ПС:

, дБВт. (7.11)

7.12 Определим для действующего значения ЭИИМ необходимое усиление приёмной антенны ((δ/λ) = 0,003, ΔgЭ = 1,0 дБ):

, дБ. (7.12)

Определим диаметр приемной антенны на средней частоте fСР рабочего диапазона (fСР = 12,25 ГГц, КИП антенны равен 0,65):

, м. (7.13)

Выберем офсетную антенну фирмы SUPRAL (Дания) типа Supral 0,7 размером 700х750 мм, со стальным рефлектором, двойным антикоррозийным покрытием и коэффициентом усиления дБ на частоте 11,3 ГГц.
