Индивидуальный прием программ спутникового вещания

ВВЕДЕНИЕ

Спутниковое вещание является одним из коммерчески наиболее значимых направлений в области спутниковых технологий. Исторически оно рассматривается как самостоятельная служба (вещательная спутниковая служба), которой выделены свои частотные полосы и правила их использования. Сегодня спутниковое вещание уже не замкнуто в пределах своих нормативных границ. Этому способствовали, с одн

ой стороны, повышение энергетических показателей спутников, работающих в полосах частот фиксированной спутниковой связи, с другой – процесс интеграции технологий передачи, приема и обработки цифровой информации в области связи и вещания.

Как показывает мировой опыт, спутниковое телевизионное вещание, служащее для доставки программ телевидения индивидуальным и коллективным абонентам (стационарным и подвижным), эффективно для создания региональных систем распределительного телевидения и вполне способно конкурировать с современными кабельными и эфирными средствами. Широкое внедрение цифровых технологий, с которыми связана «вторая молодость» спутникового телевидения, продолжает оставаться главным фактором, определяющим дальнейшие пути его развития. Одно из последних достижений в области телевидения – телевидение высокой четкости перешло в стадию практической реализации благодаря достижениям в области компрессии информации. В результате спутниковые системы вещания смогли обеспечить необходимую пропускную способность каналов для передачи программ в формате HDTV с приемлемыми качеством и стоимостью.

В данном курсовом проекте рассматривается приемная система цифрового спутникового вещания с позиционируемой антенной. Т.е. пользователь приобретает приемную спутниковую систему, устанавливает на стене здания антенну и по собственному желанию сможет настраиваться на любой доступный в данном районе спутник.

1 ПРИНЦИПЫ ОРГАНИЗАЦИИ ЦИФРОВОГО СПУТНИКОВОГО

МУЛЬТИМЕДИЙНОГО ВЕЩАНИЯ

Спутниковое вещание представляет собой однонаправленную передачу телевизионных и звуковых программ, а также мультимедийных приложений, включая данные Интернет, от передающих земных станций (ЗС) к приёмному оборудованию через бортовые ретрансляторы спутника. В отличие от наземного вещания с помощью спутника могут покрываться значительные территории Земли с неограниченным числом приемных станций, расположенных как на суше, так и на море. Передача мультимедийных данных (каталоги, видеоматериалы, программные продукты, титры, финансовые и спортивные новости и др.) строится на использовании открытого стандарта MPEG-2/DVB-S. Доставка информационных данных по спутниковым каналам осуществляется как группам пользователей в форме потокового вещания (режим Multicast), так и одиночным пользователям в форме адресной доставки цифровых пакетов фиксированного объёма в определённое время (режим Unicast).

Земные станции спутниковых систем вещания обычно вынесены за пределы городов и связаны с центрами формирования ТВ-программ и мультимедийной информации волоконно-оптическими, коаксиальными или радиорелейными линиями связи. Структурная схема системы спутникового вещания приведена на рисунке 1.1. Число передающих ЗС в комплексе подачи программ на спутник может быть различным и определяться числом стран, участвующих в вещании через конкретный искусственный спутник Земли (ИСЗ). В целях контроля за качеством передач на каждой ЗС осуществляется прием сигналов, транслируемых через спутник. Для наполнения цифровых пакетов информацией, передаваемой на несущих f1…fn, на ЗС дополнительно осуществляется прием данных Интернет, программ с других ИСЗ, а также формирование собственных программ на телерадиостудии.

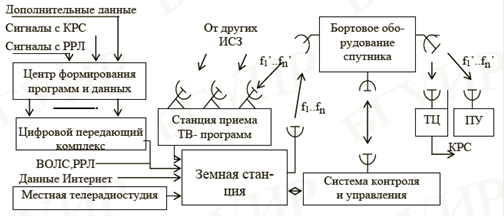

Рисунок 1.1 – Структурная схема системы спутникового вещания

Приём сигналов вещания с ИСЗ осуществляется на профессиональное оборудование телецентров (ТЦ), головные станции (ГС), приёмные установки (ПУ) индивидуального и коллективного пользования. Сигналы с профессиональных станций поступают к потребителям через местный телецентр, а с головных станций – по эфирным (MMDS, MVDS и др.) или кабельным распределительным сетям (КРС). При индивидуальном приёме осуществляется непосредственный приём сигналов с ИСЗ на недорогие ПУ с антеннами относительно малого диаметра (0,6…1,2 м). Антенны приемных систем (ПС) либо фиксируются в направлении на заданный спутник либо имеют возможность перестройки на другие ИСЗ посредством применения опорно-поворотного устройства (ОПУ).

Спутниковое вещание в основном строится на использовании геостационарных ИСЗ, орбита которых является круговой и расположена в плоскости экватора Земли с удалением от её центра на расстояние

, км, (1.1)

где – r0 радиус орбиты; M – масса Земли, равная 5,976 ·1034 кг; G – постоянная гравитации, равная 6,67·10-11 Н·м2/кг2; T – период обращения спутника вокруг Земли, равный 23 ч 56 мин 04 с (86164 с).

Выражение (1.1) получено из условия того, что на ГО сила гравитации FG, притягивающая спутник к поверхности Земли, и центробежная сила FЦ, действующая на спутник, уравновешены, т.е. FG = FЦ.

Высота орбиты относительно поверхности Земли составляет 35786 км.

При строгом подходе к форме и положению ГО в пространстве следует учитывать асимметричность гравитационного поля Земли, силу давления солнечного света на ИСЗ и гравитационное влияние Луны и Солнца. Однако эти факторы, приводящие к небольшой эллиптичности орбиты и наклону её плоскости относительно экваториальной, в рамках рассматриваемых вопросов не являются существенными и могут не приниматься во внимание.

Уникальность орбиты заключается в том, что спутник, находясь на ней, движется по инерции со скоростью равной 3,064 км/c, не требуя расхода топлива. Спутник, перемещаясь с запада на восток, для наземного наблюдателя кажется неподвижным, поскольку угловые скорости спутника и Земли совпадают. Эти обстоятельства позволяют обеспечить круглосуточное вещание на неперестраиваемые приёмные антенны при стабильном уровне сигналов на их выходе. С помощью трех равноудаленных спутников на ГО можно охватить вещанием до 95 % поверхности Земли (за исключением районов выше 81,30 северной и южной широт).

Вследствие уникальности этой орбиты её отдельные участки уже перенасыщены вещательными ИСЗ. Их общее число в настоящее время превышает 250. Для увеличения числа ИСЗ на ГО и объёма вещания в требуемую зону некоторые операторы располагают на одной позиции несколько спутников. Так, на позиции 13о в.д. располагается пять ИСЗ серии «HotBird», а на позиции 19,2о в.д. − семь ИСЗ серии «Astra». Для организации независимого приёма с требуемых ИСЗ используют частотное, поляризационное и пространственное разделение сигналов. Чтобы предотвратить возможность столкновений спутников и обеспечить постоянство их положения на ГО, задействованы специальные системы контроля и управления орбитальными группировками. Требуемое положение спутников поддерживается с помощью корректирующих двигателей, включаемых по командам с наземных комплексов управления. Точность удержания ИСЗ на заданной позиции обычно не хуже ±0,1º (соответствует отклонению ИСЗ на ГО до 70 км). Современные вещательные и многофункциональные спутники используют многоствольный принцип построения и содержат достаточно большое число (10…60) независимых приёмопередающих трактов (радиостволов), выполняющих функции ретрансляции сигналов. Например, на российском спутнике Экспресс-АМ-22 (80º в.д.), располагается 29 радиостволов для работы в трех диапазонах частот.
