Разработка оборудования для дозировки балласта

Содержание

Введение

1. Анализ конструкций оборудования для дозировки балласта

2. Расчет рабочего оборудования

2.1 Компоновка рабочего оборудования

2.2 Геометрические параметры дозатора

2.3 Кинематические параметры дозатора

2.4 Расчет сил действующих на дозатор

2.5 Тяговый расчет машины

2.6 Конструирование частей дозатора

2.7 Проектирование механи

змов дозатора

3. Организация путевых работ

3.1 Выбор технологической схемы выполнения работ и типов машин

3.2 Разработка схем формирования рабочих поездов на станции и во время работ в "окно"

3.3 Определение основных параметров технологического процесса

3.4Разработка графика производства работ в "окно"

4. Экономический расчет

4.1 Расчет капитальных затрат на модернизацию

5. Охрана труда

Заключение

Список используемых источников

введение

Производится дозировка балласта по уровню. Возникает проблема дозировки балласта в кривых участках пути, то есть уровень дозировки не должен быть не равномерен по ширине поперечного профиля верхнего строения пути.

Электробалластеры являются универсальными многооперационными высокопроизводительными машинами непрерывного действия, предназначенными для постановки пути на балластное основание при выполнении работ по строительству и техническому обслуживанию пути, предусмотренных действующей системой ведения путевого хозяйства. Электробалластеры выполняют дозировку балласта, предварительно выгруженного вдоль пути, срезку балласта у торцов шпал, планировку откосов и междупутных зон призмы, подъемку путевой решетки на формируемый балластный слой. Производят грубую выправку и рихтовку пути, оправку обочин земляного полотна, работы на щебеночных базах для формирования штабелей балластных материалов, подъемку пролетных строений малых мостов при ремонте. Нашли применения двухсекционные электробалластеры пролетного типа ЭЛБ-3М, ЭЛБ-3ТС ( для транспортного строительства ), ЭЛБ-3МК и ЭЛБ-4. Базы для размещения оборудования у всех электробалластеров принципиально одинакова.

1. Анализ конструкций оборудования для дозировки балласта

Дозаторпредназначен для дозировки балласта, грубой оправки балластной призмы, срезки обочин земляного полотна, а так же для перераспределения балласта в продольном и поперечном направлениях по отношению к оси пути, срезки лишнего балласта и других работ. Электробалластер ЭЛБ-1 оборудован двумя дозаторами двустороннего действия, по одному на фермах № 1 и №2. Дозатор (рисунок 1) состоит из щита 14, двух крыльев 12, корневыми частями шарнирно соединенных со щитом, и подкрылков 10. Для управления дозатором имеются механизмы наклона крыла 8, подъема и опускания щита дозатора 4, поворота крыла 5 с редуктором 3, а также аппаратура управления электродвигателями и контроля положения дозатора. Щит дозатора представляет собой коробку, сваренную из листовой стали толщиной 6—8 мм, снабженную внутри ребрами жесткости и направляющими для перемещения щита по двум опорным стойкам 15, которые прикреплены к ферме машины. Он соединен валом 6 и карданным шарниром 7 с винтами типовых редукторов механизмов подъема и опускания дозатора.

Крыло дозатора состоит из корня крыла 13, собственно крыла 12, секторного ножа 11, подкрылка 10 и параллелограммной тяги 9. Наклон крыла осуществляет механизм наклона 8. Для наклона крыла винт перемещают вверх. При этом часть крыла, связанная с винтом, также поднимается, поворачивая крыло вокруг шарнира 2 и создавая нужный наклон крыла. При любых наклонах крыла в вертикальной плоскости подкрылок 10 остается параллельным своему первоначальному положению. Это достигается благодаря тому, что точки крепления подкрылка — шарнир 1 и шарнир параллелограммной тяги 9 на подкрылке — образуют с шарниром 2 и вторым шарниром тяги 9 на корне крыла параллелограмм. Одна сторона параллелограмма, связанная с корнем крыла, сохраняет постоянное направление, поэтому другая сторона, связанная с подкрылком, всегда ей

параллельна. Нижняя грань подкрылка в исходном положении горизонтальна, поэтому и при любом наклоне крыла она горизонтальна.

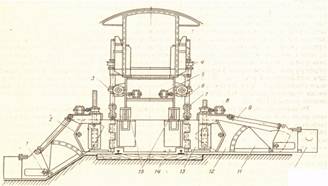

Рисунок 1- Дозатор

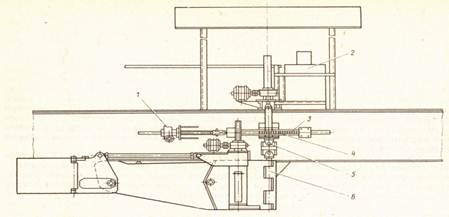

Рисунок 2- Дозатор в транспортном положении

Крыло поворачивают механизмом 1 (рисунок 2 ) поворота, винт которого соединяется шарнирно с рейкой 3, сцепленной с шестерней 4. Последняя посажена на вал поворота крыла и связана с ним скользящей шпонкой. В зави-симости от направления вращения электродвигателя винт перемещается влево или вправо. Перемещение винта и связанной с ним рейки 3 вызывает поворот шестерни 4, а следовательно, и вала механизма поворота. Поворот вала передается на крыло карданным валом 5 и валом петлевого шарнира 6, с которым крыло связано срезными штифтами и сегментными упорами. Такое соединение крыла с валом петлевого шарнира предохраняет самотормозящийся механизм поворота крыла от поломок при обрыве стяжек крыла или в других случаях перегрузки. Дозатором управляют с поста 2. Дозатор поднимают и опускают два механизма 4 (см. рисунок 2). При этом щит дозатора перемещается по опорным стойкам 15. Ход щитов дозаторов: фермы № 1 выше головки рельса 300 мм, ниже головки рельса 100 мм; фермы № 2 выше головки рельса 250 мм, ниже головки рельса 100 мм.

Электробалластер ЭЛБ-3м

Эта машина предназначена для выполнения балластировочных работ на пути с тяжелым типом верхнего строения (рельсы Р65, Р75 и железобетонные шпалы). По сравнению с ЭЛБ-1 в конструкцию электробалластера ЭЛБ-3М (рисунок 3) внесены изменения: увеличено расстояние между тележками 7 и 15 с 28 до 30,2 м, грузоподъемность электромагнитного подъемника доведена до 440 кН (вместо 300 кН); ход механизма подъема теперь составляет 450 мм, что на 50 мм больше; усилена конструкция дозатора, улучшена его маневренность благодаря увеличению скорости его подъема и опускания, а также установке механизма для прикрытия крыла во время дозировки; рельсовые и шпальные щетки снабжены электроприводом; в связи с увеличением нагрузки на тележку 15 вместо двухосной применена четырехосная тележка; для улучшения условий работы бригады машины увеличена кабина центрального поста 3 и установлен пост 2 управления дозатором 16.

Электробалластер ЭЛБ-3М состоит также из двух шарнирно сочлененных ферм9 (ферма №1) и 17 (ферма №2), на которых смонтированы все рабочие органы.Ферма № 2 опирается на двухосную тележку 18 и четырехосную тележку 15, аферма № 1 - на двухосную тележку 7 и междуферменный шарнир 14.

На ферме № 1 расположены кронштейн междуферменного шарнира 14,

Электромагнитный подъемник 13, балластерные рамы 12, механизмы сдвига пути 11 и подъема пути 4. У электромагнитного подъемника имеются р ельсовые захваты 10, предназначенные для страховочного удержания поднятой путевой решетки при зарядке струнок и подъемке мостов. Перед тележкой № 1 установлены шпальные и рельсовые щетки 8. В хозяйственной будке 6 размещается бригада во время транспортирования машины и хранится инструмент для обслуживания механизмов электробалластера и ухода за ними. На центральном посту управления 3 находятся приборы и аппараты для управления электромагнитным подъемником и балластерными рамами. На ферме № 2 расположены кронштейн междуферменного шарнира 14, дозатор двустороннего действия 16, машинное отделение 1 и пост 2 управления дозатором. Вдоль обеих ферм установлены перила 5.
