Разработка оборудования для дозировки балласта

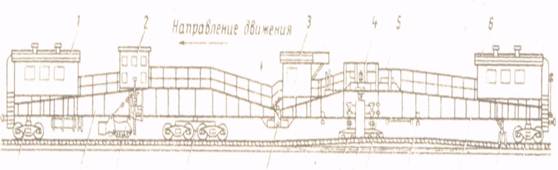

Рисунок 3-Электробалластер

Дозатор предназначен для дозировки балласта, выгруженного на путь перед машиной, а также для оправки балластной призмы и нарезки в междупутье траншеи, облегчающей проход по нему вибрационных уплотнительных плит. При выгрузке балласта на путь из хопперов-дозаторов, как правило,

нет необходимости в дополнительной дозировке. Дозатор ВПО-3000 выполнен по типу дозатора электробалластера ЭЛБ-1, изменена лишь конструкция поворотного устройства крыльев, а основная часть крыла снабжена съемным плужком, необходимым для нарезки траншеи в междупутье.

Планировщики откосов

Они предназначены для подбора с обочины земляного полотна балласта, обрушенного основными уплотнительными плитами и обратной укладки его на откос, придания последнему проектного очертания, а также для засыпки в междупутья траншеи, образовавшейся при проходе уплотнительной плиты. Планировщик откосов состоит из крыльев, механизмов их наклона и подъема, а также телескопических распорок раскрытия крыльев.

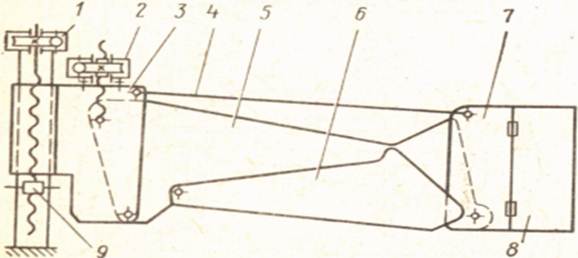

Крыло планировщика откосов (рисунок 4) состоит из корня 5, планировочного крыла 5, секторного ножа 6, подкрылка 7, закрылка 8 и распорной тяги 4.

Планировочное крыло аналогично крылу дозатора, но имеет вырез для планировки откоса балластной призмы. Механизм наклона крыла планировщика откосов 2 предназначен для регулирования величины заглубления и положения крыла в процессе работы машины. Он установлен на корне крыла и по конструкции аналогичен механизму наклона крыла дозатора электробалластера ЭЛБ-1. Крайние положения крыла ограничены конечными выключателями.

Механизм подъема крыла планировщика 1 предназначен для опускания и подъема крыла при приведении его в рабочее и транспортное положения, а также при изменении режима его работы.

Он состоит из типового червячного редуктора, соединенного с электродвигателем привода. Втулка 9 закреплена свободно на ходовом винте редуктора и от поворота защищена направляющими, скользящими по продольному пазу колонны.

Подъем и опускание крыла осуществляются вращением ходового винта редуктора через втулку 9, которая контрится при фиксированном п о-ложении крыла планировщика.

Механизм поворота крыла планировщика откосов предназначен для изменения угла его открытия при переходе на другой режим работы машины и для приведения крыла в рабочее и транспортное положения.

Рисунок 4-Крыло планировщика откосов

Дозатор, выполнен по типу дозатора электробалластера ЭЛБ-3МК, но с некоторыми конструктивными изменениями.

2. РАСЧЕТ МЕХАНИЗМА РАБОЧЕГО ОБОРУДОВАНИЯ

2.1 Компоновка рабочего оборудования на машине

Расположение дозатора определяется, в первую очередь, технологией производства работ. Оно не должно препятствовать установке других исполнительных органов и выполнению ими рабочих операций. Необходимо также учитывать требования быстрого приведения дозатора из транспортного положения в рабочее и наоборот.

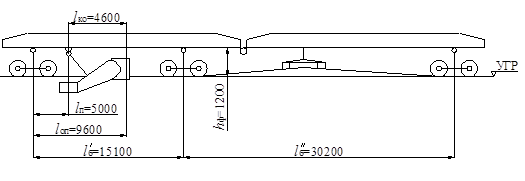

К параметрам, определяющим компоновку дозатора, относят: расстояние от ходового оборудования машины до основной подвески и опорных узлов рабочего оборудования . Схема компоновки дозатора электробалластера ЭЛБ-3МК показана на рисунке 6.

Рисунок 6 – Схема компоновки дозатора на электробалластере

В зависимости от основного назначения машины дозаторы и планировщики призмы устанавливаются в различных местах по её длине. При балластированных работах дозированию балласта предшествует выполнению подъемных работ. Поэтому дозаторы устанавливают перед устройствами для вывешивания решетки. С целью уменьшения изгибающих моментов в ферме подвеску рабочего органа и опорные узлы дозатора размещают ближе к ходовым тележкам. Это также облегчает вписывание дозатора в габарит подвижного состава на кривых участках пути. Предварительно расстояния приняты конструктивно и по прототипу .

2.2 Геометрические параметры дозатора

Расчет и выбор параметров дозатора производят с целью обеспечения возможности формирования балластной призмы в соответствии с заданным типом верхнего строения пути. Конструктивная схема дозатора представлена на рисунке 4. К геометрическим параметрам относят: параметры, определяющие расположение частей и элементов дозатора относительно рельсошпальной решетки или поверхности балластной призмы; размеры частей; параметры, определяющие взаимное расположение частей и элементов дозатора.

Требуемая толщина слоя балласта , м [2]:

, (1)

где – исходная толщина слоя балласта под шпалой, м;

– высота подъемки РШР, м.

Верхнее строение пути включает:

а) Шпалы железобетонные : длина шпалы Lшп =2,7 м;

ширина шпалы bшп=0,262м;

высота шпалы Ншп=0,15м.

б) Рельсы Р75: hр=h+5=0,192+0,005=0,195м (включает толщину подкладки) .

в) Плечо балластной призмы lпл=0,45м.

Для определения высоты рассматривается разность объемов балласта, задозированного в шпальных ящиках на длине , и балласта, находящегося под шпалами:

, где (2)

- объем шпалы; - объем задозированный под РШР;

- объем подъемки РШР.

,

.

.

Размеры щита дозатора определяют вписыванием его в подферменное пространство с учетом нижнего очертания габарита подвижного состава.

Длина щита дозатора , м [2]:

, (3)

.

Наибольшая высота щита , м [2]:

, (4)

где - расстояние от нижнего уровня головки рельса до нижнего пояса фермы, м ([2 ]);
