Технология, организация и планирование портовых перегрузочных работ

При перегрузке рулонов бумаги и картона, транспортируемых как в вертикальном, так и в горизонтальном положении, боковые гидрозахваты оснащают кантующим механизмом (кантователем). Кантователи бывают полноповоротные и неполноповоротные. Первые имеют привод от гидромоторов вращательного типа, вторые — от гидроцилиндров. Технологическую характеристику кантователя составляют: развиваемый момент, габ

аритные размеры и масса. Из размеров первостепенное значение имеет «толщина» кантователя, измеряемая параллельно продольной оси погрузчика.

Из подвижных зацепов с гидроприводом в портах нашли применение контейнерные ГЗМ. Для перегрузки контейнеров используются спредеры, аналогичные крановым, и торцевые либо боковые захваты.

Спредеры являются основным грузозахватным устройством портальных автопогрузчиков-контейнеровозов, их также навешивают на фронтальные и боковые автопогрузчики.

Торцевые и боковые захваты используют на фронтальных погрузчиках для перегрузки порожних контейнеров. Характеризуются торцевые и боковые захваты типом, назначением, грузоподъемностью, габаритными размерами и массой, расстоянием от центра тяжести груза до передней плиты каретки погрузчика, давлением в гидросистеме и конструкцией устройств для навешивания на каретку.

Грейферы к погрузчикам используют в портах, в основном, для выгрузки насыпных грузов из крытых вагонов и подпалубного пространства судов, а также для перегрузки круглого леса, Привод осуществляется гидроцилиндрами. Подвешивают ГЗМ к каретке погрузчика или к специальной стреле. В технологическую характеристику грейферов к погрузчикам входят те же параметры, что и для крановых, и, кроме того, давление в гидросистеме, а также расстояние от центра тяжести ГЗМ с грузом до передней плиты каретки.

Ковши с гидроприводом (рис. 24) применяют для перегрузка насыпных и, реже, навалочных грузов в крытых вагонах и грузовых помещениях судов, а также для внутрипортового транспортирования и складских работ с тарно-штучными грузами, например натурального каучука в кипах (рис. 25) и др. Навешивают ковши непосредственно на каретку погрузчика или на двухвилочный захват.

Грузоподъемные электромагниты к погрузчикам используют в портах весьма редко. С их помощью выгружают чушки из подпалубного пространства судов на просвет люка. Для этого магниты подвешивают, как правило, к крюку безблочной стрелы Питание осуществляется от переносной выпрямительной магнитной станции, которую устанавливают на верхней палубе судна.

Вакуумные захваты к погрузчикам предназначены для грузовых операций с некоторыми специфическими грузами (бумага в рулонах и др.). Достоинство их — возможность перегружать такие грузы, которые из соображений сохранности не допускают применения более «грубых» захватных устройств. В портах такие захваты используют исключительно редко в особых условиях.

19. ВСПОМОГАТЕЛЬНЫЕ ТЕХНОЛОГИЧЕСКИЕ

ПРИСПОСОБЛЕНИЯ

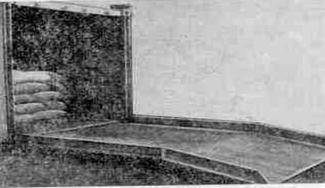

Массовое внедрение автопогрузчиков на технологических операциях внутри вагонов и контейнеров привело к широкому распространению мостиков для переезда машин с рампы в вагон (контейнер) и обратно. В портах используют мостики шарнирные и бесшарнирные (рис. 26). Шарнирные мостики необходимы при значительной разновысотности рампы и пола вагонов (более 200 мм.) При меньшем перепаде высот целесообразнее применять бесшарнирные мостики.

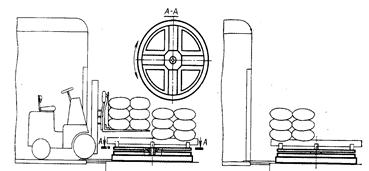

Не все грузовые фронты портов, где производится загрузка и разгрузка крытых вагонов, а также переформирование контейнеров, оборудованы стационарными рампами. Там, где их нет, для обеспечения работы автопогрузчиков применяют столы-рампы (рис. 27). Они служат оперативно-передаточной площадкой, на которой передается груз от кранов и складских погрузчиков к внутривагонной технике и обратно. При загрузке крытых вагонов погрузчиками с многовилочными захватами и сталкивателями на рампах используют поворотые круги для пакетов на поддонах. Их применяют для разворота пакета, установленного на поворотный круг краном или складскими погрузчиками, с целью уменьшения маневров вагонной машины при снятии половины пакета с гребенчатого поддона (рис 28). Пакет разворачивает вручную докер, занимающийся на рампе отстропкой груза. Использование поворотных кругов позволяет повысить производительность вагонных погрузчиков при работе на стационарной рампе, кроме того, они необходимы при применении столов-рамп, так как в этих условиях погрузчик может подъехать к пакету только с одной стороны.

При загрузке крытых вагонов погрузчиками с многовилочными захватами и сталкивателями на рампах используют поворотные круги для пакетов на поддонах. Их применяют для разворота пакета, установленного на поворотный круг краном или складскими погрузчиками, с целью уменьшения маневров вагонной машины при снятии половины пакета с гребенчатого поддона (рис. 28). Пакет разворачивает вручную докер, занимающийся на рампе отстропкой груза. Использование поворотных кругов позволяет повысить производительность вагонных погрузчиков при работе на стационарной рампе, кроме того, они необходимы при применении столов-рамп, так как в этих условиях погрузчик может подъехать к пакету только с одной стороны.

К вспомогательным технологическим приспособлениям относятся также канифас-блоки и струбцины 2 (рис. 29), которые используют на судовой операции для затяжки груза под палубу или вытягивания его на просвет люка судовыми грузоподъемными средствами или портовыми кранами. Струбцины предназначены для крепления канифас-блоков к корпусу (шпангоуту) судна.

Глава 4

ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА ПРОИЗВОДСТВА И

ОРГАНИЗАЦИЯ ТЕХНОЛОГИЧЕСКОЙ РАБОТЫ В ПОРТУ

20. ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА ПРОИЗВОДСТВА ПОРТА

Всякое производство для нормального функционирования должно быть соответствующим образом подготовлено, организовано и обеспечено. Чтобы порт мог перегружать грузы, необходимо построить его причалы и склады, автомобильные и железнодорожные подъездные пути к местам обработки транспортных средств; оборудовать акваторию и морские подходные пути; приобрести и ввести в действие перегрузочные машины и создать условия для их технического обслуживания и ремонта; создать систему управления производством и организовать взаимодействие со смежными предприятиями и ведомствами; обеспечить производственный процесс материалами, инвентарем и запасными частями для ремонта техники, а также осуществить целый ряд других мероприятий.
