Технология, организация и планирование портовых перегрузочных работ

Наиболее эффективным типом судов для перевозки генеральных грузов являются контейнеровозы с трюмами ячеистой конструкции. Это однопалубные суда, трюмы которых с помощью специальных вертикальных направляющих разделены на ячейки. Контейнеры в ячейках располагают стопками в несколько ярусов, при этом не требуется никакого дополнительного крепления. На верхней палубе контейнеры размещают в два-три

яруса и крепят с помощью штатных специальных замков (конлоков), найтовов и закладных деталей. Контейнеровозы характеризуются размерами и вместимостью. Грузоподъемных средств ячеистые контейнеровозы, как правило, не имеют. Один контейнеровоз, работая на линии, заменяет обычно до семи универсальных судов того же дедвейта. Недостатком ячеистых контейнеровозов является их способность перевозить только контейнеризированные грузы. На нестабильных линиях с несбалансированными грузопотоками в обоих направлениях эти суда могут иметь недостаточную загрузку и большие балластные пробеги.

Другим весьма эффективным типом судов являются ролкеры. Их подразделяют на специальные и универсальные. К специальным ролкерам относят железнодорожные паромы (рис. 4), пакетовозы и суда для перевозки легковых автомобилей. Универсальные ролкеры могут перевозить различные грузы в средствах укрупнения (контейнерах, контейнерных тележках, полуприцепах, трейлерах и платформах, поддонах и строп-лентах). По сравнению с ячеистыми контейнеровозами строительство и эксплуатация ролкеров обходится значительно дороже, они менее приспособлены к интенсивной погрузке и выгрузке, однако более универсальны. Именно по этой причине ролкерные суда получили в последнее время весьма широкое распространение. Ролкеры могут использоваться и для перевозки неукрупненных грузов, но при этом уступают по эффективности универсальным судам.

Ролкеры характеризуются назначением, размерами, вместимостью, конфигурацией грузовых помещений, конструкцией аппарелей и пандусов, типом штатных крепежных средств, количеством и типом бортовой перегрузочной техники. Важной характеристикой ролкеров является тип судовой аппарели, которая может быть прямой, расположенной в корме вдоль диаметральной плоскости судна, кормовой угловой (всегда с правого борта) либо поворотной (переставляющейся), расположенной в носу либо в корме с любого борта.

Рис 4 Морской паром типа «Герои Шипки» для перевозки железнодорожных вагонов

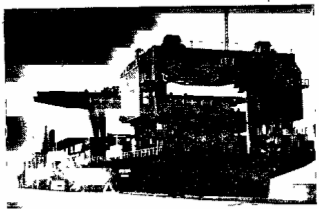

Рис 5 Лихтеровоз типа ЛЭШ (лихтер на борту судна)

Лихтеровозы представляют собой еще один перспективный тип специальных судов, предназначенных для перевозки любых генеральных, лесных, навалочных и насыпных грузов, укрупненных в стандартные плавучие емкости — лихтеры Известны три основных типа лихтеровозов - ЛЭШ, Си-би и Бакат. Суда первого типа однопалубные с козловым краном грузоподъемностью до 500 т, перемещающимся по рельсам на верхней палубе (рис. 5). Лихтеры подводятся к корме судна буксиром. Кран выезжает, на кормовые консоли, захватывает лихтер управляемым захватным устройством, поднимает, транспортирует и устанавливает на штатное место, как контейнер размещаются лихтеры в несколько ярусов стопками. Лихтеровозы Си-би имеют три палубы и для грузовых операций оснащены кормовым синхролифтом и тележечными транспортерами. Подведенные к корме лихтеры по два подхватываются опущенной в воду площадкой лифта и поднимаются на уровень соответствующей палубы. Тележки транспортеров подаются под лихтеры, затем последние поднимаются домкратами, транспортируются на тележках до места установки и опускаются на опоры. На лихтеровозы типа Бакат лихтеры грузятся методом докования, т е. судно притапливается и лихтеры заводятся внутрь корпуса наплаву. Затем судно всплывает.

Лихтеровозы характеризуются типом, вместимостью, размерами, а также параметрами лихтеров, которые они могут транспортировать.

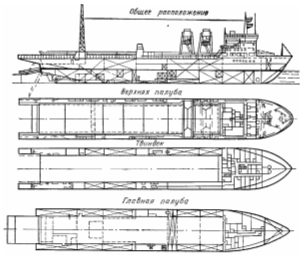

Рис. 6

Судно типа Ро-флоу для перевозки тяжеловесных грузов

Суда для перевозки тяжеловесов бывают разной конструкции. В составе отечественного флота эксплуатируются суда для тяжеловесов типа ро-флоу: теплоходы «Стахановец Котов», «Стахановец Петраш» и др. (рис. 6) Их погрузку и разгрузку можно производить тремя технологическими методами: вертикальным способом плавкранами либо судовыми козловыми кранами, перемещающимися по рельсам на верхней палубе (два крана грузоподъемностью по 350 т), горизонтальным способом через кормовую аппарель с помощью тяжеловесных транспортеров и ролл-трейлеров и методом докования через корму с помощью двух штатных понтонов грузоподъемностью по 1400 т.

Комбинированные суда (балктанкеры и полуконтейнерные) имеют грузовые помещения, часть из которых приспособлена для перевозки одних грузов, а часть — для других. На балктанкерах средняя часть корпуса занята трюмами для навалочных грузов, а вдоль бортов расположены танки для наливных грузов. Полуконтейнерные суда имеют один-два трюма ячеистой конструкции для контейнеров и несколько трюмов универсальных — для любых грузов.

Железнодорожный подвижной состав по назначению подразделяют на универсальный и специальный. К универсальному относят крытые вагоны, полувагоны и платформы. Характеристику универсального подвижного состава составляют внутренние размеры кузова, длина по автосцепкам, размеры дверей и их расположение, размеры верхних и нижних люков и их расположение, высота пола над головкой рельса, допускаемая удельная нагрузка на пол (наибольшая нагрузка на единицу площади), а также расположение и несущая способность рымов для крепления груза.

К специальному железнодорожному подвижному составу относят: платформы для крупнотоннажных контейнеров, двухъярусные платформы и крытые вагоны для легковых автомобилей, цистерны, хопперы, гондолы и т. д. Специальные вагоны характеризуются назначением и типом, вместимостью, длиной по автосцепкам, конструкцией и размерами загрузочных устройств, типом приспособлений для крепления груза.

Автотранспорт также подразделяют на универсальный и специальный. К универсальному относят бортовые автомобили, двухколесные прицепы к ним, а к специальному — все остальные автотранспортные средства (самосвалы, тягачи с полуприцепами, лесовозы, панелевозы, бензовозы и др.). Характеристику автотранспортных средств составляют: габаритные длина и ширина, грузоподъемность, назначение и тип, внутренние размеры кузова, высота грузовой платформы над покрытием дороги, конструкция загрузочных и разгрузочных устройств и приспособлений для крепления груза.

Технология перевозки характеризуется с точки зрения удобства осуществления погрузочно-разгрузочных работ использованием транспортных средств и средств укрупнения грузов того или иного типа, системой размещения и крепления грузов, способами сепарирования и потребностью в проведении дополнительных специальных работ по дооборудованию судна, предупреждению смещения груза в рейсе и т. д.
