Технология, организация и планирование портовых перегрузочных работ

В комплекте с двухвилочным захватом иногда, а с многовиочным — всегда используется сталкиватель. Он предназначен для укладки груза в плотный штабель без поддонов и прокладок. Известны и получили распространение различные варианты конструкции сталкивателей. Все они приводятся в действие парой гидроцилиндров и с технологической точки зрения характеризуются развиваемым усилием сталкивания, расчетн

ым давлением в гидросистеме, массой, рабочим ходом и габаритными размерами в сложенном состоянии, из которых наиболее важное, значение имеет «толщина», измеряемая в направлении рабочего хода. От нее зависят, расстояние от центра тяжести груза до передней стенки вил и опрокидывающий момент от груза, действующий на погрузчик.

Кроме сталкивателя с вилочными захватами применяют верхний прижим, который предназначен для придания устойчивости пакету груза без обвязки в процессе транспортирования погрузчиком. Прижимы, как правило, имеют привод от гидроцилиндра, однако известны и автоматические конструкции с механическим приводом.

Характеристикой прижима являются его рабочее усилие, ход, масса, габаритные размеры, необходимое давление в гидросистеме, способ крепления к каретке погрузчика или к вилочному захвату.

Использование прижима кроме преимуществ создает и определенные неудобства в работе, особенно при штабелировании верхних ярусов груза в вагонах и твиндеках судов. Кроме того, прижим ухудшает обзор водителю и увеличивает опрокидывающий момент. Для управления его гидроцилиндром необходимо иметь дополнительную свободную секцию в гидрораспределителе погрузчика. В связи с этими причинами верхние прижимы широкого распространения пока не получили. При перегрузке обвязанных пакетов и упакованных в термоусадочную пленку в применении прижима нет особой необходимости.

Штыревые захваты перегружают различные грузы с центральным отверстием (мотки проволоки, автопокрышки и др.), а также пакеты в строп-лентах.

Штыревые захваты характеризуются назначением; количеством штырей, их расположением и размерами между ними; длиной, конфигурацией и размерами сечения штырей; массой и габаритными размерами всего захвата; конструкцией устройств для навешивания ГЗП на каретку погрузчика; наличием на штырях каких-либо специальных приспособлений (против соскальзывания строп-лент и др.).

Вилочные и штыревые захваты часто снабжены механизмом бокового смещения (сдвига), целью которого является облегчить водителю нацеливание захвата на груз и груза на место укладки. Кроме того, боковое смещение позволяет прижимать пакеты к бортам (вагона) и друг к другу при укладке, увеличив тем самым плотность штабелирования. Это особенно важно для погрузчиков грузоподъемностью 3 т и более, оперирующих с грузами значительных размеров. Маневренность и динамичность малых машин позволяют в большинстве случаев успешно обойтись без бокового смещения.

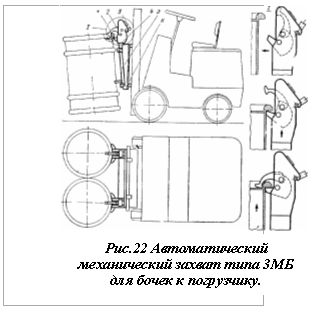

Рычажно-клещевые автоматические зацепы к погрузчикам распространены в портах, особенно широко применяют механический захват для бочек типа 3МБ (рис. 22). Как правило, на каретку навешивают два захвата и бочки перегружают по две сразу. Погрузчик подъезжает к бочкам так, что ловители упираются в них. При этом происходит автоматическое нацеливание захватов в пределах угла их свободного поворота. Далее движением каретки вверх водитель вводит подхватывающие нижние крюки 1 в зацепление с буртиками бочек, при этом через рычажную систему приводятся в движение прижимающие верхние крюки 2. Буртики оказываются зажатыми, и бочки, подхваченные крюками, поднимаются вверх, опираясь в нижней части на ловители. В таком положении они транспортируются. При опускании бочек на опорную поверхность снимается нагрузка с нижних крюков, а верхние упираются в бочки сверху и затем пружинами — отбрасываются назад. Пружинные фиксаторы 3 не дают захватам раскрыться при рывках и толчках в процессе транспортирования. Захват имеет основание 6, поворотную 4 и неповоротную 5 колонки. В сравнении с другими конструкциями ГЗУ к погрузчикам для бочек захват 3МБ имеет меньшую массу, не требует гидропривода, легче снимается и навешивается на погрузчик и технологически весьма эффективен. К характеристике захвата относят грузоподъемность, минимальные и максимальные размеры буртиков бочки и собственную массу.

Специальные подвески с крюками применяют в качестве неприводных зацепов к погрузчику. Подвески навешивают на стрелу с крюком, вилы или штыри. Недостаток их — необходимость в ручной застропке и отстропке груза. Технологическую характеристику подвесок составляют: грузоподъемность, конфигурация и количество крюков, назначение ГЗП, расстояние от центра подвеса груза до передней плоскости каретки погрузчика и собственная масса.

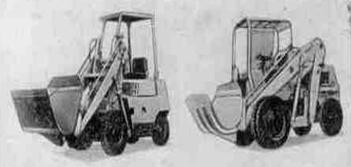

Боковые гидравлические захваты (рис. 23) из всех грузозахватных механизмов погрузчиков применяют наиболее широко в портах. Они предназначены для перегрузки кип, рулонов, тюков, прочных ящиков и бочек, пакетов цветных металлов и барабанов. Кроме того, их успешно используют для перегрузки автопокрышек в увязанных и неувязанных пакетах, малотоннажных контейнеров, оборудования в ящиках и некоторых других грузов. Боковые гидрозахваты состоят из основания, ползунов, надеваемых на ползуны сменных лап различной конфигурации для зажима разных грузов, гидроцилиндров привода лап и гидроаппаратуры со шлангами для подачи рабочей жидкости к цилиндрам. Гидроцилиндры могут быть подключены параллельно или последовательно с синхронизирующим устройством, либо без него, а также иметь раздельное управление. Технологически наиболее эффективны боковые захваты с лапами, имеющие раздельное управление движения ползунов, система включения которых позволяет, кроме того, осуществить одновременный боковой сдвиг лап в одну либо другую сторону с грузом или без него, не используя специальный дополнительный механизм поперечного смещения.

К технологической характеристике боковых гидрозахватов относят: грузоподъемность, усилие сжатия груза, необходимое давление в гидросистеме, способ управления захватом, максимальный я минимальный размеры расхождения лап, конфигурацию и раз меры лап, габаритные размеры и массу захвата, конструкцию устройств для навешивания на каретку погрузчика.
