Технология, организация и планирование портовых перегрузочных работ

В зависимости от вида груза и грузоподъемности крана электромагниты используют по одному или в составе подвески по два, по три и более. Подвешивают магниты, как правило, с помощью цепей к траверсе необходимой длины. Траверса с магнитами при перегрузке однородных грузов, штабелируемых навалом (чугун, скрап и т. д.), удержива

ется от кручения вокруг вертикальной оси оттяжкой успокоительного устройства. Однако грузовые работы с этими грузами могут производиться и без успокоителя, который на судовой операции вообще применить нельзя.

В состав подвески электромагнитов, используемых для перегрузки монолитных грузов (листовой металл, болванки, сортовой прокат, трубы и т. д.), должен входить механизм управляемого поворота груза вокруг вертикальной оси, поскольку без этой операции производить работы технологически не представляется возможным, а использовать ручной разворот с помощью багров и оттяжек нельзя, так как в зоне работы крана не должно быть людей во избежание их травмирования.

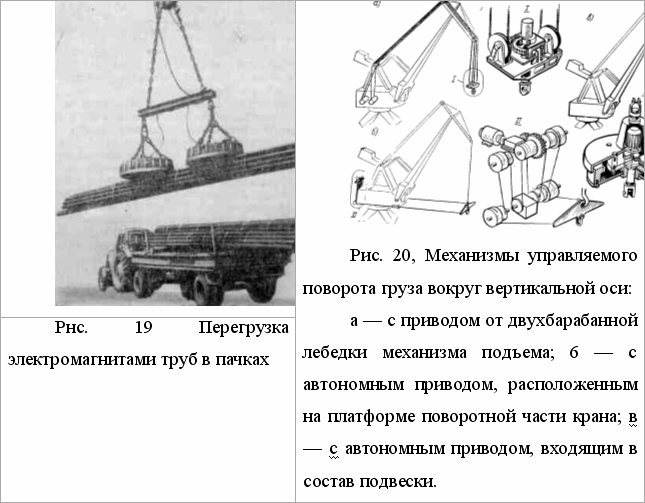

На портовых кранах используются такие механизмы нескольких типов (рис. 20). Варианты, показанные на рис. 20, а, б, эффективны на складских, вагонных и автотранспортных операциях. Для загрузки и разгрузки морских судов такие устройства не могут быть применены из-за наличия канатных оттяжек. Устройство с приводом, входящим в состав подвески (рис. 20, в), инерционного типа, оно сложнее по конструкции, но перспективно с точки зрения применения на судовой операции, так как не нуждается в оттяжке. При включении входящего в состав подвески электродвигателя его ротор и статор, взаимно отталкиваясь, начинают вращаться в разные стороны. Ротор поворачивается вместе с подвешенным к нему грузом, а статор — вместе с маховиком. Частота вращения обратно пропорциональна инерционным массам. Торможение осуществляется противотоком.

Важным элементом обеспечения безопасности производства работ при перегрузке монолитного металла электромагнитами является страховка на случай обрыва в цепи питания. С этой целью могут быть использованы подстраховочные аккумуляторные батареи, автоматически включающиеся в цепь питания магнитов, механические страхующие лапы-подхваты, входящие в состав ГЗМ, и другие способы. Применение в портах получил только первый способ (аккумуляторные батареи). Механическая страховка из-за значительных технологических неудобств распространения не получила.

Основными достоинствами грузоподъемных электромагнитов является полная механизация технологического процесса и обеспечение высокой производительности труда. Недостатки заключаются в сложности системы питающих и страхующих устройств, а также механизма поворота груза вокруг вертикальной оси, и серьезных затруднениях в использовании магнитов на судовой операции. Несмотря на эти недостатки, грузоподъемные электромагниты являются эффективным и весьма перспективным типом технологической оснастки морских портов.

Спредеры используют для перегрузки крупнотоннажных контейнеров. Все спредеры, получившие распространение в морских портах, имеют электрогидравлический привод, который оказался для них наиболее эффективным. В практике широко осуществляется совместная перевозка контейнеров 40', 20' и блоков из двух соединенных вместе контейнеров по 10', образующих один 20-футовый эквивалент. В связи с этим используют три типа спредеров: телескопические, со сменными рамами и с дополнительно присоединяемыми рамами. Первые не требуют каких-либо ручных подготовительных операций при переходе с одного типоразмера контейнеров на другой (всю настройку крановщик производит, не выходя из кабины). В этом смысле они очень удобны, но сложнее по конструкции и имеют значительно большую массу. Спредеры второго типа менее удобны при переходе с контейнеров одного размера на другой.

При использовании наращиваемых спредеров с дополнительно присоединяемыми рамами для перехода с одних контейнеров на другие кран захватывает (освобождает) спредер 40' за имеющиеся на нем угловые фитинги спредером 20' (как контейнер). Вручную только подключают или отключают электрические присоединительные устройства. Телескопическими спредерами оборудуют козловые краны, занятые обработкой железнодорожного подвижного состава, так как контейнеры разных размеров могут в любом порядке и сочетании подаваться на грузовой фронт, т. е. операции по перенастройке здесь выполняются весьма часто. Спредерами второго и третьего типа оснащены, в основном, причальные перегружатели и портальные автопогрузчики, так как на этих машинах перенастройку производят значительно реже.

18. ГРУЗОЗАХВАТНЫЕ УСТРОЙСТВА ПОГРУЗЧИКОВ

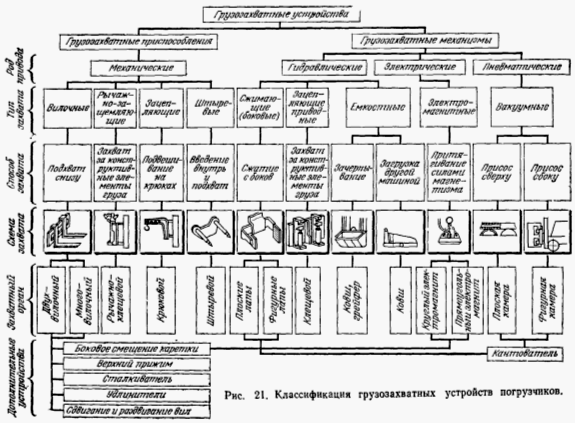

Грузозахватные приспособления и грузозахватные механизмы погрузчиков, как правило, являются частью конструкции машины. Большинство погрузчиков поставляется с набором грузозахватных устройств. Однако не все они соответствуют условиям работы портов. В связи с этим часть ГЗУ приобретают отдельно и навешивают на машины в порту. Во время эксплуатации как ГЗП, так и ГЗМ погрузчиков обычно постоянно или временно закрепляют за конкретными машинами. Классификация ГЗУ погрузчиков приведена на рис. 21.

Двухвилочные захваты являются наиболее универсальным средством из ГЗУ погрузчиков. Они предназначены для перегрузки широкой номенклатуры грузов, штабелируемых таким образом, что снизу под грузом имеется свободное пространство для ввода вил. Пространство образуется за счет наличия на грузе штатных подкладок (пакеты на поддонах), специальной конфигурации нижней части груза (пакеты цветных металлов и мешков в усадочной пленке без поддона) или за счет использования сепарационных подкладок в виде брусков или досок. Двухвилочные захваты можно использовать в качестве неприводных зацепов при перегрузке пакетов-мешков в строп-лентах (петли надевают на вилы вручную, а груз освобождается без ручной отстропки путем вывода погрузчиком вил из ослабленных петель после опускания груза на опору). Кроме того, двухвилочные захваты иногда применяют в качестве основания для навешивания других грузозахватных устройств (например, ковшей).

Технологическую характеристику двухвилочных захватов составляют: грузоподъемность, размеры вил, масса, конструкция устройств для навешивания ГЗП на каретку погрузчика и наличие или отсутствие устройства сдвигания и раздвигания вил (два гидроцилиндра с параллельным или раздельным управлением)

Для перегрузки грузов большой длины (измеренной вдоль вил) двухвилочные захваты оснащаются удлинителями. При этом опрокидывающий момент должен быть не больше допускаемого.

Многовилочные захваты служат для механизированного снятия с гребенчатых поддонов пакетов тарно-штучных грузов (в основном мешков, кип малого размера, тюков и некоторых ящиков) и последующей укладки в транспортных средствах плотным штабелем (при поштучном методе перевозки и пакетной перегрузке в порту).

Многовилочные захваты характеризуются грузоподъемностью, габаритными размерами, конфигурацией, длиной и размерами сечения вил; массой, количеством вил и расстоянием между ними; конструкцией устройств для навешивания ГЗП на каретку погрузчика и возможностью перестановки вил, т. е. изменения расстояния между ними с целью использования гребенчатых поддонов разной конструкции.
