Исследование радиопередающего устройства

Заработок на криптовалютах по сигналам. Больше 100% годовых!

Заработок на криптовалютах по сигналам

Трейдинг криптовалют на полном автомате по криптосигналам. Сигналы из первых рук от мощного торгового робота и команды из реальных профессиональных трейдеров с опытом трейдинга более 7 лет. Удобная система мгновенных уведомлений о новых сигналах в Телеграмм. Сопровождение сделок и индивидуальная помощь каждому. Сигналы просты для понимания как для начинающих, так и для опытных трейдеров. Акция. Посетителям нашего сайта первый месяц абсолютно бесплатно.

Обращайтесть в телеграм LegionCryptoSupport

Содержание

Задание на курсовое проектирование

Структурная схема передатчика

Электрические расчеты режимов и элементов оконечного каскада 5

Расчет параметров штыревой антенны

Расчет выходной цепи оконечного каскада

Расчет входной цепи оконечного каскада

Расчет устройства согласования передатчика с нагрузкой

Конструкторский расчет элементов оконечной ступени

Расчет параметров катушек L21 и L22

Выбор стандартных номиналов

Выбор блокировочных дросселей L19 и L20

Выбор блокировочной емкости C56 15

Выбор емкостей C57 и C58

Назначение всех элементов принципиальной схемы радиопередатчика

Заключение

Список использованной литературы

Приложение 1 Задание на курсовое проектирование

Вам предлагается для исследования и расчета оконечной ступени схема реального радиопередающего устройства.

Составьте пояснительную записку, которая должна содержать следующие разделы:

1. Структурная схема передатчика с пояснениями: тип применяемой модуляции, вид согласующего устройства выходного каскада передатчика с нагрузкой, схема возбудителя передатчика.

2. Электрические расчеты режимов и элементов оконечного каскада. Полагая, что мощность выходной ступени P1=8Вт, а антенна – это вертикальный штырь длиной l=0.5м, сделайте расчет электрического режима этого каскада и устройств согласования передатчика с нагрузкой.

3. Конструкторский расчет элементов оконечной ступени.

4. Назначение всех элементов принципиальной схемы радиопередатчика.

Принципиальная схема радиопередатчика:

Рис.1. Схема ультракоротковолнового передатчика

Структурная схема передатчика

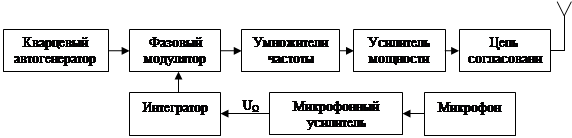

Рис. 2. Структурная схема передатчика

Из структурной схемы видно, что в передатчике используется косвенный метод получения ЧМ.

Схема возбудителя передатчика:

Рис. 3. Схема возбудителя передатчика

Схема автогенератора – осцилляторная (емкостная трехточка с заземленным эмиттером).

Электрические расчеты режимов и элементов оконечного каскада

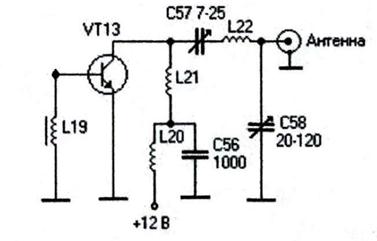

Рис. 4. Схема оконечного каскада

Расчет параметров штыревой антенны

Для расчета параметров антенны была использована программа MMANA.

Антенна – это вертикальный штырь длиной l=0.5м

Вид антенны с учетом подстилающей поверхности:

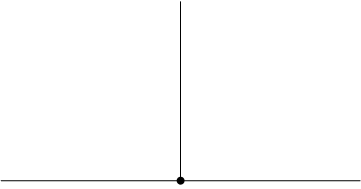

Рис. 5. Вид антенны с учетом подстилающей поверхности

Зададимся следующими параметрами:

· Материал – медь

· Радиус антенны – 5мм.

Результаты работы программы представлены на рис.5, рис.6 и рис.7.

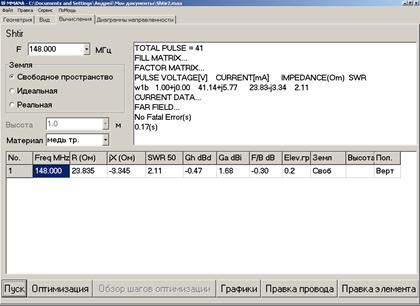

Рис. 6. Результат работы программы (вкладка «Вычисления»)

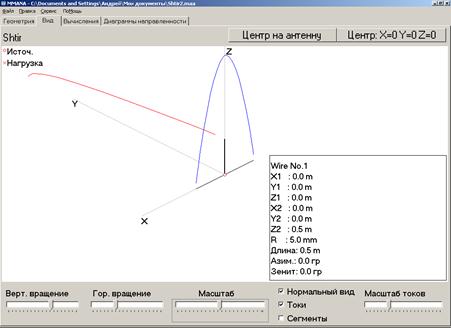

Рис. 7. Результат работы программы (вкладка «Вид»)

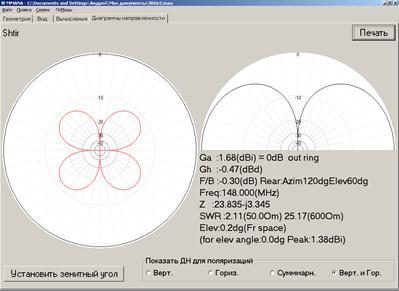

Рис. 8. Результат работы программы (вкладка «Диаграммы направленности»)

В результате сопротивление антенны получилось равным:

ZA=RA+jXA=23.835-j3.345 (Ом).

Так как RA<<XA, следовательно реактивной составляющей можно пренебречь. Следовательно:

ZARA=23.835Ом.

Расчет выходной цепи оконечного каскада

Производится расчет выходной цепи оконечного каскада на заданную мощность P1=8Вт.

Угол отсечки коллекторного тока θ=105.7˚ (выбирается так, чтобы смещение на базе получилось равным 0).

Коэффициенты Берга для θ=105.7˚:

1. Коэффициент использования коллекторного напряжения в граничном режиме:

2. Амплитуда первой гармоники напряжения на коллекторе в граничном (критическом) режиме:.

3. Максимальное напряжение на коллекторе:.

4. Амплитуда первой гармоники коллекторного тока:.

5. Постоянная составляющая коллекторного тока:.

6. Максимальная величина коллекторного тока:.

7. Мощность, потребляемая от источника коллекторного питания:.

8. Коэффициент полезного действия коллекторной цепи:.

9. Мощность, рассеиваемая на коллекторе транзистора:.

10. Сопротивление коллекторной нагрузки:.

Расчет входной цепи оконечного каскада

Данная методика расчета справедлива на частотах до (0,5…0,8)fT. Так как у транзистора КТ934В частота единичного усиления fT=700МГц, следовательно эта методика может использоваться для расчета входной цепи оконечного каскада.

Для устранения перекосов в импульсах iк(ωt) нужно включать шунтирующее добавочное сопротивление Rдоп между выводами базы и эмиттера транзистора, как показано на рис. 9.

Рис. 9

Сопротивление Rдоп выравнивает постоянные времени эмиттерного перехода в закрытом и в открытом состоянии. Одновременно сопротивление Rдоп снижает максимальное обратное напряжение на закрытом эмиттерном переходе.

.

При включении транзистора с ОЭ целесообразно между коллекторным и базовым выводами транзистора включать сопротивление RО.С., как показано на рис. 10.

Рис. 10

.

В результате включения RО.С. создается дополнительная отрицательная обратная связь на низких и средних частотах, такая же по величине, как на высоких частотах через емкость CК. В результате на всех частотах модуль коэффициента усиления по току транзистора β(ω) снижается в χ раз.

.

При работе транзистора на частотах ω>3ωT/β0 в реальной схеме генератора можно не ставить сопротивления Rдоп и RО.С Однако в последующих расчетных формулах сопротивление Rдоп необходимо оставлять.

1. Амплитуда тока базы .

Страница:  1  2  3  4
