Проектирование схемы трехфазного регулируемого выпрямителя

Ведение

Управляемые (регулируемые) выпрямители

Регулируемыми выпрямителями называются преобразовательные устройства, совмещающие функцию выпрямления переменного напряжения с регулированием (или стабилизацией) напряжения на нагрузке. Простейшие схемы регулируемых выпрямителей образуются из соответствующих схем нерегулируемых выпрямителей при полной или частичной замене по

лупроводниковых выпрямительных диодов тиристорами.

Наиболее эффективная схема трехфазного регулируемого выпрямителя, обладающего высокой экономичностью и сравнительно небольшими массогабаритными показателями сглаживающего фильтра, приведена на рис. 1. Мостовая схема на рис. 1, содержит три тиристора с объединенными катодами и три диода с объединенными анодами («+» диода).

В схемах трехфазных выпрямителей диод VD4, как и в случае однофазных выпрямителей, служит для обеспечения электрической цепи, по которой энергия, накопленная в дросселе фильтра, поступает в нагрузку при выключенных тиристорах выпрямителя.

Временные диаграммы токов и напряжений в схеме регулируемого трехфазного выпрямителя приведены на рис. 2.

Регулировочная характеристика такого выпрямителя определяется выражением:

На рис. 3 построены регулировочные характеристики рассматриваемого выпрямителя, рассчитанные в соответствии с приведенной формулой. При построении данных характеристик по оси ординат откладывалось относительное значение напряжения на нагрузке. Кривая 1 на рис. 3 соответствует однофазным регулируемым выпрямителям, кривая 2,3 — трехфазному регулируемому выпрямителю. Приведенные на рис. 3 характеристики дают возможность определить требуемое значение напряжений на вторичных обмотках силового трансформатора, выбрать рабочий диапазон , оценить коэффициент усиления выпрямителя в рабочем диапазоне.

Рисунок 3.

В режиме стабилизации выходного напряжения необходимо обеспечить работу выпрямителя на круто спадающем участке регулировочной характеристики за счет соответствующего выбора начального угла открывания тиристоров.

Среднее значение напряжения на входе фильтра UB cp (наибольшее из возможных значений UB cp) определяется выражением

где UK макс и /н макс — максимальные значения напряжения на нагрузке и тока нагрузки; ΔUB—суммарное падение напряжения на одновременно открытых диодах и тиристорах выпрямителя; — соответственно сопротивления дросселя фильтра и фазы выпрямителя.

Максимальный угол открывания тиристоров в регулируемом выпрямителе соответствует максимальному напряжению питающей сети, минимально возможному значению выходного напряжения и минимальному току нагрузки. Значение определяется по графикам на рис.3, по расчетному значению

Углы открывания тиристоров в регулируемом выпрямителе определяют нижнюю и верхнюю границы рабочего диапазона данного устройства.

При увеличении и неизменном значении тока нагрузки (Iн=const) среднее и эффективное значения токов вторичной обмотки трансформатора и силовых тиристоров выпрямителя уменьшаются, а ток блокирующего диода возрастает.

Таким образом, в режиме стабилизации выходного напряжения наибольшие значения тока нагрузки силового трансформатора и тока через тиристоры соответствуют минимальному углу открывания тиристоров . Наибольший ток диода VD4 соответствует режиму Un макс, IH мнн и Iн.макс.

Зависимости коэффициента пульсаций

(где — амплитудное значение основной гармоники переменной составляющей напряжения на входе сглаживающего фильтра) от в приведены на рис. 4. Кривая 1 на рис. 4 относится к однофазным регулируемым выпрямителям, кривые 2 и 3— к трехфазным.

Нетрудно видеть, что с увеличением угла открывания тиристоров в регулируемом выпрямителе коэффициент пульсации резко возрастает. Поэтому расчет фильтра следует производить при максимальном значении . Для уменьшения пульсаций напряжения на входе фильтра регулируемые выпрямители приходится усложнять за счет введения в них дополнительных силовых элементов. Ниже приведены некоторые схемы усовершенствованных регулируемых выпрямителей, нашедшие весьма широкое распространение в технике электропитания устройств автоматики и радиоэлектронной аппаратуры.

Рисунок 4.

Существуют различные усовершенствования рассматриваемой схемы, которые целесообразно использовать в том или ином случае, в зависимости от требований к параметрам схемы.

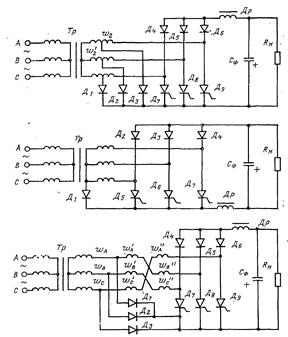

Некоторые из таких схем изображены на рис. 5. Здесь открывание очередного тиристора приводит к закрыванию соответствующего диода и увеличению напряжения на входе сглаживающего фильтра. Для выпрямителя с обмотками, соединенными в зигзаг, полностью исключена возможность подмагничнвания сердечника трансформатора.

Ориентировочные формыкривой напряжения на входе сглаживающего фильтра для рассматриваемых трехфазных регулируемых выпрямителей изображены на рис. 6.

Кривая на рисунке 6а соответствует случаю малых углов открывания тиристоров выпрямителя:

,

где

кривая на рис. 6б – случаю , на рис. 6в - .

Рисунок 5.

Рисунок 6.

1. Расчет силовой части выпрямителя

Силовую часть выполняем по мостовой несимметричной схеме с тремя тиристорами и нулевым вентилем (рисунок 1). Для сглаживания пульсаций выпрямленного напряжения на выходе выпрямителя устанавливается Г-образный LC-фильтр, применение которого обеспечивает жесткую внешнюю характеристику выпрямителя, а также благоприятный режим работы вентилей и трансформатора.

Рис. 1.

Временные диаграммы выпрямленного напряжения, токов в вентилях и в фазе вторичной обмотки трансформатора при работе выпрямителя на активно-индуктивную нагрузку и углах регулирования , , приведены на рисунке 2 а, б и в соответственно. При построении диаграмм предполагалось, что трансформатор и вентили – идеальные, а индуктивность дросселя фильтра .
