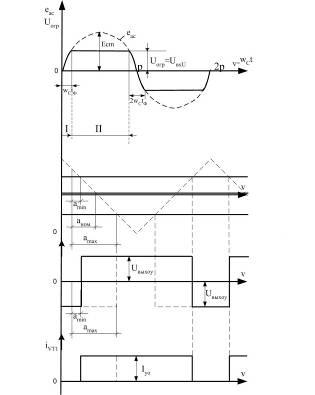

Рисунок 7.

Формирование импульсов управления тиристорами фазы В и С происходит аналогично, так как все три канала выполнены по идентичным схемам.

Синусоидальное напряжение фазы а (eac), снимаемое с дополнительной (синхронизирующей) обмотки силового трансформатора TV1, поступает на вход синхронизатора, собранного по

схеме симметричного двустороннего ограничителя на диодах VD1, VD2. Из-за нелинейности вольтамперных характеристик диодов, на выходе синхронизатора формируется трапецеидальное напряжение с амплитудой , равной падению напряжения на открытом диоде и длительностью фронта .

Прямой ток через диоды ограничивается резистором R1. Выходное напряжение ограничителя синхронизирует работу генератора пилообразного напряжения (ГПН), собранного на операционном усилителе DA1. Запуск ГПН осуществляется в моменты перехода фазного синхронизирующего напряжения через ноль, благодаря чему импульсы управления фаз a, b, c сдвинуты между собой на угол . На выходе интегратора формируется пилообразное напряжение , период которого равен периоду сетевого напряжения, а амплитуда определяется постоянной интегрирования С1, R2.

Резистор R4 стабилизирует режим работы интегратора по постоянному току. С выхода ГПН пилообразное напряжение через разделительный конденсатор С2 поступает на инвертирующий вход компаратора DA2. На неинвертирующий вход подается напряжение управления, снимаемое с резистора R6. В моменты равенства указанных напряжений компаратор переключается из одного насыщенного состояния в противоположное, вследствие чего на его выходе формируется последовательность разнополярных импульсов с частотой питающей сети. Положительный импульс выходного напряжения компаратора через ограничивающий резистор R7 поступает в цепь базы транзистора VT1, выполняющего функцию выходного усилителя мощности. При отпирании транзистора в его коллекторной цепи протекает импульс управляющего тока амплитудой , под действием которого светодиод оптрона излучает световой импульс и переводит силовой тиристор фазы А во включенное состояние. Для ограничения амплитуды управляющего тока включается резистор R8. В интервале времени, когда выходное напряжение компаратора отрицательно, транзистор VT1 закрыт.

3. Расчет системы управления выпрямителем

Расчет проводим по методике, изложенной в [1].

Расчет синхронизатора и генератора пилообразного напряжения.

1. В качестве диодов двустороннего ограничителя выбираем универсальные диоды типа 1N914А с параметрами: допустимый ток ; допустимое обратное напряжение ; диапазон рабочих температур: 213К(-60°С)…393К(+120°С). Используемые диоды должны иметь малое дифференциальное сопротивление в открытом состоянии. Дальнейший расчет ограничителя проводим при следующих допущениях: а) диоды VD1, VD2 имеют идентичные параметры; б) дифференциальное сопротивление открытого диода равно нулю, т.е. напряжение на нем не зависит от прямого тока и равно пороговому напряжению диода; в) амплитуда синхронного напряжения значительно больше напряжения ограничения ; г) входные токи операционного усилителя и обратные токи диодов VD1, VD2 равны нулю.

2. Задаемся прямым током через диод ограничителя при минимальном напряжении сети , по статической характеристике для определяем прямое падение напряжения на диоде .

3. Определим длительность фронта выходного напряжения ограничителя. При , где - амплитуда синхронизирующего напряжения. Так как в реальных схемах , можно считать, что и , откуда . С учетом допущений, принятых в п.1, мгновенное значение напряжения на выходе ограничителя:

при

Тогда выходное напряжение интегратора на интервале будет описываться следующими зависимостями:

при

где - напряжения на выходе интегратора вначале каждого участка.

Проинтегрировав последние соотношения, получим:

при

Из полученных выражений видно, что выходное напряжение интегратора изменяется по линейному закону. Этот участок – рабочий, протяженность его должна быть выбрана так, чтобы в заданном диапазоне изменения напряжения сети и тока нагрузки на выходе компаратора обеспечить изменение угла регулирования от .
