Электроника

Содержание:

1. Цель работы …………………… .……………………………2

2. Введение……………………………………………………… 3

3. Основная часть……………………………………………… 4

4. Расчётная часть…………………………………………………8

5. Заключение…………………………………………………… 15

6. Библиография………………………………………………… 16

Цель работы: познакомиться с режимами работы транзисторов обоих типов проводимости, рассчитать мощный многока

скадный усилитель, у которого выходной каскад работает в режиме АБ, предварительные в режиме А.

1. Исходные данные:

схема выходного каскада – с трансформаторным входом и выходом.

3) Введение

Усилителем называют устройство, предназначенное для повышения мощности входного сигнала. Увеличение мощности достигается за счет энергии источников питания. Маломощный входной сигнал лишь управляет передачей энергии источника питания в полезную нагрузку. AAAAAAAAAAAAAAAAAAAAAAAAAAA

Включение нагрузки непосредственно в выходную цепь усилительных элементов без выходного трансформатора позволяет устранить вносимые последним частотные, фазовые и нелинейные искажения, уменьшить размеры, вес, объем и стоимость каскада, повысить его кпд и избавиться от нелинейных искажений, вызываемых отсечкой тока в режиме В.

При работе бестрансформаторного каскада в режиме А предельный кпд равен 50% , в режиме В – 78,6%, реальный кпд выше, чем у трансформаторного каскада из-за отсутствия потерь в трансформаторе.

4) Основная часть

Далее будет описана одна из методик расчёта предварительного усилителя и каскада мощного усиления.

Принципиальная схема каскада предварительного усиления

(рис. 1):

Теоретический расчёт каскада предварительного усиления:

Ток через сопротивление нагрузки:

Коэффициент усиления по напряжению усилителя:

Ток коллектора в рабочей точке:

Сопротивление в цепи коллектора:

Напряжение на сопротивлении в цепи эмиттера:

Сопротивление в цепи эмиттера:

Напряжение коллектор – эмиттер в рабочей точке:

Нахождение тока базы по выходным характеристикам (рис. 2):

Ток делителя:

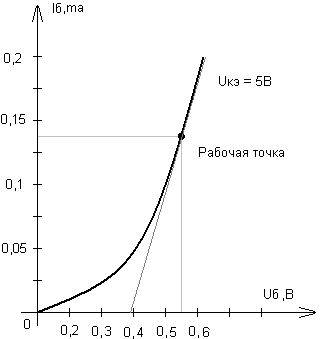

Напряжение на резисторе R2 находим по входным характеристикам (рис. 3):

Сопротивление резистора R2:

Сопротивление резистора R1:

Общее входное сопротивление (с учётом, что входное сопротивление каскада намного больше сопротивления делителя):

тогда, коэффициент усиления рассчитанного усилителя:

ёмкости переходных и блокировочного конденсаторов можно найти следующим образом:

; ; ; .

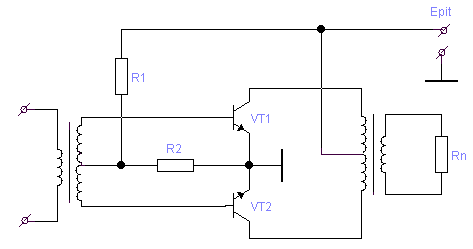

Принципиальная схема каскада мощного усиления (рис. 4):

Рис. 4

Теоретический расчёт каскада мощного усиления:

Определение необходимого напряжения питания:

Максимальный ток коллектора одного транзистора:

Амплитудное значение напряжения на коллекторе одного транзистора:

Стр.6

Определение максимальной мощности рассеивания на коллекторе одного транзистора:

По этим данным выбираем транзисторы выходного каскада. По характеристикам находим напряжение и ток базы транзисторов в рабочей точке, их амплитудные значения.

Определяем ток делителя :

Ёмкости переходных конденсаторов:

5) Расчётная часть

Рис. 5 Схема электрическая принципиальная

Определение необходимого напряжения питания:

Определяем максимальный ток коллектора одного транзистора:

Определим действующее напряжение на коллекторе одного транзистора:

Определение максимальной мощности рассеивания на коллекторе одного транзистора:

По этим данным выбираем транзисторы выходного каскада: КТ815, КТ814. Они имеют следующие выходные (рис. 6) и входные (рис. 7) характеристики.

По характеристикам находим напряжение и ток базы транзисторов VT3, VT4 в рабочей точке, их амплитудные значения:
