Конструирование балочной клетки

Определим удельный вес балок настила.

Нагрузка с балок настила передаётся на вспомогательные балки в виде сосредоточенных сил. При частом расположении балок настила (4 и более) можно заменить сосредоточенные силы эквивалентной равномерно распределённой нагрузкой.

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №36 ГОСТ 8239-89 (Iх=13380см4, Wх=732см4, Sх=423 см3, b=145 мм, t=12,3 мм, d =7,5 мм, h = 360 мм, mбн =48,6 кг/м).

Проверка прочности

;

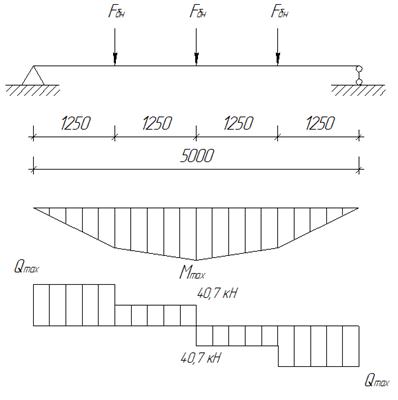

Рис.11

Rg gс = 1,1 × 24 = 26.4 кН/см2

24,898 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=14,5·1,23=17,84 см2;

Аw = (h-2t)d = (36-2·1,23)0.75= 25,115 см2;

Þ с = 1,0991=>

24,92 < 26,4 - условие прочности выполняется

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

5,15<14.94=> условие выполняется.

Проверка жесткости.

;

;

lвб=500 см;

Е=2,06·104 кН/см2;

qн=0,00306956·200=0,613912 кН/см;

Jx=13380см4

0,0036<0,004=>жесткость балки обеспечена

При приложении сосредоточенной нагрузи через полку вспомогательной балки в месте, не укрепленном поперечным ребром, стенка балки должна быть проверена на прочность от местного давления по формуле

,

где Fбн =81,39кН- расчетная сосредоточенная нагрузка;

lef=b+2tef =14+2·2,63=19,76(см)– условная длина распределения нагрузи, где b=16-ширина полки балки настила;

tef =t+r =1,23+1,4=2,63(см)– расстояние от нагруженной грани полки до начала внутреннего закругления стенки.

;

Ryγc=24·1,1=26,4;

3,35<26,4- условие выполнено=> стенка балки обладает прочностью от местного давления.

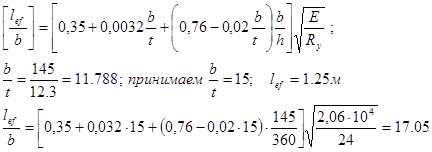

Проверка общей устойчивости балки

- расчет на общую устойчивость не требуется.

5. СРАВНЕНИЕ ВАРИАНТОВ БАЛОЧНОЙ КЛЕТКИ.

Таблица 10

Наименование элементов

1- вариант

2- вариант

3- вариант

Расход стали,

кг/

Количество балок,

шт

Расход стали,

кг/

Количество балок,

шт

Расход стали, кг/

Количество балок,

шт

Стальной настил

94,2

35

62,8

40

125,6

28

Балки настила

13,7

28

29,44

35

10,96

21

Вспомогательные балки

24,3

8

19

4

24,3

8

ИТОГО:

132,2

71

111,24

79

160,86

57

Вывод: по расходу стали и количеству монтажных элементов наиболее экономичен вариант №2.

6. ПРОЕКТИРОВАНИЕ СОСТАВНОЙ БАЛКИ

Сбор нагрузки на главную балку Таблица 11



Наименование нагрузки

Нормативная нагрузка, кН/м2

f

Расчетная нагрузка, кН/м2

1

Металло-цементный раствор t=30мм

0,75

1,3

0,975

2

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

3

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

4

Стальной настил t=8мм

0,628

1,05

0,6594

5

Балки настила № 18

0,2944

1,05

0,30912

6

Вспомогательная балка №45

0,19

1,05

0,1995

7

Полезная нагрузка

28

1,05

29,4

8

Итого:

30,4424



32,29702
