Конструирование балочной клетки

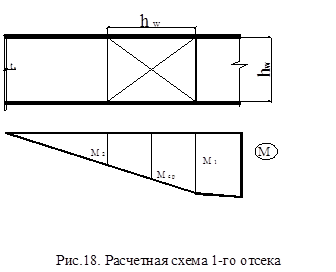

Проверка выполняется в сечении расположенном на расстоянии 0,96 от первого ребра жесткости, т.е. на расстоянии х1=1,75-1,26=0,49 м от опоры.

Площадь сечения балки в этом отсеке:

А=1·126+2·40·2=286 см2;

Нагрузка от веса балки:

М1=qx(l-x)/2

=2,245·1,75(14-1,75)/2=24,06;

М1'=1130,4*1,75=1978,2 кН*м

МI=24,06+1978,2=2002,26 кНм;

М2=qx(l-x)/2=2,245·0,49(14-0,49)/2=7,43;

М2'=1130,4*0,49=553,896

МII=7,43+553,896=561,326 кНм;

Мср=(2002,26+561,326)/2=1281,79 кНм;

Нормальные и касательные напряжения

а) нормальные

;

б) касательные

Qср=1164,31кН;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,32;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка в первом отсеке выполняется.

Проверка устойчивости стенки балки во втором отсеке

Проверка выполняется в сечении расположенном на расстоянии 0,96 от второго ребра жесткости, т.е. на расстоянии х2=5,25-1,26=3,99 м от опоры.

Площадь сечения балки в этом отсеке:

А=1*126+2·53*2=33 см2;

Нагрузка от веса балки:

М1=qx(l-x)/2=2,65*5,25(14-5,25)/2=60,87;

М1'=1130,4*5,25-565,2*3,5=3956,4

МI=60,87+3956,4=4017,27 кНм;

М2=qx(l-x)/2=2,65·3,99(14-3,99)/2=52,92;

М2'=4510,296-1266=3244,3

МII=52,92+3244,3=3297,2 кНм;

Мср=(4017,27+3297,2)/2=3657,2 кНм;

Нормальные и касательные напряжения

а) нормальные

;

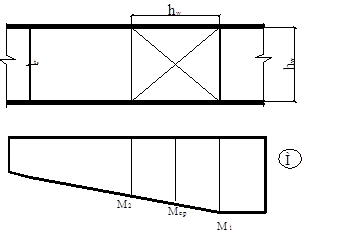

Рис.19

б) касательные

Qср=582,16кН;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,75;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка во втором отсеке выполняется.

Проверка устойчивости стенки балки в третьем отсеке

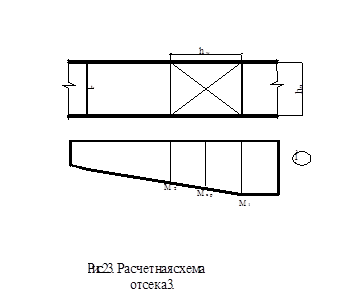

Проверка выполняется в сечении расположенном на расстоянии 0,96 от третьего ребра жесткости, т.е. на расстоянии х2=8,75-1,26=7,49 м от опоры.

Площадь сечения балки в этом отсеке:

А=338 см2;

Нагрузка от веса балки:

q=2.65

М1=qx(l-x)/2=2.65*8.75(14-8.75)/2=60.87;

М1'=3956,4кН*м

МI=60,87+3956,4=4017,27 кНм;

М2=qx(l-x)/2=2,65·7,49(14-7,49)/2=64,6;

М2'=3956,4кН*м

МII=64,6+3956,4=4021 кНм;

Мср=(4017,27+4021)/2=4019 кНм;

Нормальные и касательные напряжения

а) нормальные

;

б) касательные

Qср=0;

Критические нормальные напряжения

;

тогда по табл.21 СНиП II-23-81*

=33,75;

Критические касательные напряжения

Проверка устойчивости стенки

.

проверка в третьем отсеке выполняется.

6.4. Расчет поясных сварных швов.

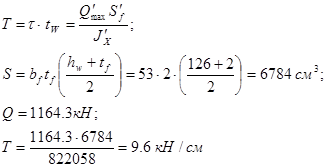

Полки составных сварных балок соединяют со стенкой на заводе автоматической сваркой. Сдвигающая сила на единицу длины

Для стали С245 по табл. 55* СНиП II-23-81* принимаем электроды Э-42.

Определим требуемую высоту катета Кf поясного шва "в лодочку".

1. Расчет по металлу шва.

Коэффициент глубины провара шва bf =0,9 (СНиП II-23-81*, табл.34)

Коэффициент условия работы g wf = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wf =180 МПа(СНиП II-23-81*, табл.56)

bf g wf R wf = 0,9× 1×18= 16,2 кН/см2

2. Расчет по металлу границы сплавления.

Коэффициент глубины провара шва bz =1,05 (СНиП II-23-81*, табл.34)

Коэффициент условия работы g wz = 1 (СНиП II-23-81*, пп. 11.2)

Расчетное сопротивление металла R wz =0,45 R un = 0,45 ×370 = 166,5 МПа

bz g wz R wz = 1,05 1×16,65 = 17,48 кН/см2

Сравнивания полученные величины, находим

(b g w R w)min = 16,2 кН/см2

Высота катета поясного шва должна быть не менее

=>

kf ≥ 3 мм

По толщине наиболее толстого из свариваемых элементов (tf = 20мм) по табл. 38 СНиП II-23-81*, принимаем kf = 6 мм.

6.5.Конструирование и расчет опорной части балки

Принимаем сопряжение балки с колонной примыканием сбоку. Конец балки укрепляем опорными ребрами. Опорное ребро жесткости крепится сварными швами к стенке балки. Нижний торец опорного ребра балки остроган для непосредственной передачи давления на колонну.
