Конструирование балочной клетки

Сбор нагрузок: Таблица 4

Листы настила крепятся к верхним полкам балок настила при помощи сварки угловыми швами катетом не менее 4 мм. Для удобства сварки ширина листа должна быть на 15-20 мм меньше шага балок настила (см. раб. чертёж). При нагрузках, не превышающих 50 кН/м², и относительном прогибе меньше предельного, принимаемого для всех настилов равным [f/l]=1/150, прочность шарн

ирно закреплённого по краям стального настила всегда будет обеспечена, и его надо рассчитывать только на жесткость (прогиб).

Определим наименьшую толщину настила при заданном пролёте балок настила lн при lн=62,5 см.

где ;

qн –нормативная нагрузка на настил;

;

;

;

tн=0,73 см. По сортаменту принимаем tн=8 мм.

Настил крепится к балкам настила сплошными сварными швами.

Определим растягивающее усилие Н, действующее на 1 погонный длины шва:

где γf- коэффициент надежности по нагрузке (γf=1,05).

;

1. Расчет по металлу шва

- коэффициент глубины провара шва bf = 0,9 (табл. 34* СНиП II-23-81*)

- коэффициент условия работы шва gwf = 1 (по п.11.2 СНиП II-23-81*)

В соответствии с табл. 55 СНиП II-23-81* принимаем электроды типа Э42 для стали С245.

Расчетное сопротивление металла шва R wf = 180 МПа (по т.56 СНиП II-23-81*).

2.Расчет по металлу границы сплавления.

- коэффициент глубины провара шва bz = 1,05 (табл.34 СНиП II-23-81*)

- коэффициент условия работы шва = 0,45Run. По т.51* СНиП II-23-81*

для стали С245 Run =370 МПа.Rwz=0.45·370=166.5 МПа=16,65кН/см2.

gwz=1(по п.11.2 СНиП II-23-81*);

Принимаем требуемый катет шва kf=5 мм(в соответствии с табл.38 СНиП II-23-81*)

4.2.2.Расчет балок настила

Сбор нагрузки: Таблица 5



Наименование нагрузки

Нормативная нагрузка,

f

Расчетная нагрузка,

1

Металло-цементный раствор t=30мм

0,75

1,3

0,975

2

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

3

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

4

Стальной настил t=8мм

0,628

1,05

0,6594

5

Полезная нагрузка

28

1,05

29,4



Итого:

29,958



31,7884

Определение удельного веса настила.

Рис.7

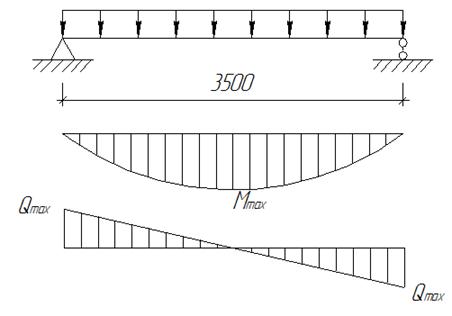

Погонная нагрузка на балку настила

31,7884*0,625=19,86775;

Максимальный изгибающий момент от расчетной нагрузки:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №16 ГОСТ 8239-89 (Iх=873см4, Wх=109см4, Sх=62.3 см3, b=81 мм, t=7,8 мм, d =5.0 мм, h = 160 мм, mбн =15.9 кг/м).

Проверка нормальных напряжений

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

25.37 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=8.1·0,78=6.318м2;

Аw = (h-2t)d = (16-2·0,78)0,5 =7.22 см2

Þ с = 1,0825=>

25,78 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qбн lбн × 0,5= 19.86775×3.5 × 0,5 =34.76856 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

3.18<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=350 см;

Е=2,06·104 кН/см2;

qн=0,0029958·62.5=0,1872375 кН/см;

Jx=873 см4

0,0058>0,004=>жесткость балки не обеспечена.

По сортаменту принимаем двутавр №18 ГОСТ 8239-89 (Iх=1290см4, Wх=143см4, Sх=81.4 см3, b=90 мм, t=8,1 мм, d =5,1 мм, h = 180 мм, mбн =18,4 кг/м).

Проверка нормальных напряжений

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

19,34 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=9·0,81=7,29 см2;

Аw = (h-2t)d = (18-2·0.81)0.51 =8,3538 см2
