Конструирование балочной клетки

Þ с = 1,083=>

19,64 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qбн lбн × 0,5= 19,86775×3,5 × 0,5 = 34,76856 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

2,81<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=350см;

Е=2,06·104 кН/см2;

qн=0,0029958·62,5=0,1872375 кН/см;

Jx=1290 см4

0,00393<0,004=>жесткость балки обеспечена.

4.2.3.Расчет вспомогательных балок

Сбор нагрузок:

Таблица 6



Наименование нагрузки

Нормативная нагрузка,

f

Расчетная нагрузка,

1

Металло-цементный раствор t=30мм

0,75

1,3

0,975

2

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

3

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

4

Стальной настил t=8мм

0,628

1,05

0,6594

5

Балки настила № 18

0,2944

1,05

0,30912

6

Полезная нагрузка

28

1,05

29,4



Итого:

30,2524



32,09752

Определим удельный вес балок настила.

Нагрузка с балок настила передаётся на вспомогательные балки в виде сосредоточенных сил. При частом расположении балок настила (4 и более) можно заменить сосредоточенные силы эквивалентной равномерно распределённой нагрузкой.

Погонная нагрузка на балку настила:

;

32,09752*3,5=112,34132;

Максимальный изгибающий момент от расчетной нагрузки вычисляем по формуле:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №45 ГОСТ 8239-89 (Iх=27696 см4, Wх=1231см4, Sх=708 см3, b=160 мм, t=14,2 мм, d =9 мм, h = 450 мм, mбн =66,5 кг/м).

Проверка прочности

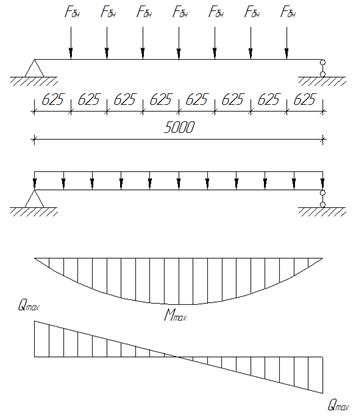

Рис.8

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

25,92 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=16·1,42=22,72 см2;

Аw = (h-2t)d = (45-2·1,42)0.9= 37,944 см2;

Þ с = 1,11=>

25,69 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qвб lвб × 0,5= 112,34·5 × 0,5 =280,85 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

5,056<14.94=> условие выполняется.

Проверка жесткости.

;

;

lвб=500 см;

Е=2,06·104 кН/см2;

qн=0,00302524·350=1,058834 кН/см;

Jx=27696 см4

0,003<0,004=>жесткость балки обеспечена

При приложении сосредоточенной нагрузи через полку вспомогательной балки в месте, не укрепленном поперечным ребром, стенка балки должна быть проверена на прочность от местного давления по формуле

,

где Fбн=112,34*0,625=70,2125 кН/м - расчетная сосредоточенная нагрузка;

lef=b+2tef =16+2·3,02=22,04(см)– условная длина распределения нагрузи, где b=16-ширина полки балки настила;

tef =t+r =1,42+1,6=3,02(см)– расстояние от нагруженной грани полки до начала внутреннего закругления стенки.

;

Ryγc=24·1,1=26,4;

2,243<26,4- условие выполнено=> стенка балки обладает прочностью от местного давления.

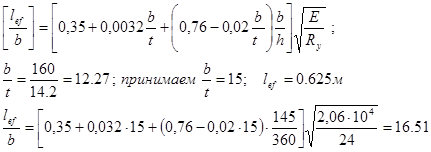

Проверка общей устойчивости балки

- расчет на общую устойчивость не требуется.

4.3.Вариант №3

4.3.1.Расчет настила

Принимаем сталь С245(т.к II гр.)

Рис. 9

Вид нагрузки

Металло-цементный раствор t=30мм

0,75

1,3

0,975

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

Полезная нагрузка

28

1,05

29,4

Итого:

29,33



31,129
