Конструирование балочной клетки

Сбор нагрузок: Таблица 1

Листы настила крепятся к верхним полкам балок настила при помощи сварки угловыми швами катетом не менее 4 мм. Для удобства сварки ширина листа должна быть на 15-20 мм меньше шага балок настила (см. раб. чертёж). При нагрузках, не превышающих 50 кН/м², и относительном прогибе меньше предельного, принимаемого для всех настилов равным [f/l]=1/150, прочность шарнир

но закреплённого по краям стального настила всегда будет обеспечена, и его надо рассчитывать только на жесткость (прогиб).

Определим наименьшую толщину настила при заданном пролёте балок настила lн при lн=100 см.

где ;

qн –нормативная нагрузка на настил;

;

;

;

tн=1,16 см. По сортаменту принимаем tн=12 мм.

Настил крепится к балкам настила сплошными сварными швами.

Определим растягивающее усилие Н, действующее на 1 погонный длины шва:

где γf- коэффициент надежности по нагрузке (γf=1,05).

;

1. Расчет по металлу шва

- коэффициент глубины провара шва bf = 0,9 (табл. 34* СНиП II-23-81*)

- коэффициент условия работы шва gwf = 1 (по п.11.2 СНиП II-23-81*)

В соответствии с табл. 55 СНиП II-23-81* принимаем электроды типа Э42 для стали С245.

Расчетное сопротивление металла шва R wf = 180 МПа (по т.56 СНиП II-23-81*).

2.Расчет по металлу границы сплавления.

- коэффициент глубины провара шва bz = 1,05 (табл.34 СНиП II-23-81*)

- коэффициент условия работы шва = 0,45Run. По т.51* СНиП II-23-81*

для стали С245 Run =370 МПа.Rwz=0.45·370=166.5 МПа=16,65кН/см2.

gwz=1(по п.11.2 СНиП II-23-81*);

Принимаем требуемый катет шва kf=5 мм(в соответствии с табл.38 СНиП II-23-81*)

4.1.2.Расчет балок настила

Сбор нагрузки: Таблица 2



Наименование нагрузки

Нормативная нагрузка,

f

Расчетная нагрузка,

1

Металло-цементный раствор t=30мм

0,75

1,3

0,975

2

Гидроизоляция:2 слоя рубероида на мастике

0,1

1,3

0,13

3

Теплоизоляция: шлако-бетон t=40мм

0,48

1,3

0,624

4

Стальной настил t=12мм

0,942

1,05

0,9891

5

Полезная нагрузка

28

1,05

29,4



Итого:

30,272



32,1181

Определение удельного веса настила.

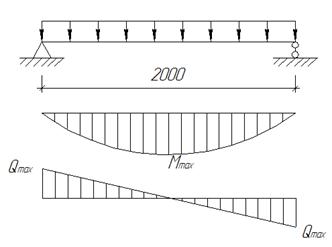

Рис.4

Погонная нагрузка на балку настила:

32,1181*1=32,1181;

Максимальный изгибающий момент от расчетной нагрузки:

Требуемый момент сопротивления при с1 = 1,1:

По сортаменту принимаем двутавр №12 ГОСТ 8239-89 (Iх=350см4, Wх=58,4см4, Sх=33,7 см3, b=64 мм, t=7,3 мм, d =4,8 мм, h = 120 мм, mбн =11,5 кг/м).

Проверка нормальных напряжений

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

25 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=6,4·0,73=4,672 см2;

Аw = (h-2t)d = (12-2·0,73)0,48 = 5,0592 см2

Þ с = 1,078=>

25,51 < 26,4 - условие прочности выполняется

Перерезывающая сила на опоре:

Qmax = qбн lбн × 0,5= 32,1181×2 × 0,5 = 32,1181 кН ;

Проверка касательных напряжений.

;

;

RS gс = = 14,94 кН/см2;

4,237<14.94=> условие выполняется.

Проверка жесткости.

;

;

lбн=200 см;

Е=2,06·104 кН/см2;

qн=0,0030272·100=0,30272 кН/см;

Jx=350 см4

0,00437>0,004=>жесткость балки не обеспечена.

По сортаменту принимаем двутавр №14 ГОСТ 8239-89 (Iх=572см4, Wх=81,7см4, Sх=46,8 см3, b=73 мм, t=7,5 мм, d =4,9 мм, h = 140 мм, mбн =13,7 кг/м).

Проверка нормальных напряжений

;

Rg gс = 1,1 × 24 = 26.4 кН/см2

17,87 < 26,4 - условие прочности выполняется

Уточним коэффициент с1=с по табл. 66 СНиП II-23-81*

Аf=bt=7,3·0,75=5,475 см2;

Аw = (h-2t)d = (14-2·0.75)0.49 = 6,125 см2
