Архитектурно-строительная акустика

1. Оптимальное время реверберации

Необходимо определить оптимальное время реверберации для конференц-зала размерами 18 × 12 × 4,2 м. Вычисляем объем зала: V = 907 м3. Определяем оптимальное время реверберации для частот 500 и 2000 Гц:

Топт = 0,29 lg 907,2 = 0,86 с.

Для частоты 125 Гц полученное значение необходимо увеличить на 20%: 0,86 с × 1,2 = 1,03 с.

Определяем допускаемые отклонения оптимального времени реверберации:

для частот 500 и 2000 Гц: 0,86 с × 1,1 = 0,95 с; 0,86 с × 0,9 = 0,77 с;

для частоты 125 Гц: 1,03 с × 1,1 = 1,13 с; 1,03 с × 0,9 = 0,93 с.

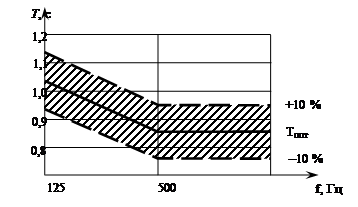

Частотная зависимость оптимального времени реверберации для конференц-зала объемом 907 м3 в графическом виде.

Частотные характеристики оптимального времени реверберации для конференц-зала объемом 907 м3

2. Расчет времени реверберации

Необходимо определить время реверберации для конференц-зала размерами 18 × 12 × 4,2 м вместимостью 180 человек и сравнить полученные значения с оптимальными. Материалы отделки поверхностей следующие:

пол - паркетный (с установленными полумягкими креслами (180 шт), площадь одного кресла с проходом 0,5 м2); стены - ГВЛ (в стенах расположены 3 окна размером 2,1 × 2,1 м каждое, а также 2 двери размером 1,2 × 2,1 м каждая); потолок - подвесной, из потолочных плит Armstrong Casa.

Последовательность действий при определении времени реверберации конференц-зала следующая:

1. Определяем объем зала (V = 907 м3), площадь каждой из внутренних поверхностей помещения, а также площадь всех поверхностей за исключением площади, занятой зрительскими местами, (Sобщ = 594 м2).

2. Определяем оптимальное время реверберации на трех частотах в зависимости от вычисленного объема и назначения помещения.

3. Определяем количество зрителей и пустых кресел из условия 70% - ного заполнения зала: количество зрителей - 126 чел., количество пустых кресел - 54 шт.

4. Заносим в таблицу наименования всех поверхностей, их площади, а также общую площадь Sобщ.

5. После этого перемножаем площадь каждой из поверхностей помещения (S) на соответствующий коэффициент звукопоглощения α (для всех трех частот). Получили значения эквивалентной площади звукопоглощения каждой из поверхностей (α·S). После суммирования этих значений для всех поверхностей получаем звукопоглощение поверхностями помещения (три значения для частот 125, 500 и 2000 Гц).

6. Аналогичные действия производим с эквивалентным звукопоглощением зрителями и пустыми креслами. Перемножаем соответствующие значения на количество зрителей (126 чел) и пустых кресел (54 шт). В результате получаем звукопоглощение зрителями и креслами (три значения для частот 125, 500 и 2000 Гц).

7. Для получения значений добавочного звукопоглощения перемножаем эти коэффициенты на общую площадь поверхностей помещения. В данном случае в задании не указано, что в конференц-зале имеются условия, вызывающее значительное добавочное звукопоглощение (помещение конференц-зала простой формы, не имеет пазух и объемных осветительных приборов), поэтому добавочное звукопоглощение уменьшаем на 50% (Sобщ × 0,5 = 594 × 0,5 =297 м2).

8. Суммируем значения звукопоглощения поверхностями помещения, зрителями и креслами, а также добавочное звукопоглощение. В результате получили эквивалентное звукопоглощение Аобщ на трех частотах.

9. Определяем средний коэффициент звукопоглощения αср = Аобщ/Sобщ, а также функцию среднего коэффициента звукопоглощения φ (αср) = - ln (1-αср) для всех трех частот.

10. Вычисляем время реверберации помещения по формуле Эйринга на трех частотах.

11. Определенное расчетное время реверберации Т сравнивается с оптимальным временем реверберации Топт, учитывая его допускаемые отклонения (±10%). Результаты расчета времени реверберации и сравнения его с оптимальным временем реверберации представляются в виде графика.

3. Определение времени реверберации помещения конференц-зала

Наименование

поверхностей

Площадь S, м2

Значения α и α×S, м2, на частотах, Гц

125

500

2000

α

α·S

α

α·S

α

α·S

1

Потолок - Armstrong Casa

216

0,23

49,68

0,44

95,04

0,50

108

2

Пол, не занятый креслами - паркет

126

0,04

5,04

0,07

8,82

0,06

7,56

3

Стены (без учета оконных и дверных проемов) - ГВЛ

233,73

0,02

4,67

0,06

14,02

0,05

11,69

4

Окна (3 шт)

13,23

0,3

3,97

0,15

1,98

0,06

0,79

5

Двери деревянные (2 шт)

5,04

0,03

0,15

0,05

0,25

0,04

0,2

Sобщ (м2)

594



Звукопоглощение

поверхностями помещения



63,5



120,1



128,2

6

Зрители в кресле (70%)

126 чел.

0,25

31,5

0,4

50,4

0,45

56,7

7

Пустые кресла (30%)

54 шт.

0,08

4,32

0,12

6,48

0,1

5,4

Звукопоглощение

зрителями и креслами



35,8



56,9



62,1

Добавочное звукопоглощение

(уменьшенное на 50%: 594/2 = 297 м2)

297

0,09

26,7

0,05

14,9

0,04

11,9

Эквивалентное звукопоглощение Аобщ



126



191,9



202,2

αср = Аобщ/Sобщ



0,21

0,32

0,34

φ (αср) = - ln (1-αср)



0,24

0,39

0,42

, с



1,04

0,64

0,59

Оптимальное время реверберации

Топт, с



1,03

0,86

0,86

Верхняя граница допускаемых

отклонений от Топт, с



1,13

0,95

0,95

Нижняя граница допускаемых

отклонений от Топт, с



0,93

0,77

0,77
