Исследование частотных свойств линейных динамических звеньев

Отобразим на одном графике частотные характеристики, полученные расчетным и опытным способами.

Внешний вид амплитудно-частотной характеристики указан на Рис.6, фазо-частотной характеристики - на рис.7, логарифмических частотных характеристик - на рис.8.

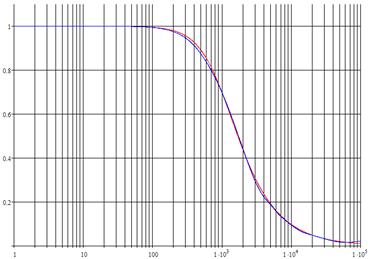

Рисунок 6 - амплитудно-частотные характеристики, полученные р

асчетным способом (красн) и на практике (син).

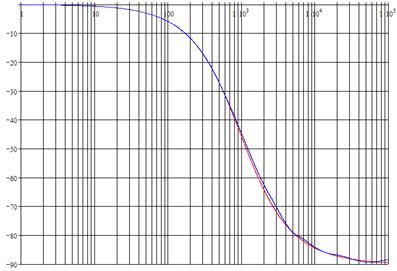

Рисунок 7 - фазо-частотные характеристики, полученные расчетным способом (красн) и на практике (син)

Рисунок 8 - логарифмические частотные характеристики, полученные расчетным способом (красн) и на практике (син).

Вывод: исследовали частотные свойства апериодического звена I-го порядка. Рассчитали его частотные характеристики теоретически и на практике.
