Скорость передачи цифрового речевого сигнала в канале TCH/FS равна 13 кбит/с (за счет кодирования увеличивается до 22,8 кбит/с в канале TCH/F). Передача речи в канале с половинной скоростью TCH/HS позволяет удвоить емкость трафика.

Каналы связи могут передавать широкий набор информационных сообщений, но они не используются для передачи сигналов управления. Кроме того, для передачи данных по

каналам связи могут использоваться разные протоколы, например, МККТТ Х.25.

1.2.3 Структура логических каналов управления

Каналы управления (ССН) обеспечивают передачу сигналов управления и синхронизации. Различают четыре вида каналов управления:

- ВССН (Broadcast Control Channels) - каналы передачи сигналов управления; СССН (Common Control Channels) - общие каналы управления; SDCCH ( Stand-alone Dedicated Control Channels) - индивидуальные каналы управления; АССН (Associated Control Channels) - совмещенные каналы управления. Каналы передачи сигналов управления используются только в направлении с базовой станции на все подвижные станции. Они несут информацию, которая необходима подвижным станциям для работы в системе. Различают три вида каналов передачи сигналов управления ВССН:

- FCCH (Frequency Correction Channel) - канал подстройки частоты, который используется для синхронизации несущей в подвижной станции. По этому каналу передается немодулированная несущая с фиксированным частотным сдвигом относительно номинального значения частоты канала связи;

- SCH (Synchronization Channel) - канал синхронизации, по которому передается информация на подвижную станцию о кадровой (временной) синхронизации:

- ВССН (Broadcast Control Channel) - канал управления передачей, обеспечивает передачу основных команд по управлению передачей (номер общих каналов управления тех из них, которые объединяются с другими каналами, в том числе и с физическими и т.д.).

Используются три типа общих каналов управления СССН:

- РСН (Paging Channel) - канал вызова, используется только в направлении от базовой станции к подвижной для ее вызова:

- RACH (Random Access Channel) - канал параллельного доступа, используется только в направлении от подвижной станции к базовой для запроса о назначении индивидуального канала управления;

- AGCH (Access Grant Channel) - канал разрешенного доступа, используется только для передачи с базовой станции на подвижную (для выделения специального канала управления, обеспечивающего прямой доступ к каналу связи).

Выделенные индивидуальные каналы управления используются в двух направлениях для связи между базовой и подвижной станциями. Различают два вида таких каналов: SDCCH/4 (Stand-alone Dedicated Control Channel)

- индивидуальный канал управления, состоит из четырех подканалов; SDCCH/8 (Stand-alone Dedicated Control Channel) - индивидуальный канал управления, состоит из восьми подканалов.

Эти каналы предназначены для установки требуемого пользователем вида обслуживания. По ним обеспечивается запрос подвижной станции о требуемом виде обслуживания, контроль правильного ответа базовой станции и выделение свободного канала связи, если это возможно.

Совмещенные каналы управления также используются в двух направлениях между базовой и подвижной станциями. По направлению "вниз" они передают команду управления с базовой станции, а по направлению "вверх" - информацию о статусе подвижной станции. Различают два вида АССН:

- FACCH (Fast Associated Control Channel) - быстрый совмещенный канал управления, служит для передачи команд при переходе подвижной станции из соты в соту, т.е. при "эстафетной передаче" подвижной станции;

- SACCH (Slow Assocaited Control Channel) - медленный совмещенный канал управления, по направлению "вниз" передает команды для установки выходного уровня мощности передатчика подвижной станции. По направлению "вверх" подвижная станция посылает данные, касающиеся уровня установленной выходной мощности, измеренного приемником уровня радиосигнала и его качества.

В совмещенном канале управления всегда содержится один из двух каналов: канал связи или индивидуальный канал управления.

Совмещенные каналы управления всегда объединяются вместе с каналами связи или с индивидуальными каналами управления. При этом различают шесть видов объединенных каналов управления: FACCH/F, объединенный с TCH/F; FACCH/H, объединенный с ТСН/Н; SACCH/TF, объединенный с TCH/F; SACCH/TH, объединенный с ТСН/Н; SACCH/C4, объединенный с SDCCH/4; SACCH/C8, объединенный с SDCCH/8.

Состав и назначение логических каналов показаны на рис. 1.14.

Рис. 1.14 Состав и назначение логических каналов

1.2.4 Организация физических каналов

Для передачи каналов связи ТСН и совмещенных каналов управления FACCH и SACCH используется 26-кадровый мультикадр. Объединение каналов связи с полной и половинной скоростью с медленным совмещенным каналов управления SACCH показано на рис. 1.15. В полноскоростном канале связи в каждом 13-м TDMA кадре мультикадра передается пакет информации канала SACCH; каждый 26-й TDMA кадр мультикадра свободен. В полускоростном канале связи пакет информации канала SACCH передается в каждом 13-м и 26-м TDMA кадрах мультикадра.

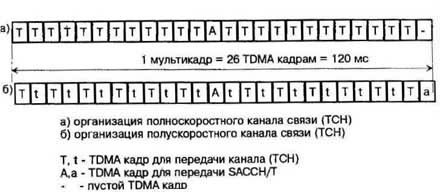

Рис. 1.15 Объединение каналов связи с полной и половинной скоростью с медленным совмещенным каналов управления SACCH.

Для одного физического канала в каждом TDMA кадре используется 114 бит. Так как в мультикадре для передачи канала связи ТСН используется 24 TDMA кадра из 26 и длительность мультикадра составляет 120 мс, общая скорость передачи информационных сообщений по ТСН каналу составляет 22,8 кбит/с. Канал SACCH занимает в полноскоростном канале связи только один TDMA кадр, то есть 114 бит, когда скорость передачи по SACCH каналу составит 950 бит/с. Полная скорость передачи в объединенном TCH/SACCH канале с учетом пустого (свободного) 26-го TDMA кадра составит 22,8 + 0,950 +0,950 - 24,7 кбит/с.

Как показано на рис. 1.15 б), за время 26-кадрового мультикадра (в одном физическом канале) может передаваться два полускоростных ТСН канала, каждый по 12 TDMA кадров (Т и t). Пустой 26-й TDMA кадр в полноскоростном канале ТСН отводится для канала SACCH во втором полускоростном канале ТСН. Для каждого полускоростного канала ТСН скорость передачи составляет 11,4 кбит/с; полная скорость передачи в объединенном полускоростном канале TCH/SACCH остается прежней - 24,7 кбит/с.

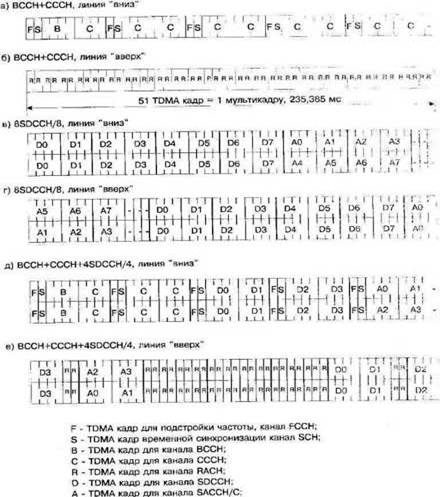

Быстрый совмещенный канал управления FACCH передается половиной информационных бит временного интервала TDMA кадра в канале ТСН, с которым он совмещается в восьми последовательных Т или t кадрах. Для передачи каналов управления (за исключением FACCH и SACCH) используется 51-кадровый мультикадр. Организация каналов управления в 51-кадровом мультикадре иллюстрируется рис. 1.16.
