По степени надежности зоны защиты молниеотводов делят на два типа: А - со степенью надежности 99,5 % и выше; Б - 95 % и выше.

Тип зоны защиты молниеотводов для объектов II категории зависит от ожидаемого числа поражений молнией в год зданий и сооружений, не имеющих молниезащиты (N). При показателе N > 1 для зданий и сооружений II категории предусматривается зона типа А, а при N ≤

1 - типа Б.

При II категории молниезащиты, кроме отдельно стоящих или установленных на зданиях изолированных молниеотводов, допускается использовать молниеприемную сетку, накладываемую на кровлю. Заземлители молниеотводов необходимо размещать в редко посещаемых местах на расстоянии 5 м и более от проезжих и пешеходных дорог. Сопротивление заземлителя должно быть не более 10 Ом.

Молниеприемники должны быть изготовлены из стали (оцинкованы или окрашены): стержневой - сечением не менее 100 мм2 и длиной не менее 200 мм и тросовый (многопроволочный оцинкованный трос) - сечением не менее 35 мм2.

4.2.6 Шум и вибрация

Вибрация на рабочем месте, вызываемая оборудованием АРМ отсутствует. В соответствии с [20] защита от шума, создаваемого на рабочих местах внутренними источниками, а также шума, проникающего извне, осуществляется следующими методами:

• Уменьшение шума в источнике

• Применение средств коллективной защиты [20]

• Применение средств индивидуальной защиты [21]

• Рациональная планировка и акустическая обработка рабочих помещений

Наиболее рациональной мерой является уменьшение шума в источнике или же изменение направленности излучения.

Уровень шума на рабочем месте, вызываемый переключением кнопок клавиатуры, работой вентиляционного оборудования, системного блока, генератора, находится в диапазоне частот 50- 4000 Гц, не превышает 40 дБ, что удовлетворяет нормам, устанавливаемых в [22]. Поэтому в лаборатории не требуется дополнительное звукопоглощающее оборудование.

4.3 Эргономичность проекта

Рабочее место оператора-это место человека в системе "человек-машина", оснащенное средствами отображения информации, органами управления и вспомогательным оборудованием, на котором осуществляется его трудовая деятельность. Организация рабочего места зависит в основном от характера труда оператора и условий труда.

Рабочее место настройщика оснащается приборами, имеющими устройства отображения информации:

• генератор качающейся частоты; « измеритель КСВН;

• измеритель мощности;

• измерительная антенна;

Кроме того, на рабочем столе имеются вспомогательные инструменты и материалы:

а) паяльник;

б) припой;

в) флюс;

г) пинцет и др. инструменты;

Согласно требованиям [23] рабочее место настройщика должно обеспечивать возможность удобного выполнения работ. При этом учитываются следующие факторы:

а) физическая тяжесть работ;

б) особенности технологического процесса;

в) параметры рабочей зоны и необходимость передвижения в ней работающего в процессе настройки;

г) мероприятия, направленные на снижение утомляемости;

д) геофизическая совместимость.

Таким образом, необходимо выполнять ряд мероприятий обеспечивающих рациональный и безопасный трудовой процесс и эффективное использование орудий и предметов труда, что снижает утомляемость и повышает производительность труда.

Согласно [24] "Рабочее место оператора" включает в себя информационное поле, т.е. пространство, в котором находятся средства отображения информации и моторное поле, где расположены органы управления.

Информационное поле как в горизонтальной (рисунок 4.2.), так и в вертикальной (рисунок 4.3.) плоскости разбивается на три зоны.

1) в зоне 1 располагаются те средства отображения информации (СОИ), которые используются наиболее часто и требующие быстрого и точного считывания показаний;

2) в зоне 2 располагаются те СОИ, которые используются менее часто и требуют менее точное и быстрое считывание показаний;

3)в зоне 3 располагаются те СОИ, к которым обращаются редко или достаточно только качественной информации.

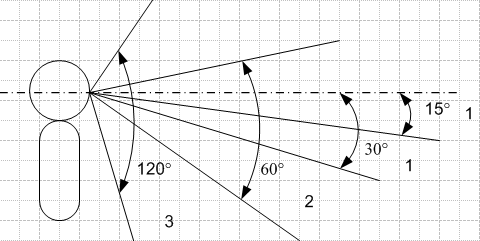

Рис. 4.2 Информационное поле в горизонтальной плоскости

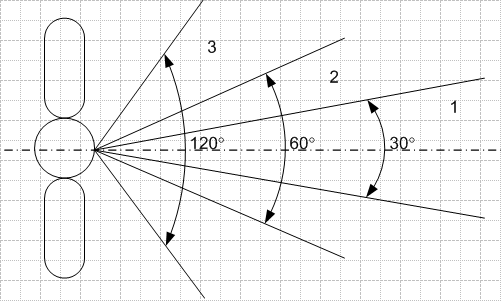

Рис. 4.3 Информационное поле в вертикальной плоскости

Моторное поле также состоит из трех зон (рисунок 4.4.):

1) 3она оптимальной досягаемости, в которой располагаются часто используемые органы управления (приборы к которым следует обращаться чаще, чем 2 раза в минуту);

2) Зона легкой досягаемости, в которой расположены органы управления, используемые реже, чем 2 раза в минуту, но чаще, чем 2 раза в час;

3) Зона досягаемости, в которой расположены органы управления, используемые реже, чем 2 раза в час.

Рабочее место настройщика должно быть спроектировано с учетом антропометрических данных человека - усредненных размеров тела. Статистические характеристики основных антропометрических признаков мужчин и женщин приведены в [25].

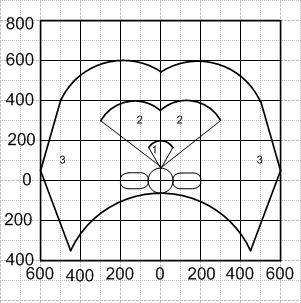

Рис. 4.4 Моторное поле

Для настройки антенны важным приборам является измеритель КСВН, который необходимо поместить в 1 зону информационного поля, также в нее необходимо поместить настраиваемую антенну. Генератор качающейся частоты можно расположить во второй зоне информационного поля, а измерительную антенну в 3 зоне.

Рабочее место настройщика:

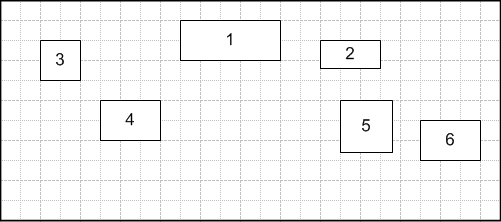

Рис 4.5 Рабочее место настройщика

1 - измеритель КСВН; 2 - генератор качающейся частоты; 3 - измерительная антенна; 4 - паяльник с припоем и флюсом; 5 - пинцет и др. инструменты; 6 - касса с элементами;

В зоне оптимальной досягаемости моторного поля должна находиться сама антенна (удобно расположить ее прямо на измерителе КСВН) паяльник с припоем и флюсом, пинцет и другие инструменты. Основные приборы средств отображения информации должны быть расположены в легкой досягаемости, а в зоне досягаемости - измерительная антенна.

С учетом изложенного выше, рабочее место настройщика должно выглядеть, как изображено на рисунке 4.5.

При такой расстановке приборов достигается максимальная производительность труда и оптимальная физическая нагрузка настройщика.

4.4 Экологичность проекта

При выполнении монтажных работ в результате пайки в воздух рабочей зоны выделяются вредные пары, содержащие свинец, который согласно [26] относится к общетоксичным веществам. Характеристикой загрязнения воздуха рабочей зоны является предельно допустимая концентрация (ПДК). Согласно [18] для свинца ЦЩС = 0,01 мг/м3. Для того, чтобы в воздухе рабочей зоны концентрация паров не превышала ПДК в помещении, должна работать вентиляция.

Рассчитываем требуемую скорость удаления воздуха и кратность воздухообмена.

В используемом припое ПОС-61 содержится 39% Pb (свинец). При выполнении монтажных работ расход припоя примерно равен 5 г/час, из которых 1.95 г составляет Pb. Количество припоя, испарившееся при нормальной температуре жала паяльника (280 °С), не превышает 1% от его количества. Следовательно, количество испарившегося Pb составит примерно 19,5 мг/час. Требуемая скорость удаления воздуха должна быть не менее:
