Проектирование локальной вычислительной сети с применением структурированной кабельной системы

Содержание

1. Постановка задачи

1.1 Назначение проектируемой ЛВС

1.2 Описание взаимного расположения корпусов зданий, в которых размещаются абоненты ЛВС

1.3 Количество абонентов проектируемой ЛВС в каждом из задействованных зданий

1.4 Краткая характеристика сетевых технологий и технических решений, обусловленных в ТЗ на проектирование данной ЛВС.

2. Описание предлагаем

ых проектных решений

2.1 Краткое описание схемы организации физических связей в спроектированной ЛВС, разъяснение принятых обозначений элементов схемы

2.2 Указание мест размещения активного оборудования ЛВС

2.3 Перечень и характеристики оборудования, связанного с прокладкой кабелей СКС, его размещением

3. Обоснование выбора предлагаемого решения

3.1 Краткое описание и характеристики предлагаемых к использованию технических решений, оборудования и материалов

3.2 Расчет длины соединительных линий и сегментов, используемых для подключения абонентов ЛВС, с разъяснением методики расчета, принятых допущений, коэффициентов запаса

3.2.1 Расчет кабеля для первого этажа

3.2.2 Расчет кабеля для второго этажа

3.2.3 Здание номер 2. Расчет проводки для третьего этажа

3.2.4 Общая сумма проводки

3.2.5 Длина оптоволоконной кабели.

3.3 Расчет мощности, потребляемой от сети активным и серверным оборудованием ЛВС и определение параметров приобретаемого источника бесперебойного электропитания (ИБП)

4. Калькуляция затрат на оборудование и комплектующие

1. Постановка задачи

1.1 Назначение проектируемой ЛВС

Данная ЛВС предназначена для решения задачи объединения информационных ресурсов предприятия в мобильную систему, для оптимизации работы предприятия. Сеть представляет собой удобную систему организации взаимодействия различных отделов предприятия для более продуктивной и качественной работы всех отделов, а также предоставляет средства контроля за работниками предприятия, возможности оперативного изменения планов работ, оптимально быстрого сбора информации о ходе работ.

Так как предприятие занимает не одно здание, а находится в двух разделенных зданиях, сеть для данного предприятия - жизненно необходима. Основная цель - это обеспечение мобильности и оптимизированности рабочего процесса, что организовывается при помощи создания ЛВС внутри предприятия.

Основная суть введения сети- экономия времени.

1.2 Описание взаимного расположения корпусов зданий, в которых размещаются абоненты ЛВС

Наша задача - проектирование одной ЛВС в двух зданиях. Здание1 имеет 4 этажа, здание2-5 этажей. Расстояние между ними - 100 метров. Метод связи между зданиями будет основан на средствах оптической передачи данных. Между зданиями есть другие постройки. В обоих зданиях имеются кабельные тоннели, потому проводку кабеля между этажами осуществлять только по данным тоннелям.

1.3 Количество абонентов проектируемой ЛВС в каждом из задействованных зданий

Абоненты в 1 здании: 116_5; 117_2; 126_4; 130_2; 132_1; 209_2; 218_8;

Сервер: 240

Абоненты во 2 здании: 322_3; 344_3; 337_2; 339_4; 350_4;

Общее число абонентов в здании 1 - 24, в здании 2 - 16.

1.4 Краткая характеристика сетевых технологий и технических решений, обусловленных в ТЗ на проектирование данной ЛВС.

Сетевые технологии будут определятся прокладкой кабеля и используемыми материалами и оборудованием. Организацию сети будем выполнять по двухуровневой схеме:

1 уровень - это высокоскоростной Гбитный канал, которых включает в себя сервер и свитчи с поддержкой оптического канала передачи 1000Гбит/с. Итого это выразится технологией Ethernet 1000Base-LX, которая поддерживает стандарт IEEE 802.3z - 1 Гбит/с Ethernet технология, использует одномодовое волокно, дальность прохождения сигнала без повторителя до 5000 метров

2 уровень - это 100 Мбитные ветвящиеся каналы. Здесь используем технологию, заданную в ТЗ, являющуюся, впрочем, оптимальной: Ethernet 100Base-ТX. В качестве среды передачи данных спецификация l00Base-TX использует кабель UTP категории 5 или кабель STP Type 1. Максимальная длина кабеля в обоих случаях - 100 м. Длина сегмента до 100 метров.

Свитчи, используемые для прокладки ЛВС, используют оптические разъемы с поддержкой технологии GBIC. Поддержка GBIC технологии позволяет объединять отдельные устройства в один логический стек. При таком объединении коммутаторов появляется возможность управлять всем стеком через один IP-адрес, т.е. как одним устройством независимо от месторасположения составляющих узлов.

2. Описание предлагаемых проектных решений

2.1 Краткое описание схемы организации физических связей в спроектированной ЛВС, разъяснение принятых обозначений элементов схемы

При создании сети концентраторы соединили друг с другом иерархическим способом, образуя древовидную структуру. В схеме приняты следующие обозначения: корневой концентратор - это switch, который стоит рядом с сервером; концентратор N - это switch’и, которые размещены в кабинетах и соединены с корневым концентратором; компьютеры - это абоненты ЛВС.

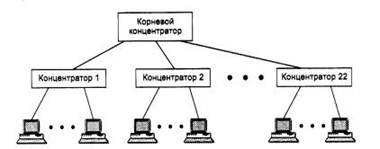

Иерархическое соединение концентраторов Ethernet

2.2 Указание мест размещения активного оборудования ЛВС

Серверная находится в отдельном кабинете. Это делается в основном исходя из целей безопасности, охлаждения (поддержание определенной температуры, вентиляция) и чтобы серверная не мешала работать сотрудникам (потому что в серверной обычно очень шумно из-за вентиляторов). В проекте серверная находится в кабинете №240 в здании 1.

Switch’и находятся в кабинетах в специальных сейфах (в целях безопасности). В проекте Switch’и находятся в кабинетах: 116, 126 (здание 1) и 218, 240, 322, 339,350 344 (здание 2). Расположение и количество всех Switch’ей выбрано наиболее оптимальным способом, т.е. так, чтобы прокладка проектируемой ЛВС была дешевле.

2.3 Перечень и характеристики оборудования, связанного с прокладкой кабелей СКС, его размещением

Структурированная кабельная система (Structured Cabling System, SCS) - это набор коммутационных элементов (кабелей, разъемов, коннекторов, кроссовых панелей и шкафов), а также методика их совместного использования, которая позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях.

UTP - кабель медный неэкранированный, независимо от категории выпускается в 4-парном исполнении. Обычно 2 пары для передачи данных, а две - для передачи голоса. Категория 5 специально разработана для поддержки высокоскоростных протоколов. На этом кабеле работают протоколы со скоростью передачи 100 Мбит/с (Fast Ethernet), 155 Мбит/с (ATM протокол), 1000Мбит/с (Gigabit Ethernet). Характеристики определяются в диапазоне 100 МГц. Улучшенная категория 5е разработана специально для поддержки протокола Gigabit Ethernet и передает данные одновременно по всем четырем парам.

Изготовление одномодового кабеля - сложный технологический процесс. Поэтому он дорогой.
