Компрессорные установки делятся по принципу действия компрессора на объемные и лопаточные.

По типу привода компрессора на приводные и прямодействующие (газомоторные).

По давлению всасывания на нормальные, дожимные и вакуумные; по развиваемому давлению на установки низкого давления (0,2-1 Мпа), среднего (1-ЮМпа), высокого (10-100Мпа) и сверхвысокого давления (выше ЮОМпа).

По располож

ению осей цилиндров - горизонтальное, вертикальное, угловое и оппозитное. Часто применяют компрессоры, которые относятся к типу крейцкопфных машин с оппозитным расположением цилиндров, при котором силы инерции возвратно - поступательно движущихся масс направлены в противоположные стороны, благодаря чему достигается хорошая уравновешенность инерционных сил (например компрессор 2ВМ-4-9/101).

По числу ступеней сжатия воздуха или газа бывают одно-, двух- и многоступенчатые

По количеству рядов, в которых расположены цилиндры компрессоры делятся на одно-, двух и многорядные.

По характеристике сжимаемого газа бывают воздушные и газовые.

В разделе представлены компрессорные станции типа СД и передвижные компрессорные станции типа ПКС.

Всё оборудование станций смонтировано на общей раме и установлено на шасси автомобиля (КрАЗ-65101, Урал-4320- КамАЗ-53228А) или салазках и защищено съёмным капотом. Привод компрессора - дизель. Компрессор и дизель оснащены всеми системами необходимыми для нормальной работы станции

В состав станции входят: четырехступенчатый поршневой компрессор с жидкостным охлаждением, приводной двигатель ЯМЗ-238М2, аналогичный тяговому двигателю автомобиля, холодильники, воздухопровод, система управления и защиты. Все оборудование станции закрыто металлическим кузовом.

Климатическое исполнение - УХЛ1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от минус 45 до +4

Скважина, эксплуатируемая установкой штангового скважинного насоса

Установка штангового скважинного насоса (УШСН рис 6) представляет собой скважину, в которую на колонне НКТ 3 спущен глубинный насос объемного действия 2 с возвратно-поступательном движением плунжера. Плунжер насоса со сквозным каналом колонной полых стальных штанг 4, размещенных внутри колонны НКТ, соединен с наземным приводом, установленным на поверхности земли около устья скважины. Наземный привод через колонну штанг, передает возвратно-поступагельное движение плунжеру скважинногонасоса, в результате чего насос добываемую нефть по колонне НКТ подает на поверхность.

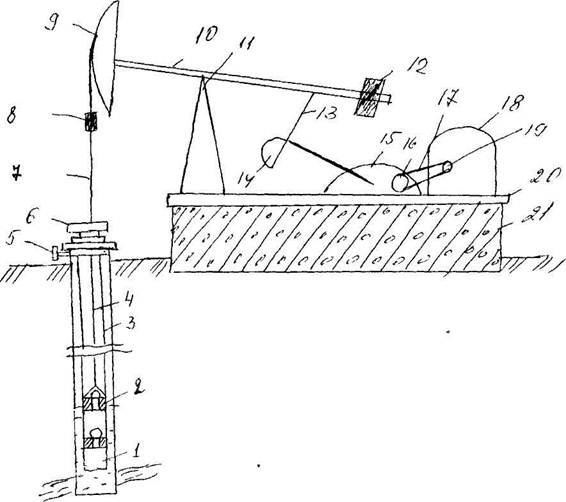

Рис. 6 Схема штангового скважинной установки

1-фильтр, 2-скважинный насос, 3-насосно-компрессорные трубы, 4-насосные штанги, 5-тройник, 6-устьевой сальник, 7-сальниковый шток, 8-канатная подвеска, 9-головка

Устьевое оборудование такой скважины обеспечивает подвеску в скважине колонны НКТ, направление добытой нефти в наземный трубопровод и герметизацию верхней части колонны штанг, соединенной с наземным приводом. В качестве наземного привода УШСН широкое распростра­нение получил механический привод, - станок—качалка.

Станок-качалка представляет собой кривошипно-коромысловый механизм одностороннего действия, преобразующий вращательное, движение точки подвеса штанг. Конструктивно станок-качалка состоит из рамы с вертикальной стойкой, на которой подвижно установлен балансир (коромысло). К переднему плечу балансира (со стороны устья скважины) на канатной подвеске крепится верхний конец колонны штанг, спущенных в скважину и передающих возвратно-поступательное движение плунжеру скважинного насоса.

Заднее плечо балансира станка-качалки через траверсу соединяется с кривошипами, закрепленными на тихоходном валу редуктора, установленного на раме. Быстроходный вал редуктора через клиноремонтную передачу связан с валом электродвигателя, закрепленного неподвижно на специальной платформе, связанной подвижно с рамой станка-качалки.

На заднем плече балансира или на кривошипах устанавливаются уравновешивающие грузы, предназначенные для выравнивания нагрузки на двигатель в процессе работы и обеспечивающие уменьшение потребного крутящего момента на кривошипе станка-качалки. Уравновешивающие грузы существенно увеличивают массу станка-качалки, вызывают значительные динамические нагрузки в приводе, что приводит к необходимости строительства мощного фундамента под раму станка-качалки.

Для обслуживания и ремонта станков-качалок используется специальная техника, получившая название агрегатов наземного ремонта.

Штанговые скважинные насосы -малогабаритные плунжерные насосы объемного действия, имеющие цилиндрическую наружную поверхность диаметрами от 48,2 до 114 мм, длину цилиндров от 2 до 7 м. Спуск и подъем насосов в скважины осуществляют на колонне НКТ или колонне штанг в зависимости от модели скважинного насоса.

Штанги насосные, полые внутри предназначены для передачи возвратно-поступательного движения от наземного привода к штанговому скважинному насосу, установленному в скважине.

Штанги между собой соединяются на резьбовых муфтах, образуя штанговую колонну. Отдельная штанга представляет собой стальной стержень круглого сечения длиной от 1 до 8 м, диаметрами 16; 19; 22; 25; 28 мм. Для транспортировки штанг на промысле используются специальные агрегаты перевозки штанг (АПШ) Спуск и подъем штанг в скважину осуществляют подъемники, используемые для работы с НКТ.

СМЕСИТЕЛЬНЫЕ УСТАНОВКИ

При освоении скважин, их капитальном ремонте проводят такие операции как цементирование нефтяных и газовых скважин, гидроразрыв пласта, ремонтно-изоляционные работы. Эти работы требуют специального оборудования, позволяющего аккумулировать и транспортировать сухие тампонажные материалы к месту проведения работ, готовить растворы заданной консистенции.

Смесительные установки предназначены для приготовления цементных растворов и различных тампонажных смесей, могут быть использованы для приготовления из глинопорошков нормальных и утяжеленных промывочных жидко­стей, для транспортировки песка, приготовления песчано-жидкостной смеси и подачи ее на прием насосных установок при гидроразрыве нефтяных и газовых пластов и гидропескоструйной перфорации.

Установки на шасси транспортной базы и в основном состоят из следующих основных узлов: бункера; смесительного устройства, приемной воронки; загрузочного шнека; дозирующих винтовых конвейеров; коробки отбора мощности; карданных валов.

У установки смесительной УС 8 по сравнению с установкой увеличен объем осреднительной емкости и бункера с 4 м до 6 м , что позволило увеличить производительность приготовления тампонажного раствора в 2,7 раза (С 10 дм3/с до 27 дм3/с).

Установка УДКПС позволяет готовить жидкие смеси на основе соляной кислоты.

Установки УС6-30 работают совместно с цементировочным агрегатом. От водоподающего блока агрегата подводится вода в необходимом объеме к смешивающему устройству установки. Одновременно обеспечивается регулируемая подача томпанажной смеси. Готовый раствор подается на цементировочный агрегат.
