Эксплуатациянефтяных и газовых месторождений

Управление спуско-подъемными операциями электропневматическое и ручное механическое и идет из кабины оператора.

У установки УРГ-32 управление электрогидравлическое, что обеспечивает большую плавность, а следовательно, и безопасность.

Особенности установки подъемной УПР-32Т заключается в следующем:

В системе электрооборудования автомобиля предусмотрены места (выводы) для подключения,

расположенных в технологической кабине, на пульте управления дублирующих контрольно-измерительных приборов, и места для подключения к базовым источникам электроэнергии исполнительных элементов технологического оборудования, в т. ч систем автоматики, блокировок, освещения. Суммарная мощность электроэнергии потребляемой исполнительными элементами, при работе в ночное время и работающем двигателе составляет не более. 250-300 Вт.

Установка УПТ-32 смонтирована на базе трактора Т-170М01, что повышает проходимость установки в сложных дорожных условиях Западно-Сибирского комплекса. Привод механизмов установки осуществляется от дизеля трактора Д-170.

Агрегат для ремонта и бурения скважин АР 32/40М отличается наличием односекционной вышки с открытой передней гранью. Это сокращает время на установку вышки в рабочее положение, и после окончания работ - в транспортное.

ПОДЪЕМНЫЕ УСТАНОВКИ СРЕДНЕЙ ГРУЗОПОДЪЕМНОСТИ

Установки средней грузоподъемности (40-80кН) представлены агрегатами АПРС - 40, УПТ1-50Б, УПА -60 и А-60/80.

Агрегаты АПРС-40 и АПРС-40К являются самоходными нефтепромысловыми машинами смонтированной на шасси трехосного автомобиля высокой проходимости Урал 4320-1912-30 или КРАЗ-260 (АПРС-40 -на базе КАМАЗ-43118)

Состоят из однобарабанной лебедки и двухсекционной телескопической вышки с талевой системой. Гидросистема и пневмосистема агрегата АПРС-40 обеспечивают работу с гидроключем "ойл-кантри". Агрегат имеет необходимую устойчивость без крепления вышки к внешним якорям.

Агрегат АПРС-40 выполнен во взрывобезопасном исполнении в соответствии с требованиями стандартов безопасности труда, а также РД 08-200-98 "Правила безопасности в нефтяной и газовой промышленности". Имеет трансформатор для подключения агрегата от 220В. Агрегат оснащен дополнительной лебедкой для подъема ключа, боковыми опорными домкратами, уровнемером, пневмосистема оснащена осушителем воздуха.

Установка УПТ1-50Б - самоходная, смонтирована на болотоходном гусеничном тракторе Т-170МБ01, обладает повышенной проходимостью и устойчивостью. Привод исполнительных узлов и механизмов - от двигателя трактора, лебедки и ротора - через трансмиссию; подъем вышки, привод гидрораскрепителя и механизма для свинчивания и развинчивания труб -гидравлический; включение фрикционных муфт - пневматическое.

Управление всеми механизмами установки расположено в кабине трактора. Подъемом вышки управляют с земли.

Конструкция установки отличается следующими особенностями: наличием управляемого с земли механизма фиксации вышки в транспортном положении, наличием площадки для обслуживания неподвижного конца талевого каната, улучшенной видимостью устья скважины из кабины машиниста, повышенной надежностью конической передачи привода лебедки, установкой компрессора под капотом двигателя трактора. Установка может быть поставлена с гусеницами нормальной ширины (500 мм) и увеличенной (920 мм).

Конструктивные особенности агрегата А-60/80 это наличие одно или двухбарабанной лебедки с дисковыми пневматическими муфтами, позво­ляющими оперативно переключаться с одного диапазона на другой и не требующей дополнительного компрессора. Буровой барабан с канавками Лебуса, обеспечивает равномерное наматывание каната; выдвижение верхней секции гидроприводной лебедкой, которая используется для выполнения вспомогательных работ; гидродомкраты (аутригеры) двухстороннего действия.

Фонтанная скважина

Фонтанной скважиной называется добывающая скважина, в которой подъем нефти от забоя до устья осуществляется за счет естественной энергии продуктивного пласта. Эксплуатация такой скважины является наиболее экономически выгодной за счет простоты конструкции и отсутствия дополнительных затрат энергии на подъем нефти.

Фонтанная скважина отличается от скважины, законченной бурением. Для обеспечения подьема нефти в колонну спускают специальную колонну труб, насоно-компрессорных (НКТ). Рис. 4

Колонна НКТ подвешивается на специальном устьевом оборудовании скважины, получившем название фонтанной арматуры. Фонтанная арматура устанавливается на устье скважины. Она служит для подвески колонны НКТ, спущенной в скважину, герметизации устья, направления добытой нефти в наземные трубопроводы и регулирования режима эксплуатации скважины.

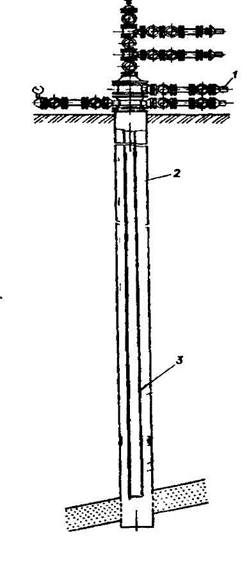

Рис. 4 Принципиальная схема конструкции фонтанной скважины.

Колонна НКТ является каналом для подъема нефти от забоя скважин до устья. Длина колонны НКТ достигает 3000 м. Собирается колонна из стандартных НКТ длиной от 5 до 10 м, определенным наружным диаметром 33; 42; 48; 60; 73; 89; 102; 1 14 мм при толщине стенки от 4 до 7 мм. Соединяются трубы между собой при помощи специальных резьбовых муфт. Масса спущенной НКТ достигает десятков тонн. Спуск и подъем колонны НКТ производится специальной техникой - подъемными агрегатами.

Фонтанная арматура представляет собой стальные толстостенные трубные конструкции, тройники, крестовины и запорные устройства, соединяемые между собой посредством фланцевых болтовых соединений. Все узлы и детали арматуры рассчитаны на работы при высоких давлениях в 7; 14; 21; 35; 70 и 105 МПа. Масса фонтанной арматуры достигает сотни килограммов и зависит от наличия примесей в добываемой продукции.

Применяют два вида фонтанной арматуры: крестовая, обычно используется на нефтедобывающих скважинах, в продукции которых нет механических примесей, для продукции скважин с повышенным содержанием механических примесей используются троиниковые схемы фон­танной арматуры, (рис.5)

Монтаж и демонтаж требуют использования грузоподъемной техники.

Рис. 5 Схема фонтанной арматуры тройникового (а) и крестового (б) типа

а- 1-манометр. 2-запорное устройство, 3-фланец под манометр, 4-запорное устройство, 5-тройник. 6-дроссель, 7-переводник трубной головки. 8-отлветный фланец. 9-трубная головка б - обозначения те же, кроме 5-крестовина

Компрессорные установки

В процессе освоения скважины в основном используется компрессорный способ, который заключается в нагнетании сжатого воздуха в межтрубное пространство для вытеснения жидкости через насосно-компрессорные трубы и аэрации столба жидкости с целью уменьшения ее плотности и снижения гидростатического давления на забой. В таких случаях применяют передвижные компрессорные установки поршневого типа с дизельным приводом.
