Построение моделей статики по методике активного эксперимента

2.3 Проверка воспроизводимости эксперимента

Проверка воспроизводимости эксперимента проводится аналогично ПФЭ.

Рассчитанные для рассматриваемого примера значения занесены в последний столбец табл. 2.4.

Если вычисленное по данным эксперимента (эмпирическое) значение критерия G (G=0,2546)окажется меньше критического зна

чения Gкр, найденного по таблице для n1вос = m – 1 и n2вос = N и выбранного уровня значимости qвос = 0,05 (в данном случае Gкр=0,3894), то гипотеза об однородности выборочных дисперсий отвечает результатам наблюдений. В данном случае воспроизводимость эксперимента выполняется.

2.4 Построение диаграммы рассеяния

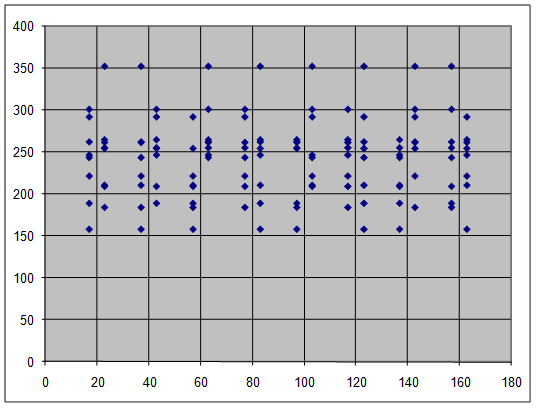

Вид диаграммы рассеяния приведен на рисунке 1.

Рисунок 1

Рассчитанные значения вкладов и количество выделяющихся точек для соответствующих факторов приведены в таблице 2.6.

Таблица 2.6

2.5 Последовательность выделения наиболее существенных переменных при помощи выборочных ортогональных матриц планирования

Выделение наиболее существенных переменных и их ранжирование можно произвести двумя способами: с помощью вкладов и ортогональных выборочных МП.

Визуальное оценивание показало, что самыми существенными факторами являются и , имеющие и наибольшие абсолютные величины вкладов, и наибольшее число выделяющихся точек (соответственно восемь и четыре). Построим ВОМП ПФЭ типа для этих двух факторов (табл. 2.7), где – число факторов в ВОМП, – номер строки ВОМП.

Столбцы заполняются данными табл. 2.5 следующим образом. Для каждой строки ВОМП выбирается строка в исходной МП, где факторы и имеют такие же знаки. Например, для первой строки табл. 2.7 ( и ) выбираются строки 1,7,9 и 10 табл. 2.5. Таким образом, в каждой строке ВОМП (табл. 2.7) оказалось по 4 параллельных опыта (,, и ). Построчные средние значения отклика даны в графе .

Таблица 2.7

В графе Sg2выб приведены несмещенные оценки построчных дисперсий, однородность которых проверяется с помощью G-критерия Кохрэна. Расчетное значение критерия G=0,455986, а критическое Gкр=0,6841. Т.к. G<Gкр, можно сделать вывод об однородности оценок дисперсии.Оценки коэффициентов нормированного уравнения регрессии на основании данных ВОМП получились:
