5.1 Характеристики рессорного подвешивания двухосной тележки грузового вагона

Таблица 5.1

Параметры пружин рессорного комплекта

Вертикальная жесткость блока двухрядной пружины

Жесткость двухрядной пружины равна сумме жесткостей наружной и внутренней однорядных пружин :

,(5.1)

где – номер однорядной пружины в блоке многорядной пружины .

Жесткости наружной и внутренней пружин определяем по формуле:

,(5.2)

где – диаметр прутка;

– средний диаметр пружины;

– модуль упругости второго рода (Н/м2).

Жесткости наружной и внутренней пружин соответственно:

;.

Жесткость одной двухрядной пружины равна:

Так как рессорный комплект состоит из 7 двухрядных пружин, то вертикальная жесткость рессорного комплекта составляет:

,(5.3)

Поперечная жесткость однорядных пружин

Поперечная жесткость пружин определяется по формуле:

,(5.4)

где – боковая нагрузка на пружину;

– поперечное смещение верхнего узла пружины при защемленных концах пружины:

,(5.5)

где - коэффициенты:

(5.6)

, – полярный и осевой моменты инерции сечения прутка однорядной пружины:

(5.7)

– диаметр прутка однорядной пружины;

– модули упругости первого и второго рода, ( Н/м2 ).

– свободная высота пружины;

– деформация рессорного комплекта под вертикальной нагрузкой:

,(5.8)

- массы тары, тележки, надрессорной балки, груза;

– ускорение свободного падения, 9,8 м/с2;

– вертикальная нагрузка на один рессорный комплект, .

Деформация рессорного комплекта под вертикальной нагрузкой равна:

Таблица 5.2

Значения коэффициентов и моментов инерции для пружин

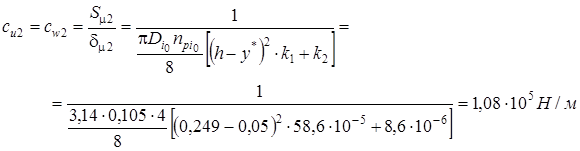

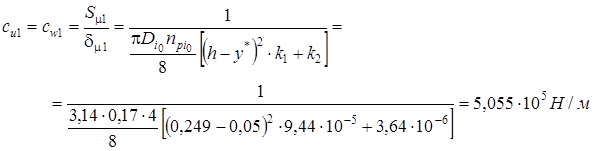

Поперечная жесткость наружной и внутренней пружин соответственно:

Поперечная жесткость двухрядной пружины и рессорного комплекта

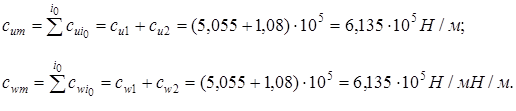

Двухрядная пружина имеет жесткость:

(5.9)

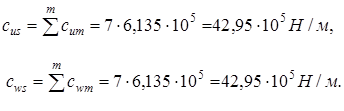

Жесткость рессорного комплекта равна:

(5.10)
