Волоконно-оптические системы передачи данных

Задача 1

Определить затухание (ослабление), дисперсию, полосу пропускания и максимальную скорость передачи двоичных импульсов в волоконно-оптической системе с длиной секции L (км), километрическим (погонным) затуханием (ослаблением) a (дБ/км) на длине волны излучения передатчика l0 (мкм), ширине спектра излучения Dl0,5 на уровне половины максимальной мощности излучен

ия.

Длина секции L=113 км.=113.103 м.

Тип волокна - LEAF (одномодовое оптическое волокно со смещённой ненулевой дисперсией).

Затухание α=0,24 дБ/км.=0,24.10-3 дБ/м.

Длина волны λо=1,56 мкм.=1,56.10-6 м.

Спектр ∆λ0,5=0,15 нм.=0,15.10-12 м.

Хроматическая дисперсия D=4,2 пс/(нм.км)

Результирующее максимальное затухание секции находится из соотношения:

αм=α.L+αс.Nс дБ.

где:

αс – потери мощности оптического сигнала на стыке волокон строительных длин кабеля (αс = 0,05 дБ)

Nс – число стыков, определяемое:

Nс = Е[L/lС–1] = 113/2–1 = 55

где:

lС = 2 км.

αм = 0,24.10-3.113.103+0,05.55 = 29,87 дБ.

Результирующая совокупная дисперсия секции находится:

с.

Полоса пропускания оптической линии определяется из соотношения:

Гц.

Максимальная скорость передачи двоичных оптических импульсов зависит от ∆Fов и их формы, которую принято считать прямоугольной или гауссовской:

Вг=1,34.∆Fов=1,34.5,25.106=7,03.106 бит/с.

Задача 2

Определить характеристики многомодового лазера с резонатором Фабри – Перо (FP) и одномодового лазера с распределенной обратной связью (DFB).

Определить число мод в лазере FP, для которых выполняется условие возбуждения в полосе длин волн Dl при длине резонатора L и показателе преломления активного слоя n.

Определить частотный интервал между модами и добротность резонатора на центральной моде lО при коэффициенте отражения R.

Изобразить конструкцию полоскового лазера FP.

Изобразить модовый спектр.

Определить частоту и длину волны генерируемой моды в одномодовом лазере DFB для известных значений дифракционной решетки m и длины лазера L.

Изобразить конструкцию лазера DFB.

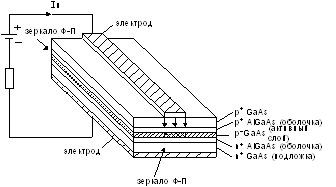

Конструкция полоскового лазера FP:

Модовый спектр:

Конструкция лазера DFB:

Параметры лазера FP:

Длина лазера L=300 мкм.=300.10-6 м.

Dl=45 нм.=45.10-9 м.

n=3,3.

lО=0,4 мкм.=0,4.10-6 м.

R=0,39.

Частота моды определяется из соотношения:

где:

С – скорость света (3.108 м/с),

m – номер моды,

L – длина резонатора,

n – показатель преломления.

Расстояние между модами определяется из соотношения:

м.

Добротность резонатора на центральной моде l0 определяется из соотношения:

Число мод в интервале Dl определяется отношением:

M=Dl/Dlm=45.10-9/0,8.10-10=556,9

Параметры лазера DFB:

Длина лазера L=250 мкм.=250.10-6 м.

Порядок решётки m=7.

Шаг решётки d=0,7 мкм.=0,7.10-6 м.

Показатель преломления nэ=3,68.

Для определения длины волны и частоты генерации одномодового лазера DFB необходимо воспользоваться соотношениями:

l0.m=2d.nэ =>

м.

Гц.

Гц.

Задача 3

Построить зависимость выходной мощности источника оптического излучения от величины электрического тока, протекающего через него.

Для заданных тока смещения и амплитуды модулирующих однополярных импульсов определить графически изменение выходной модуляционной мощности Рмакс и Рмин и определить глубину модуляции h. По построенной характеристике указать вид источника.

I, мА

0

5

10

15

18

20

22

24

26

28

P1, мкВт

0

15

30

45

60

90

160

230

310

370

Ток смещения I=13 мА.

Амплитуда тока модуляции Im=4 мА.

Описание: к задаче-3

Рис. Ватт - амперная характеристика.

Pmax = 46 мкВт.

Pmin = 33 мкВт.

Для определения глубины модуляции используем соотношение:

(в разах).

Задача 4

Построить график зависимости чувствительности фотодетектора от длины волны оптического излучения по данным.

Используя график и данные определить величину фототока на выходе p-i-n фотодиода. По графику определить длинноволновую границу чувствительности фотодетектора. Определить материал для изготовления прибора.

Чувствительность, А/Вт

0,3

0,45

0,53

0,58

0,62

0,67

0,7

0,73

0,65

0,1

Длина волны, мкм.

0,85

1,0

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,78
