838 Многоканальная система передачи информации

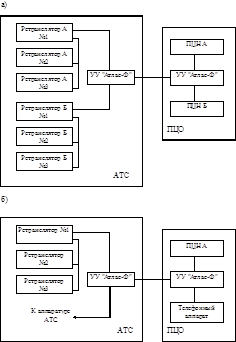

Рис. 3.1 . Варианты использования устройства уплотнения "Атлас-Ф":

а) совместно с двумя СПИ "Фобос" по выделенной линии;

б) совместно с одной СПИ "Фобос" по занятой линии;

3.2 Описание работы принципиальной схемы приемопередатчика

Два иде

нтичных блока приемопередатчика (ПрП), один из которых установлен в контролируемом пункте (КП), а другой в диспетчерском пункте (ДП), служат для обмена сообщениями и командами между КП и ДП по трехпроводной (Л1, Л2, ЗЕМЛЯ) линии связи, которая образует два канала (Л1 – земля и Л2 – земля). Блоки ПрП обеспечивают одновременную встречную прердачу сигналов от КП к ДП и от ДП к КП по каждому из каналов.

ПрП состоит из:

1) передатчика и приемника сигналов канала Л1 – ЗЕМЛЯ на VD1, VD8, VD9, KV1;

2) передатчика и приемника сигналов канала Л2 – ЗЕМЛЯ на VD4…VD7, VD10, VD11, KV2;

3) схемы управления передатчика на DD1 и DD3;

4) схемы логической обработки принятых сигналов на DD2, DD4, DD5;

5) схемы управления индикаторами на DD5.3, DD5.4, DD4.2.

При одновременной передаче сигналов «1» от КП к ДП и от ДП к КП транзисторы МУС Л! КП и МУС Л! ДП закрыты, на клемму Л! КП и Л! ДП поданы одинаковые напряжения минус 24В, ток по Л! не течет, реле KV1 КП и KV1 ДП отпущены, их контакты разомкнуты.

При передаче сигнала «0» от КП к ДП и сигнала «1» от ДП к КП, МУС Л1 КП открыт, и ток течет по цепи: минус 24В ДП – KV1 ДП – линия Л1 – KV1 КП – переход К-Э МУС Л1 – корпус, при этом реле KV1 ДП и KV1 КП срабатывает и их контакты замыкаются.

При передаче сигнала «0» от ДП к КП и сигнала «1» от КП к ДП, МУС Л1 ДП открыт и ток течет по цепи: минус 60В – минус 24В КП точка А – реле KV1 КП – линия 1 – реле KV1 ДП – переход К-Э МУС Л1 ДП – корпус. При этом реле KV1 КП и KV1 ДП срабатывают и их контакты замыкаются.

При одновременной подаче сигналов «0» от КП к ДП и от ДП к КП транзисторы МУС Л1 КП и МУС Л1 ДП открыты, напряжение на клеммах Л1 КП и Л1 ДП отсутствует, ток по линии Л1 не течет, реле KV1 КП и KV1 ДП отпущены и их контакты разомкнуты.

. В дежурном режиме работы, с целью контроля за исправностью линии связи, в точку Б-КП подано напряжение минус 48В (транзисторы МУС Л2 и МУС 48 в КП закрыты), а в точку Б-ДП подано напряжение минус 24В. Транзисторы МУС Л2 и МУС ДОПОЛ. закрыты и по линии Л2 течет ток по цепи: минус 60В КП – минус 48В в точке В – реле KV2 КП – линия Л2 – реле KV2 ДП – минус 24В в точке Б-ДП – корпус. При этом по обмоткам реле KV2 КП и ДП течет ток и их контакты замкнуты. По каналу Л1 – ЗЕМЛЯ в дежурном режиме от КП передается сигнал «1», а от ДП – сигнал «0» (п. 3.3.). При коротком замыкании проводов Л1 и Л2 между собой, напряжение на клемме Л2 ДП уменьшается, ток через обмотку KV2 ДП прекращается, его контакты размыкаются, что воспринимается ДП как сигнал АВАРИЯ. При обрыве проводов Л1 и Л2 ток через обмотки реле KV2, KV2 прекращается, что также воспринимается ДП как сигнал АВАРИЯ.

Выходной транзистор МУС 48В во всех режимах, кроме дежурного, открыт, точка В соединена с корпусом и напряжение в точке Б не может превышать минус 24В. Контакт ЗАП-7А в схеме КП никуда не подключен и на нем установлен сигнал «1». Передатчики КП функционируют согласно табл. 3.1.

Таблица 3.1

Примечание: Знак «Х» означает, что сигнал может быть любой, как «0», так и «1». Из табл. 3.1 видно, что при сигнале «0» на входе Л1.Л2, контакт по линиям Л1 и Л2 передается сигнал «0» независимо от сигналов на других входах. При сигнале «1» на Л1.Л2 и сигнале «0» на Л1.Л2 конт 10А по линиям Л1 и Л2 передается сигнал «1», независимо от сигналов на других входах. Схема управления передатчиками ДП работает аналогично, отличие лишь в том, что точка В-ПрП ДП соединена с корпусом постоянно, а на вход ЗАП-7А в дежурном режиме подается сигнал «0», благодаря чему в точке Б-ПрП ДП устанавливается напряжение минус 24В. Кроме того, при переходе команды ПУСК сигнал «0» на Л2 устанавливается с помощью отдельного МУС ДОПОЛ. конт 25А ПрП ДП. Приемник принимает сигналы, передаваемые по этому каналу передатчиком КП и воспроизводит их на своем выходе «1» конт. 2А-Х1. Наличие тока в линии Л1 и, следовательно, состояние контактов реле KV1 зависит как от сигнала, передаваемого от КП к ДП, так и от сигнала, передаваемого в этот момент от ДП, как указано в табл. 3.2.
