838 Многоканальная система передачи информации

Содержание

Введение 3

1.Преобразователи частоты . 5

1.1 Напряжение модулятора 5

1.2 Рабочее затухание модулятора 6

2. Многоканальная система передачи информации 8

3. Разработка СПИ 13

3.1 Предназначение и функциональная схема . 13

3.2 Описание работы принципиальной схемы приемопередатчика . 14

Заключение 19

Список использованной литературы . 20

Введение

Актуальность темы. Появление новых информационных технологий приводит не только к тому, что человек начинает овладевать новыми колоссальными объемами информации, но и к тому, что новые информационные технологии коренным образом меняют социальный, культурный порядок развития.

Информационные технологии оказывают все возрастающее влияние на формирование личности, семьи, образа жизни, изменяют сферу образования и, в свою очередь, образование должно стать той структурой, в которой формируется сознание будущих поколений, живущих в информационном обществе.

Предметом исследования является коммуникационные технологии

Объектом исследования выступают многоканальные системы передачи информации по профилю электрической связи.

Основной целью данного проекта представляется выявление особенностей многоканальной системы передачи информации, её возможностей, недостатков, разработок.

Таким образом, можно выделить следующие задачи для работы над проектом:

1) Рассмотреть преобразование частот

2) Спроектировать и охарактеризовать модуляторы

3) Подвести итоги исследования

Научная новизна проекта заключается в том, что коммуникационные технологии развиваются достаточно очень быстро, но полным описанием таких систем очень мало, именно поэтому данная работа выступит в качестве нового проекта по многоканальным системам передачи информации.

В работе представлены чертежи, рисунки, схемы, которые наглядно демонстрируют преобразование в многоканальных системах информации.

В работе были использованы следующие виды литературы: теоретические источники, статьи, техническая литература, что говорит о том, что данная работа охватывает весь цикл технических возможностей данных систем, которые детально описываются в настоящем курсовом проекте.

1) Ефимчик М.К. Технические средства электронных систем: Учебное пособие. - М.: Тесей, 2006

2) Каяцкас А.А. Основы радиоэлектроники: Учеб. пособие для вузов. - М.: Высшая школа, 2003.

3) Манаев Е.И. Основы радиоэлектроники: Учеб. пособие для вузов. -М.: Радио и связь, 2005.

4) Головин О.В., Кубицкий А.А Электронные усилители. - М.: Радио и связь, 2008

5) Метрология и электроизмерения в телекоммуникационных системах: Учебник для вузов /А.С. Сигов, Ю.Д. Белик. и др./ Под ред. В.И. Нефедова. - 2-е изд., перераб. и доп. - М.: Высш. шк., 2008

6) Бакланов И.Г. Технологии измерений в современных телекоммуникациях. - М.: ЭКО-ТРЕНДЗ, 2007

1.Преобразователи частоты

1.1 Напряжение модулятора

Экспериментальное исследование основных параметров и характеристик схем модуляторов многоканальных систем передач.

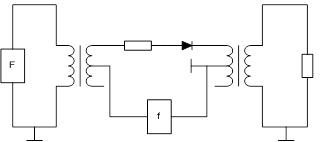

1.1 Схема простейшего модулятора

В результате передачи сигнала от F к f получаем два вида сигнала: на входе и на выходе.

1.2 Диаграмма напряжения на входе

1.3 Диаграмма напряжения на выходе

На модулятор поданы частоты F = 8 кГц и f = 64 кГц, внутренне сопротивление генераторов сигнала и сопротивление нагрузки модуляторов приняты равным 600 Ом.

Таблица 1.1

Нагрузка модуляторов

f, кГц

Рвых, дБ

F = 8

-18,37

f = 64

-5,22

f + F = 72

-21,75

f – F = 56

-22,62

f – 2F = 48

-56,55

f + 2F = 80

-56,55

f – 3F = 40

-78,30

f + 3F = 88

-78.30

3f + F = 200

-33,05

Рис 1.1

Спектральный состав тока на выходе модулятора

1.2 Рабочее затухание модулятора

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, найдем рабочее затухание модулятора.

αр = Рвх – Pвых = -3 – (-17,40)= 14,40 дБ

1.2 Схема балансного модулятора

1.4 Диаграмма напряжения на входе:

1.5 Диаграмма напряжения на выходе:

2. Многоканальная система передачи информации

В цифровой системе передачи информации (СПИ) передаваемый сигнал является последовательностью М-ичных символов.

Значение каждого символа передается при помощи радиоимпульса прямоугольной формы, используя один из методов модуляции, описанных в разд. 2.8. В процессе передачи сигнала по линии эти импульсы случайным образом искажаются (обычно это происходит из-за наличия мультипликативной помехи) и появляется аддитивная помеха.

Демодулятор к моменту окончания очередного принимаемого импульса должен указать (точнее, угадать), которое из М возможных значений символа было передано с данным импульсом. Очевидно, что иногда демодулятор будет выдавать ошибочные решения, поэтому желательно применять такой способ обработки импульса, который при заданных характеристиках сигналов и помех обеспечивает минимум полной вероятности ошибки Р. Это и есть главный критерий качества приема в цифровой СПИ.[1]

Чтобы следовать этому критерию, для обработки очередного импульса нужно использовать такой алгоритм, который учитывает все сведения об ожидаемом импульсе, которые известны к данному моменту (момент прихода и длительность, несущая частота и начальная фаза, характер искажений огибающей и закон паразитной внутриимпульсной фазовой модуляции и т.п.). Это и есть априорные сведения, и чем их больше, тем меньше будет вероятность ошибок, допускаемых демодулятором, который учитывает эти сведения.
