Прибор с зарядовой связью

Благодаря наличию двух областей передачи, в которые распределяются зарядовые пакеты, число переносов уменьшается вдвое. Например, если светочувствительная область содержит. 500 воспринимающих электродов, а для передачи используется трехтактная система, то каждая передающая область должна содержать по 250 ПЗС-элементов или 750 электродов (так как в трехтактной системе каждый передающий ПЗС-элеме

нт состоит из трех электродов). Следовательно, число переносов для самой удаленной от выхода точки составит 750.

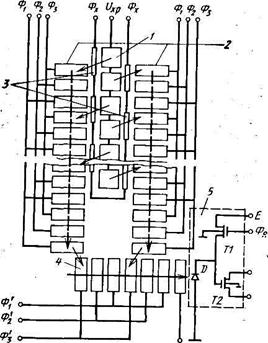

Рис.13. Организация строчного ФСИ с отдельными светочувствительной и передающей областями:

1 - электроды светочувствительной области; 2 - передающие электроды: 3 - связывающие электроды; 4 - двухразрядный сдвиговый регистр; 5 – выходная схема считывания

Выходная схема считывания состоит из плавающей диффузионной области D, МДП-транзистора T1, восстанавливающего потенциал этой области, и транзистора Т2, на затвор которого воздействует изменение потенциала плавающей диффузионной области, пропорциональное поступившему зарядовому пакету. Транзистор Т2 обычно является входом истокового повторителя. Импульсная диаграмма выходных сигналов приведена на рис.14. В такте Фл, совпадающем по времени с тактом Ф'з, диффузионная область D через восстанавливающий транзистор 77 заряжается до высокого отрицательного напряжения, равного Е. Затем в такте Ф'з очередной зарядовый пакет поступает на диффузионную область D, вызывая изменение ее потенциала.

Рис.14. Импульсная диаграмма сигналов на выходе строчного ФСИ

При использовании строчных ФСИ развертка изображения по вертикали осуществляется механическим сканированием с помощью зеркального барабана или качающегося зеркала, которые последовательно направляют полоски изображения на ФСИ. Малогабаритная камера, разработанная на основе строчного ФСИ, обеспечивает передачу 8 кадров в секунду, имеет размеры 51X102X76 мм3 и потребляет мощность 2,5 Вт.

Строчные ФСИ используются главным образом в фототелеграфии и реже в телевидении. Отдельные фрагменты рисунка, помещенного на вращающийся барабан, через щелевой экран поступают на линзу, которая фокусирует их на фотосчитывающую ПЗС-линейку. В результате последовательно передаются все фрагменты изображения, которые после преобразования в видеосигналы позволяют передать и воспроизвести изображение.

6 Матричные (плоскостные) ФСИ

Устройства на основе строчных ФСИ позволяют передавать изображение с низкой скоростью и не обеспечивают высокого качества видеосигналов. Поэтому телевизионные передающие камеры строят главным образом на основе матричных ФСИ.

Используются четыре основных способа организации матричных формирователей сигналов изображений на ПЗС: кадровая, строчная, строчно-кадровая, адресная. Эти организации отличаются способом считывания картины зарядовых пакетов.

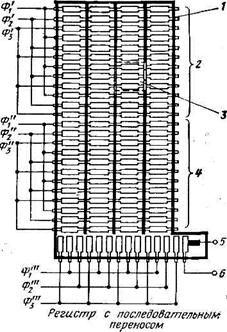

Рис.15. ФСИ с кадровой организацией:

1 - каналоограничивающая диффузионная область; 2 - оптическая секция; 3 - элемент изображения; 4 - секция хранения; 5 - выход видеосигнала; 6 - выходной затвор

ФСИ с кадровой организацией состоит из трех секций (рис.15): фотоприемной (оптической), представляющей собой матрицу ПЗС требуемого формата; секции хранения того же формата, в которой хранится картина зарядов; секции считывания, состоящей из СР на ПЗС и выходного считывающего элемента, преобразующего зарядовые пакеты в видеосигналы.

Картина зарядов, накопленные в фотоприемной секции, после окончания кадра с помощью соответствующей последовательности тактовых импульсов быстро сдвигается в секцию хранения. Таким образом, после восприятия изображения весь кадр сдвигается в секцию хранения и фотоприемная секция готова к приему следующего кадра. В течение времени формирования следующего кадра информация из секции хранения построчно передается в выходной СР, откуда она поэлементно передается на выходной считывающий элемент (подобно тому, как в строчном ФСИ). Тактовая частота сдвига в выходном регистре должна быть в r раз (где r — количество элементов в одной строке) выше тактовой частоты в секции хранения для того, чтобы к моменту поступления в регистр следующей строки обеспечить передачу на выход всех зарядовых пакетов предыдущей строки.

Достоинствами кадровой организации процесса Сканирования являются высокое качество передаваемого изображения, возможность чересстрочной развертки, топологическая простота и регулярность кристалла. Высокое качество видеосигналов достигается благодаря тому, что после восприятия изображения картина зарядов быстро сдвигается в защищенную от света секцию хранения и поэтому не происходит дополнительной засветки при сканировании, вызывающей искажения видеосигналов. Чересстрочная развертка является прогрессивным методом считывания информации, позволяющим вдвое уменьшить частоту следования видеосигналов при сохранении того же качества изображения. В ФСИ на ПЗС она может быть получена следующим образом.

В трехтактной системе каждый светочувствительный элемент содержит три электрода. При интегрировании изображения только один из них находится под напряжением смещения и накапливает заряды, два остальных электрода необходимы для направленной передачи зарядов и используются только при сдвиге картины зарядов в секцию хранения. Такую избыточность электродов в режиме восприятия изображения можно использовать так. В течение первого полукадра напряжение смещения подается на одну группу электродов, например, на первые электроды светочувствительных элементов. Накопленные заряды сдвигаются в секцию хранения. В течение второго полукадра напряжение смещения подается на все электроды, и заряды накапливаются под ними. Следовательно, один и тот же светочувствительный ПЗС-элемент используется для восприятия различных элементов изображения, т. е. применение чересстрочной развертки позволяет вдвое увеличить разрешающую способность матрицы на ПЗС при сохранении того же количества элементов. Примером этого служит разработанная фирмой RCA передающая камера, имеющая 256X320 светочувствительных элементов и обеспечивающая в то же время получение 512X320 элементов разложения, т. е. практически полный телевизионный стандарт.

Третье достоинство ФСИ с кадровой организацией состоит в топологической простоте кремниевого кристалла. Все три секции ФСИ имеют регулярную структуру. Электроды формируются в виде поперечных полос металлизации, пересекающих весь кристалл. Области хранения зарядов отделяются друг от друга продольными диффузионными полосами. Секция хранения и выходной СР защищаются от света с помощью дополнительной металлизации.
