Многоканальные системы электросвязи

Содержание:

Содержание:2

Преобразователи частоты3

Простейший модулятор. 3

Балансный модулятор. 5

Двойной балансный модулятор. 7

Простой активный модулятор. 9

Активный балансный модулятор. 11

Активный двойной балансный модулятор. 13 Преобраз

ователи частоты

Цель работы:

Экспериментальное исследование основных параметров и характеристик схем модуляторов многоканальных систем передач.

Простейший модулятор

1. Схема

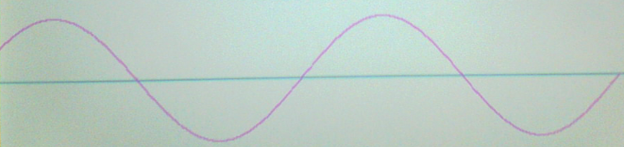

Временные диаграммы напряжения:

На входе

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц, внутренне сопротивление генераторов сигнала и сопротивление нагрузки модуляторов приняты равным 600 Ом.

f, кГц

Рвых, дБ

F = 8

-18,37

f = 64

-5,22

AAAAAAAAAAAAAAAAAAAAAAAAAAA

f + F = 72

-21,75

f – F = 56

-22,62

f – 2F = 48

-56,55

f + 2F = 80

-56,55

f – 3F = 40

-78,30

f + 3F = 88

-78.30

3f + F = 200

-33,05

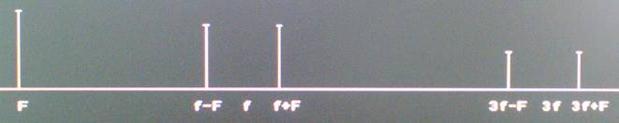

Спектральный состав тока на выходе модулятора:

1.3. Определение рабочего затухания модулятора.

Зная спектральный состав тока на выходе модулятора, а также уровень модулирующего колебания P(f) = -3 дБ, найти рабочее затухание модулятора.

αр = Рвх – Pвых = -3 – (-18,37) = 15,37 дБ

Балансный модулятор

1. Схема

1.1.Временные диаграммы напряжения:

На входе

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.

F, кГц

Рвых, дБ

F = 8

-17,40

f = 64

-36,54

F + f =72

-20,45

F – f = 56

-21,75

F – 2f = 48

-54,81

F + 2f = 80

-55,25

F – 3f = 40

-73,85

F + 3f = 88

-76,56

3F + f = 200

-31,32

3F – f = 184

-30,45

Схема спектрального состава тока на выходе модулятора:

3.Определение рабочего затухания модулятора.

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, найти рабочее затухание модулятора.

αр = Рвх – Pвых = -3 – (-17,40)= 14,40 дБ

Двойной балансный модулятор

1. Схема

1.1. Временные диаграммы напряжения:

На входе

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.

F, кГц

Рвых, дБ

F = 8

-67

f = 64

-41,76

F + f = 72

-14,79

F – f = 56

-14,79

F – 2f = 48

-47,85

F + 2f = 80

-48,72

F – 3f = 40

-69,60

F + 3f = 88

-72,21

3F + f = 200

-26,55

3F – f = 184

-26,10

Схема спектрального состава тока на выходе модулятора:

1.3.Определение рабочего затухания модулятора.

Зная спектральный состав тока на выходе модулятора, а так же уровень модулирующего колебания P(F)= -3 дБ, находим рабочее затухание модулятора.

αр = Рвх – Pвых = -3 – (-67) = 64 дБ

Простой активный модулятор

1. Схема

1.1. Временные диаграммы напряжения:

На входе

На выходе

1.2. Измерение спектрального состава тока в различных точках схемы.

На модулятор поданы частоты F = 8 кГц и f = 64 кГц внутренние сопротивления генераторов сигналов, и сопротивление нагрузки модуляторов принимается равным 600 Ом.

F, кГц

Рвых, дБ

F = 8

-13,05

f = 64

-5,22

F + f = 72

-15,66

F – f = 56

-15,66

F – 2f = 48

-48,46

F + 2f = 80

-45,98

F – 3f = 40

-57,85

F + 3f = 88

-54,37

3F + f = 200

-26,10

3F – f = 184

-26,10
