Прибор с зарядовой связью

Рис.4. Зависимость поверхностного потенциала от величины локализованного в потенциальной яме заряда при разных напряжениях затвора:

Nд=5-1014 см-3, Uo=3.8 В.

Рис.5. Зависимость QPΣ =

QP + QP пар от времени хранения для различных значений информационного заряда QP. Штриховой линией показаны составляющие заряды, накопленные за счет генерации в обедненной области (1) и на поверхности (2); Qp=0 (3); Qp /Сд = 3В (4).

QPM = Сд (U3, — U0) (3)

Обычно QPM= (1—5) 10-3 пКл/мкм2.

Наглядным представлением потенциальной ямы ПЗС может служить прямоугольный сосуд с жидкостью. Максимальная глубина потенциальной ямы соответствует высоте пустого сосуда; но мере заполнения сосуда жидкостью его эффективная глубина уменьшается. Допустимое время хранения заряда определяется процессами, приводящими к накоплению паразитного заряда QP. В основном это термогенерация электронно-дырочных пар в обедненном слое и на поверхности, а также до некоторой степени диффузия неосновных носителей из объемной нейтральной области.

Расчет показывает, что при малых значениях накапливаемого паразитного заряда QP его зависимость от времени близка к линейной, в дальнейшем кривые становятся сублинейными, приближаясь к постоянному значению QPM, определяемому соотношением (3).

На рис.5 приведены расчетные кривые для U3 = 10 В, Nд=5·1014 см-3, U0=3,8 В, тепловая скорость υт=107 см/с, сечение захвата σv = 2,2-10-16 см2, плотность объемных центров Nоб=l,8·1014 см-3, плотность поверхностных центров Nпов=6·1010 см-2. При этих параметрах и при QP = 0 время накопления паразитного заряда, составляющего 1 % от QpM, равно 20 мс (для многоэлементных ПЗС, и в особенности для аналоговых устройств, большее накопление паразитного заряда недопустимо).

Максимальное время хранения можно определить и экспериментально, измерив время релаксации МДП-емкости, сформированной в тех же условиях, что и ПЗС, и включаемой таким же импульсом напряжения. Приближенно время накопления паразитного заряда, равного по величине информационному, на порядок меньше времени релаксации МДП-емкости. Опыт показывает, что в зависимости от качества обработки поверхности кремния и совершенства структуры подложки время релаксации лежит в пределах 1—60 с и соответственно время накопления паразитного заряда составляет 0,1— 6 с. Задаваясь требуемым соотношением между величинами информационного и паразитного зарядов, нетрудно рассчитать максимальное время хранения информации в ПЗС. При соотношении 100: 1 это время составляет десятки миллисекунд.

Еще раз отметим, что процессы накопления паразитного заряда определяют максимальное время хранения и минимальную частоту работы цифровых и аналоговые устройств на ПЗС, а также темновые токи в фотоприемных ПЗС. Передача заряда из элемента в элемент осуществляется приложением к соседнему электроду большего по амплитуде напряжения записи Uзап (рис.6). В зазоре между электродами (обозначим его длину через l) возникает тянущее поле, под действием которого дырки перетекают в более глубокую потенциальную яму.

Рис.6. Схема передачи заряда в ПЗС

По мере перетекания зарядов поверхностный потенциал в ПЗС1 увеличивается (по абсолютной величине), а в ПЗС2 уменьшается, в результате чего поле в зазоре уменьшается.

Очевидно, что напряжение записи Uзап должно превышать напряжение хранения Uхр тем значительнее, чем больше расстояние между электродами и чем сильнее легирована кремниевая подложка (рис.7). Из рисунка видно, что практически для работоспособных ПЗС ширина зазора не должна превышать l = 2-3 мкм, a Nд≤1015 см-3. Минимальная амплитуда импульса записи Uзап линейно увеличивается при возрастании UXP и QP.

Рассмотрим динамику переноса заряда из одного элемента (ПЗС1) в другой (ПЗС2) (рис.6). В режиме хранения к ПЗС1 приложен потенциал UXP, к ПЗС2 - нулевой потенциал. Заряд дырок плотностью Qp равномерно локализован в ПЗС1. После приложения к ПЗС2 потенциала записи Uзап>Uхр в зазоре между ячейками устанавливается тянущее поле, причем обычно напряженность его столь высока, что дырки, находящиеся вблизи левой границы ПЗС1, практически мгновенно переходят в ПЗС2. Концентрация дырок вблизи правой границы ПЗС2 очень быстро спадает до нуля (т. е. поле зазора действует аналогично полю обратного смещенного коллекторного p-n-перехода в транзисторе). Резкое изменение равномерности распределения дырок в ПЗС1 вызывает их интенсивный дрейф и диффузию внутри потенциальной ямы слева на право. Если положить l<<L и рассматривать одномерный случай, то, как обычно при таких процессах, для времени передачи заряда приближенно должно выполняться: tпер ~ L2/μpэ (4)

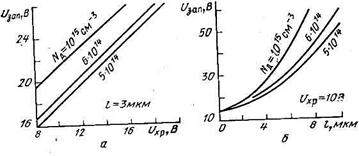

Рис.7. Зависимость минимальной амплитуды импульса записи от напряжения хранения (а), длины зазора (б) и концентрации примеси в подложке (в).

где L — длина затворов (электродов) ПЗС;

μрэ—поверхностная эффективная подвижность.

Очевидно, что коэффициент пропорциональности в (4) зависит от того, какой коэффициент эффективности передачи требуется получить. Обычно для многоэлементных ПЗС этот уровень очень высок и составляет

= QРППЗС2/ QРП ПЗС1 = 0,99-0,9999,

где QPП — полный заряд в одной ячейке.

Рис.8. Зависимость нормализованного заряда Q=1-времени передачи для приборов с параметрами: L=6 мкм, μрэ=180 см2/В·с; численный расчет; _приближенное аналитическое решение.

По мере перетекания заряда из ПЗС1 в ПЗО2 концентрация дырок в ПЗС1, а следовательно, и дрейфовая составляющая тока уменьшаются и процесс передачи, определяемый только диффузией, замедляется -«хвост» переходного процесса всегда более затянут по сравнению с начальной фазой (рис.8). Чем больше начальная плотность заряда Qp, тем большая его часть «вытечет» за время первой быстрой стадии и тем меньше (при заданном допустимом значении ) будет время передачи tпер. Эпюры распределения плотности Заряда дырок в различные моменты времени представлены на рис.9. Через левую границу ПЗС1 потока дырок нет, поэтому на графиках рис.9 в любой момент времени градиент концентрации дырок в этой точке равен нулю.
