Структурный синтез перестраиваемых arc-схем

Содержание

1. Обобщенная структура перестраиваемых ARC-схем

2. Динамический диапазон перестраиваемых ARC-схем

3. Частотные свойства перестраиваемых ARC-схем

4. Процедура синтеза интеграторных структур

Библиографический список

1. Обобщенная структура перестраиваемых ARC-схем

Для снижения влияния электронных ключей на характеристики и пар

аметры устройства целесообразно в качестве базисных структур использовать интеграторы (Si(p)), что в общем случае с переменной постоянной времени (ti), и усилители (Kj (p)) с управляемым коэффициентом передачи (Kj). Эти блоки объединяются в структуры посредством коммутирующей части схемы (КЧС), которая также связывает их с источником сигнала x0 и входным узлом схем y0 (рис. 1).

Рассматриваемая модель перестраиваемого устройства описывается следующей матрично-векторной системой уравнений:

(1)

Смысл векторов XS, XK, YS, YK, поясняется векторным сигнальным графом, изображенным на рис. 1. Структура матриц BSS, BSK, BKS, BKK и векторов TK, TS, AK, AS, относящихся к КЧС, приведена в табл. 1, где знак Т означает транспонирование.

Из векторного графа следует, что данная модель состоит из трех основных частей. Первая часть (компоненты векторов AK и AS) является расщепителем, который посредством разветвления преобразует скалярную величину входного сигнала x0 в векторную, воздействующую на соответствующие входы базисных структур. Вторая и наиболее важная часть системы (компоненты всех матриц, входящих в (2)) осуществляет основную операцию над векторными сигналами XS и XK, преобразуя их в Ys, YK. Здесь сосредоточены физически осуществимые принципы формирования коэффициентов полинома знаменателя передаточной функции и заложены основы конструирования коэффициентов полинома числителя. Третья часть (компоненты векторов TS, TK и скаляр t0) реализует сумматор, обеспечивающий связь с выходами базисных структур. AAAAAAAAAAAAAAAAAAAAAAAAAAA

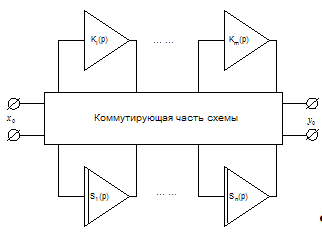

Рис. 1. Обобщенная структура перестраиваемого ARC-устройства

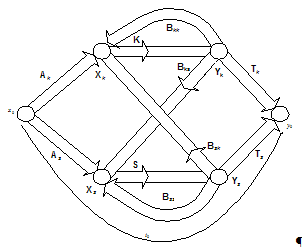

Рис. 2. Векторный сигнальный граф обобщенной структуры

Таблица 1

Компоненты коммутирующей части схемы

Матрица, вектор

Размерность

Физический смысл компонент

(передача КЧС)

от выхода i-го интегратора ко входу l-го интегратора

от выхода i-го интегратора ко входу q-го усилителя

от выхода j-го усилителя ко входу l-го усилителя

от выхода j-го усилителя ко входу l-го интегратора

от выхода i-го интегратора к нагрузке

от выхода j-го усилителя к нагрузке

от генератора ко входу i-го интегратора

от генератора ко входу j-го усилителя

Для обеспечения пассивности КЧС необходимо выполнить условия

(2)

(3)

(4)

гарантирующие возможность ее построения на базе резисторов, причем для любого h-го усилителя с фиксированным коэффициентом передачи возможна реализация отрицательных передач путем использования неинвертирующего входа операционного усилителя (ОУ). В этом случае в неравенстве (2) учитываются модули соответствующих величин. Базисные структуры описываются диагональными матрицами

(5)

компоненты которых являются передаточными функциями реальных интеграторов и усилителей, поэтому

(6)

(7)

где – площадь и статический коэффициент усиления ОУ, положенного в основу i-го интегратора (j-го усилителя); – коэффициент передачи на холостом ходу i-го (j-го) резисторного управителя.

Передаточная функция обобщенной структуры следует из системы векторно-матричных уравнений (1) и при переходе к блочным (клеточным) матрицам и векторам имеет вид:

. (8)

Для идеальных ОУ блочная матрица основной части системы может быть представлена следующим образом:

. (9)
