Устройства передачи информации по сети электропитания

Основная доля переменного электрического поля располагается сзади и по бокам видеомонитора, поэтому, чтобы уменьшить его вредное влияние необходимо располагать видеомониторы так, чтобы у людей, присутствующих в офисе, было, как можно меньше возможностей оказаться сзади или сбоку видеомонитора. То же относится и к рентгеновскому излучению, однако помимо этого оно присутствует и спереди монитора

и надо принимать специальные меры, чтобы его ослабить. Основная мера заключается в выборе монитора. Кроме того, для защиты от излучений применяются специальные светофильтры, надеваемые поверх экрана монитора. Так, например, светофильтры американской фирмы "Palaroid" и австрийской "Ergostar" снимают до 90 - 98 % излучений. Из вышесказанного видно, что вопросы защиты от рентгеновского излучения и переменного электромагнитного поля решаются по мере возможности при производстве видеомониторов. По поводу такого фактора, как шум можно сказать то же самое - вентиляционные системы современных ЭВМ почти бесшумные.

А вот зрительная нагрузка оператора, хотя и уменьшается за счет применения мониторов с высоким качеством изображения, все же очень сильно зависит и от освещения в рабочем помещении. Правильно спроектированное освещение обеспечивает высокий уровень работоспособности, оказывает положительное психологическое воздействие на работающих, способствует повышению производительности труда.

При контроле работы проектируемой системы освещение играет не мало важную роль в поддержании нормальных условий труда. В данном помещении естественное освещение через окна. В качестве искусственного освещения в темное время суток применяются люминесцентные лампы. Минимальная освещенность Еmin=400 люкс.

Вибрация и шум в помещении отсутствуют, поэтому никаких мер по уменьшению шума или вибрации применять не требуется.

Важную роль играет планировка рабочего места, которая должна удовлетворять требованиям удобства выполнения работ, экономии энергии и времени рабочего, рационального использования рабочих площадей и удобства обслуживания оборудования.

8.4 Пожарная профилактика

Как известно, пожар может возникнуть при взаимодействии горючих веществ, окислителя и источников зажигания. В помещении офиса присутствуют все три основные фактора, необходимые для возникновения пожара.

Горючими компонентами на вычислительном центре являются: строительные материалы для акустической и эстетической отделки помещения, перегородки, двери, полы, перфокарты, изоляция силовых и сигнальных кабелей, обмотки радиотехнических деталей, жидкости для очистки элементов и узлов ЭВМ от загрязнений, пластмассовые корпуса ЭВМ и т. д.

Источниками зажигания на вычислительном центре могу оказаться электронные схемы ЭВМ, приборы, применяемые для технического обслуживания, устройства электропитания, кондиционеры воздуха, где в результате различных нарушений образуются перегретые элементы, электрические дуги и искры, способные вызвать загорание горючих материалов.

Согласно СНиП 2 - 90 – 81 «Производственные здания промышленных предприятий» для большинства технологических процессов в здании офиса установлена категория пожарной опасности "В" (в производстве обращаются твердые сгораемые вещества и материалы).

Противопожарные мероприятия должны носить комплексный характер, т. е. учитывать многие аспекты этого вопроса.

Электронные устройства должны по возможности быть выполнены из негорючих материалов. Так, например, поливинилхлоридная изоляция является трудногорючей, в отличие от полиэтиленовой. Все элементы электронных устройств должны работать в допустимом режиме нагрузки, так как при ее повышении может начинаться их разогрев. Так, например, недопустимо подключать к источнику питания нагрузку большей мощности, чем предусмотрено.

Кабельные линии являются наиболее пожароопасным местом. Для понижения воспламеняемости и способности распространять пламя кабели покрывают огнезащитными покрытиями. От трансформаторных подстанций и генераторных помещений до распределительных щитов кабели следует прокладывать в металлических газовых трубах.

При ремонтно-профилактических работах создается повышенная опасность возникновения пожара. Поэтому при таких работах необходимо строго соблюдать правила пожарной безопасности. Нельзя класть и оставлять паяльник на сгораемых конструкциях.

Временная проводка от переносных приборов к источникам питания прокладывается по кратчайшему пути. Розетки монтируются на несгораемых пластинах и оснащаются предохранителями.

Согласно СН 512 - 87 в залах с ЭВМ; помещениях для архивов магнитных и бумажных носителей, сервисной аппаратуры следует предусматривать установки автоматического объемного газового тушения, огнетушители типа ОУ5 в количестве 2шт. Огнетушащим веществом является тетрафтордибромэтан.

Автоматическая система защиты обнаруживает пожар с помощью сигнальных датчиков, подает сигнал тревоги в пожарную охрану, автоматически приводит в действие установки пожаротушения.

Для защиты помещений с ЭВМ наиболее пригодны бытовые извещатели типа Рид - 1 с радиоизотопной установкой охранно-пожарной сигнализации типа РУОП - 1. Применяют также извещатели типа ДИП - 1, ДИП - 2 и др.

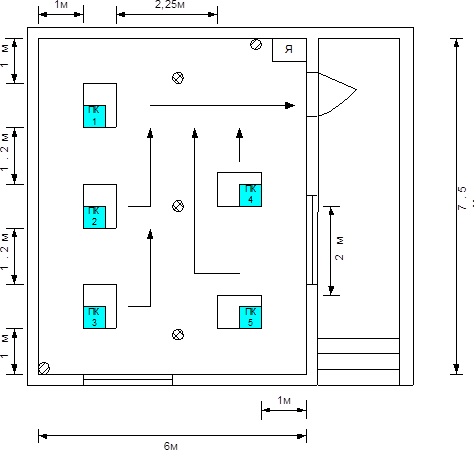

Схема размещения рабочих мест, план эвакуации и план размещения средств пожаротушения показан на рис. 8.2, где Я – ящик с песком, - огнетушители, - пожарные датчики.

Рисунок 8.2 – Схема эвакуации

9. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

9.1 Характеристика изделия

Развитие компьютерных сетей позволило использовать компьютеры во многих отраслях. В связи с этим появилась необходимость организации временных компьютерных сетей в очень короткое время. В основном такая необходимость возникает на предприятиях и организациях занятых исследовательской деятельностью или раздельным выполнением одного проекта, а так же у организаций занятых ликвидацией чрезвычайных ситуаций и у частных лиц, имеющих компьютерную технику. Существующие технологии, в этом случае, не эффективны. Неудобство установки таких сетей и их дороговизна дают предпосылки для разработки новой технологии. Достоинствами передачи данных по энергосети являются: наличие разветвленной и распространенной сети электропитания; кабельная система электропитания отличается своей надежностью; нет необходимости в прокладке кабеля; легкодоступность энергосети позволяет без больших затрат времени организовать подключение. Исходя из всего этого, можно сделать вывод, что этот метод организации локальной сети является наиболее простым в реализации, наиболее дешевым и сеть, организованная данным методом, является наиболее мобильной.

В дипломной работе разрабатывается устройство, которое позволило бы объединить свыше 20 компьютеров в сеть посредством обычной энергосети. Это устройство отличается низкой ценой, простотой внедрения по сравнению с устройствами беспроводной связи или устройствами кабельных сетей. Передающая часть устройства имеет следующие характеристики: скорость передачи данных – 720 кбит/с, малые габаритные размеры, простота обслуживания.
