Устройство радиоприемных устройств

1. СТРУКТУРНЫЕ СХЕМЫ РАДИОПРИЕМНЫХ УСТРОЙСТВ И ИХ ОСОБЕННОСТИ

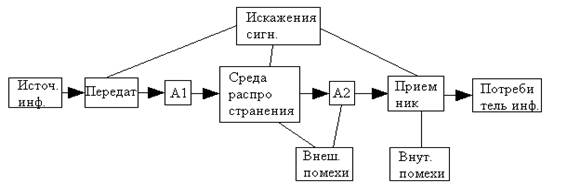

РПУ — устройство, предназначенное для приема сообщений, передаваемых с помощью электромагнитных волн в радиочастотном и оптическом диапазонах. В соответствии с занимаемым в радиоканале местом РПУ должен обеспечивать 4 основные функции:

1. выделение полезного сигнала из смеси с шумом или другими мешающими сигналами;

2. у

силение полезного сигнала;

3. ослабление мешающего действия помех, присутствующих во входных колебаниях;

4. детектирование радиочастотных сигналов с целью формирования колебаний, соответствующих передаваемому сообщению.

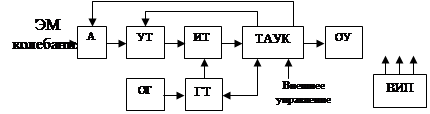

Структурная схема РПУ.

УТ — усилительно-преобразовательный тракт, служит для выделения полезных сигналов из всей совокупности поступающих от антенны сигналов и помех и усиление энергии сигнала до уровня, необходимого для нормальной работы последующих каскадов. Этот тракт является линейным по отношению к первичному сигналу

ИТ — информационный тракт, осуществляет основную обработку сигнала с целью выделения содержащей в нем информации (демодуляция), а также ослабление мешающего воздействия помех. Задачей ИТ является выделение информации с максимальной достоверностью (оптимальный прием). Для этого в составе ИТ предусматриваются оптимальный фильтр, цепи последетекторной обработки, следящие системы ЧАПЧ и ФАПЧ.ГТ — гетеродинный тракт преобразует частоту собственного или внешнего опорного генератора и формирует сетки частот, необходимые для работы преобразователей частоты в УТ, следящих систем и устройств обработки сигнала в ИТ. Зачастую это сложное самостоятельное устройство — синтезатор частот (СЧ).ТАУК — тракт адаптации, управления и контроля предназначен для ручного, дистанционного и автоматизированного управления режимом работы РПУ, а также для отражения качества его работы на соответствующих индикаторах. ОУ — оконечное устройство, где энергия выделяемого сигнала используется для получения требуемого выходного эффекта — акустического, оптического, механического. ВИП — вторичный источник питания, преобразует энергию первичного источника в форму, удобную для использования непосредственно в РПУ. Поскольку прием полезных сигналов всегда осуществляется в условиях воздействия недетерминированных, непредсказуемых помех, функционирование приемной подсистемы носит стохастический характер. В системах радиосвязи часто используется прием многоканальных сообщений. В РПУ таких систем имеется дополнительный тракт разделения каналов с последующими ОУ в каждом канале. Рассмотренная структурная схема является наиболее обшей, однако в конкретных РПУ отдельные связи между трактами и даже некоторые тракты могут отсутствовать или выполнять более ограниченный набор функций.

2. ЧАСТОТНЫЕ ДИАПАЗОНЫ, СИГНАЛЫ, ПОМЕХИ

В соответствии с рекомендациями Международного консультативного комитета по радио (МККР) при построении радиосистем передачи используется спектр радиочастот, разделенный на 9 диапазонов. Современные РПУ работают во всех радиодиапазонах, из которых наиболее широко используются диапазоны от НЧ до КВЧ включительно, а также на инфракрасных и видимых волнах оптического диапазона.

Приемники различных диапазонов могут существенно отличаться по структуре, схемной и конструктивной реализациям, элементной базе, однако существуют РПУ, которые обеспечивают прием в нескольких диапазонах («всеволновые»). Приемники звукового вещания работают в диапазонах волн: длинных (ДВ; 114), средних (СВ; СЧ), коротких (KB; ВЧ), ультракоротких (УКВ; ОВЧ), дециметровых (ДМВ; УВЧ). Вещательные телевизоры осуществляют прием программ наземных телевизионных систем в метровом и дециметровом диапазонах. В дециметровом и сантиметровом диапазонах работают РПУ радиорелейных и спутниковых систем связи и телевизионного вещания. Приемники систем прямой межспутниковой связи и телевизионных систем высокой четкости должны обеспечивать прием на миллиметровых, децимиллиметровых и оптических волнах.

По виду принимаемых сигналов приемники делят на два класса: непрерывных (аналоговых) и дискретных сигналов. По виду принимаемой информации различают РПУ радиотелефонные, звукового вещания, факсимильные, телевизионные, радиотелеграфные, передачи данных и др. Существуют, особенно в системах радиосвязи, РПУ, предназначенные для приема информации различных видов. В зависимости от вида используемой модуляции (манипуляции в случае дискретных сигналов) бывают приемники амплитудно-модулированных (АМ), частотно-модулированных (ЧМ), фазомодулированных (ФМ) сигналов, сигналов с одной боковой полосой (ОБП) и различными видами импульсной модуляции и др.
