Введение

Целью курсовой работы является приобретение студентами практических навыков расчета и проектирования электрических сетей напряжением 110кВ и выше. В задание входит:

− расчет электрических нагрузок железнодорожного узла;

− выбор числа и мощности трансформаторов главной понизительной подстанции (ГПП);

− электрический расчет питающей воздушной ЛЭП 110кВ, а также расчет токов короткого замыкания и проверки основной аппаратуры ГПП на термическую и электродинамическую устойчивость.

Необходимо:

1. По заданным значениям отдельных электрических нагрузок, расположенных на территории железнодорожного узла, определить суммарную расчетную нагрузку.

2. Определить мощность ГПП, категорийность потребителя, выбрать число и мощность трансформаторов на ней.

3. Выполнить электрический расчет воздушной ЛЭП 110кВ.

4. Определить годовые эксплуатационные расходы и себестоимость передачи электрической энергии. AAAAAAAAAAAAAAAAAAAAAAAAAAA

5. Составить принципиальную схему электропередачи, и выбрать электрооборудование.

6. Рассчитать токи короткого замыкания, проверить аппаратуру на термическую и электродинамическую устойчивость.

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЁТА

Тяговая нагрузка, Р1 = 6,9 МВА; cosj1 = 0,882

Жилые кварталы, Р2 = 1,39 МВА; cosj2 = 0,872

Электровозное депо, Р3 = 1,31 МВА; cosj3 = 0,952

Вокзал с пристанционным хозяйством, Р4 = 1,22 МВА; cosj4 = 0,878

Сельхоз нагрузка прилегающих районов, Р5 = 2,8 МВА; cosj5 = 0,743

Прочая нагрузка, Р6 = 0,788 МВА; cosj6 = 0,946

Число часов использования максимума нагрузки в год, Тм = 6920 ч.

Длина ЛЭП 110кВ, L = 172 км

Стоимость 1кВт×ч, β = 156 коп.

Отклонения напряжения на питающей подстанции, dUmax/dUmin = ±5%

Определение ожидаемой суммарной расчетной нагрузки

Суммарная расчетная активная мощность:

,

где n – количество нагрузок подключенных к данному узлу;

Краз – коэффициент разновременности максимума.

МВА

Расчетная реактивная мощность:

.

tg φ1 = 0,534

tg φ2 = 0,561

tg φ3 = 0,322

tg φ4 = 0,545

tg φ5 = 0,901

tg φ6 = 0,339

Суммарная расчетная мощность:

ОПРЕДЕЛЕНИЕ ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ ГПП, ОБОСНОВАНИЕ СХЕМЫ ВНЕШНЕГО ЭЛЕКТРОСНАБЖЕНИЯ

Определим мощность трансформаторов с Кз=0,7:

,

где NT – количество трансформаторов.

МВА

Выбираем ближайшее стандартное значение номинальной мощности трансформатора:

Тип трансформатора ТДН – 16000/110

Потери: х.х. = 18 кВт

к.з. = 85 кВт

Ток х.х. = 0,7 %

Напряжение к.з. = 10,5 %

Далее проверяем коэффициент загрузки трансформатора в аварийном режиме, когда в работе остается один трансформатор:

, т.к. Кз=0,905<1,3¸1,4 трансформатор выбран верно.

Выбираем схему ГПП с короткозамыкателями и отделителями (рис 1), число фидеров 10 кВ: 16/3 = 5,333 ≈ 5

Провода питающих ЛЭП – 110кВ принимаем сталеалюминевыми, марки АС. Так как по экономическому условию сечение провода всегда будет большим, можно исходить из экономической плотности jэ Сечение провода:

где , А – расчетный ток нормального режима;

jэ = 1 А/ мм2 – экономической плотность тока.

Полученное сечение округляем до ближайшего стандартного, т.е. выбираем провод марки АС-70, S=70мм2. Осталось проверить выбранное сечение S по длительно допустимому току для аварийной ситуации, когда по одной ЛЭП будет протекать расчетный ток всей ГПП:

Для провода марки АС-70 длительно допустимый ток Iдд=265А, следовательно, провода марки АС-70 подходят.

Электрический расчет электропередачи 110кВ

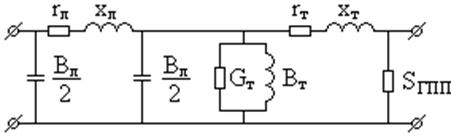

Схему замещения ЛЭП принимаем «П»-образной, трансформатора «Г»-образной. Таким образом, схема замещения электропередачи получит вид, представленный на рис. 2.

Рис. 2. Схема замещения ЛЭП и трансформатора

Здесь: rл, xл – активное и индуктивное сопротивление линии, Ом;

rт, xт – активное и индуктивное сопротивление трансформатора, Ом;

Gт, Bт –активная и индуктивная проводимость трансформатора, См;

Вл – емкостная проводимость линии, См;

SГПП – мощность на шинах 10кВ, МВА.

Активное сопротивление двухцепной линии:

, Ом

где r0 – активное сопротивление одного километра линии, Ом/км;

l – длина линии, км.

Ом

Индуктивное сопротивление двухцепной линии:

, Ом

где x0 – индуктивное сопротивление одного километра двухцепной линии,

Ом/км. Принимаем x0=0,4 Ом/км.

Ом

Емкостная проводимость двухцепной линии:

, См

где В0 =См/км емкостная проводимость одного километра линии.

См

Сопротивления трансформаторов:
