Линия электропередачи напряжением 500 кВ
Таблица П1.2.
Температура провода
|
Ток, А |
Температура провода в установившемся режиме, °С, при ветре скоростью | ||
|
2м/с |
5м/с | p >
10м/с | |
|
249 |
1,3 |
-0,9 |
-2,1 |
|
313 |
5,1 |
1,6 |
-0,3 |
|
316 |
5,3 |
1,7 |
-0,2 |
|
325 |
6,0 |
2,1 |
0,1 |
|
330 |
6,3 |
2,3 |
0,3 |
|
370 |
9,2 |
4,3 |
1,7 |
|
400 |
11,6 |
5,8 |
2,8 |
|
500 |
20,3 |
11,7 |
7,1 |
Таблица П1.3.
Затраты мощности, времени и расход электроэнергии на удаление гололеда на проводе АС 120/19 при V= 5 м/с, t, = -5°С
|
Способ |
Ток, А |
Необходимая активная мощность на 1 км провода, кВт/км |
Затраты времени на нагрев провода и плавление гололеда |
Затраты электроэнергии на удаление гололеда на 1 км провода, кВт-ч/км |
|
Предупредительый нагрев провода ВЛ |
400 500 |
36 56 |
Нагрев провода 3 мин,предотвращение гололедообразования около 24 ч | |
|
Удаление гололеда цилиндрической формы с толщиной стенки Ь = 1 см |
665 561 523 503 |
100 71 62 57 |
2,2 мин + 15 мин 5,4 мин + 30 мин 9,75 мин + 45 мин 16,5 мин + 60 мин |
28,6 41,9 56,57 72,7 |
|
Удаление одностороннего гололеда |
5000 6000 7000 8000 |
5675 8172 11123 14528 |
0,3 с + 2,39 с 0,21 с +1,65 с 0,15 с +1,24 с 0,12 с + 0,93 с |
4,24 4,22 4,29 4,24 |
ПРИЛОЖЕНИЕ 2

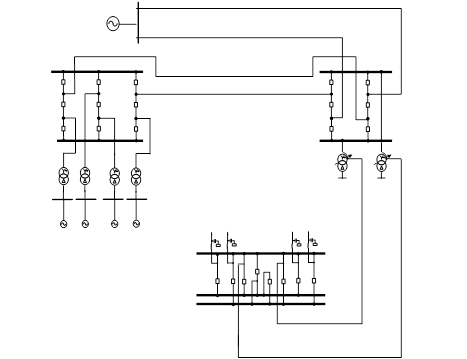

Рис. П2.1. Схема электрических соединений для первого варианта электропередачи
|
|
|
|
|
|
|
|
|
|

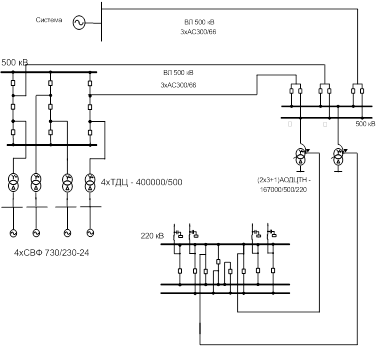

Рис.П2.2. Схема электрических соединений для второго варианта электропередачи
ПРИЛОЖЕНИЕ 3
Расчет приведенных затрат:
Схема 1
З = Ен· Кå + Иå + У
Кå = Кå вл
Квл = ко· L = к0(300)· ℓ2 = 49,3∙380 = 18730 тыс. руб.
Иå =Иå а.о.р. + Иå потери ээ
Иå а.о.р.вл = 0,028·18730 = 524,5 тыс.руб
Определим издержки на потери электроэнергии в линии:
ΔWл1 = ΔР л1· τ л1· α t, где α t, = 1
ΔP л1= S2мах/ U2ном · Rл = 519,22 /5002· (0,034·380) = 13,9 МВт
τ л1= (0,124 + Тмах./10000)2 · 8760
Wгод= 500∙3000+ 500∙0,7∙1000+ 500∙0,5∙3000+ 500∙0,3∙1760 = 2,864∙106 МВт·ч
Тмах = Wгод/Рмах = 2,864∙106/500 =5728 час.
