9) При каких-либо нарушениях, замеченных в работе штанги, работы немедленно прекращаются и штанга подвергается внеочередному испытанию.

5.5 Периодические испытания штанг

1) В процессе эксплуатации механические испытания штанг не проводят.

2) Эксплуатационные электрические испытания проводятся повышенным напряжением изолирующих частей оперативных и измерительных штанг. При этом напря

жение прикладывается между рабочей частью и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

Испытаниям подвергаются также головки измерительных штанг для контроля изоляторов в электроустановках напряжением 35 - 500 кВ.

3) Все испытания должны проводиться специально обученными лицами.

4) Каждая штанга перед электрическим испытанием должна быть тщательно осмотрена с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изоляционных поверхностей. При несоответствии средства защиты требованиям испытания не проводят до устранения выявленных недостатков.

5) Электрические испытания следует проводить переменным токам промышленной частоты, как правило, при температуре (25+10)º С.

Скорость подъема напряжения до 1/3 испытательного может быть произвольной (напряжение, равное указанному может быть приложено толчком), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного считывать показания измерительного прибора. После достижения нормированного значения и выдержки при этом значении в течение нормированного времени напряжение должно быть плавно и быстро снижено до нуля или до значения не выше 1/3 испытательного напряжения, после чего напряжение отключается (ГОСТ 1516.2).

6) Испытательное напряжение прикладывается к изолирующей части. При отсутствии соответствующего источника напряжения для испытания целиком изолирующих штанг, изолирующих частей указателей напряжения и указателей напряжения для проверки совпадения фаз допускается испытание их по частям. При этом изолирующая часть делится на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20%.

7) Изолирующие штанги, предназначенные для электроустановок напряжением от 1 до 35 кВ включительно, испытываются напряжением, равным 3-кратному линейному, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше - равным 3-кратному фазному.

8) Длительность приложения полного испытательного напряжения составляет 1 мин. для изоляции из гибких полимерных материалов и 5 мин. для изоляции из других диэлектриков.

9) Нормы и периодичность эксплуатационных испытаний штанг приведены в табл. 5.2.

Таблица 5.2

Нормы и периодичность эксплуатационных испытаний

6. МЕХАНИЧЕСКИЙ РАСЧЕТ ПРОВОДОВ И ТРОСОВ В НОРМАЛЬНОМ РЕЖИМЕ С ИСПОЛЬЗОВАНИЕМ ЭВМ

Согласно [4] расчет проводов и тросов воздушных линий производится по методу допускаемых механических напряжений при воздействии нормативных нагрузок.

Различные состояния линии электропередачи называются режимами работы линии. Нормальным режимом работы строительных конструкций ВЛ называется состояние ВЛ при необорванных проводах и тросах. Аварийным режимом называется состояние ВЛ при оборванных одном или нескольких проводах или тросах. Монтажным режимом ВЛ называется состояние ВЛ в условиях монтажа опор, проводов, тросов.

Сочетания механических нагрузок в разных режимах работы ВЛ:

нормальный режим - основные сочетания;

монтажный режим - дополнительные сочетания;

аварийный режим - особые сочетания.

Предварительно, из справочников [2, 5],выписываются основные физико-механические и конструктивные данные заданной марки провода.

В результате механического расчета проводов и тросов определяются механические нагрузки, действующие на провода и тросы, внутренние напряжения, возникающие в них при самых неблагоприятных сочетаниях климатических условий, а также находятся длина пролета Lгаб и наибольшая стрела провеса провода fгаб

Расчет всех этих величин выполняется на ЭВМ. Программа механического расчета проводов и тросов разработана на кафедре «Электрические системы».

Рассматриваемая линия проходит по Западной Сибири, пользуясь картами районирования России по скоростным напорам ветра и толщине стенки гололеда определяем, что данная местность имеет I район по гололеду и II по ветровой нагрузке. Максимальная температура воздуха +43°С, минимальная -37°С, , температура гололеда -5°С, эксплуатационная +3°С.

С учётом уровня напряжения проектируемой линии находим нормативную толщину стенки гололеда с = 10 мм.

В качестве опор выбираем промежуточную ПБ – 1 – 3 и анкерную У2.

Расчет провода 3*АС-300/66.

Исходные данные:

Фактическое сечение провода – 353,8 мм2

Диаметр провода – 24,5 мм

Масса провода – 1313 кг/км

Температурный коэффициент линейного удлинения – 18,3×10-6 град-1

Модуль упругости – 8,9×103 даН/(м2)

Скоростной напор – 71,5 даН/(м2)

Толщина стенки гололеда – 10 мм

Допускаемые напряжения при макс нагрузке – 14,9 даН/(м2)

Допускаемые напряжения при среднегодовой температуре – 9,9 даН/(м2)

Исходные данные вводятся в файл id.dat. Далее запускаем файл Airline.exe, результаты расчета находятся в файле rez.dat, а также в файле line_7.mcd находятся графики изменения напряжения и стрел провеса от длины пролета для различных режимов работы ЛЭП.

Результаты расчета провода (rez.dat) находится в приложении 12.

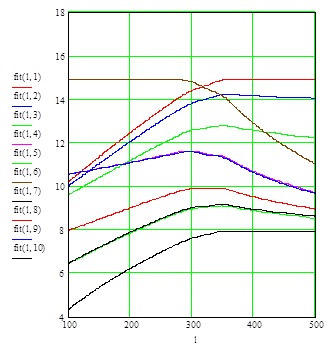

Графики изменения напряжения и стрел провеса от длины пролета для различных режимов работы ЛЭП:
