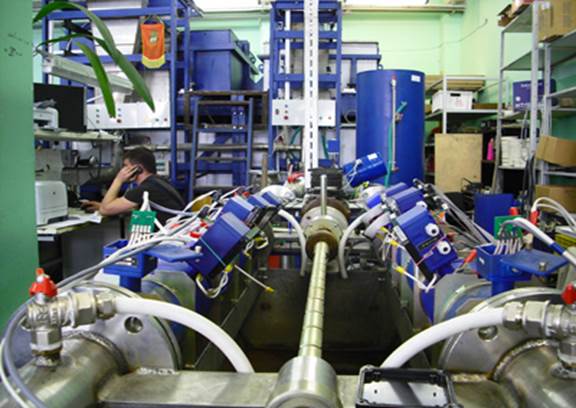

Проливная установка заводской метрологической лаборатории

В коммунальном хозяйстве и энергетике, во многих отраслях промышленности (авиация, нефтехимия, металлургия, целлюлозно-бумажная, пищевая промышленность) широкое распространение получили расходомеры различных жидкостей - воды, пищевых продуктов, эмульсий, растворов, пульп. Эти приборы являются основой систем автоматизации технологических процессов, систем коммерческого учета энергоресурсов. Ти

поразмеры таких приборов имеют в основном диаметры условного прохода первичного датчика от 10 до 300 мм.

Проливные установки для их сервисного обслуживания расходомеров (поверки, калибровки) на предприятиях, как правило, отсутствует. Поэтому даже при небольших сбоях в работе приборы необходимо демонтировать и направлять на ремонт и последующую поверку в специализированную лабораторию, что приводит к значительным затратам и необходимости иметь большой резервный парк приборов.

В последние годы значительно увеличилось количество типов применяемых приборов как за счет импортных поставок, так и за счет освоения производства приборов отечественными предприятиями. С помощью расходомеров решаются многие задачи [1], характеризующие ход различных технологических процессов:

- определение общего количества жидкостей;

- контроль за утечками технологических жидкостей;

- измерение текущих расходов;

- автоматическое поддержание заданных значений расходов;

- автоматическое дозирование;

- автоматическое поддержание заданных соотношений нескольких компонентов при их смешивании.

Для обеспечения ремонта и поверки технологических расходомеров в условиях лабораторий и служб КИП предприятий, эксплуатирующих приборы, ООО «ИТЦ «Промавтоматика» ( http://поверочная-установка.рф , ГК «Взлет», Санкт-Петербург) в рамках программы «Поверочные лаборатории ВЗЛЕТ» разработало и в течение ряда лет производит автоматизированные объемно-массовые проливные установки «Взлет-ПУ» (ВПУ).

В таблице приведены основные типовые исполнения проливных установок. Указанные данные имеют справочный характер и не отражают всего многообразия исполнений установок, производимых, как правило, под технические требования Заказчиков

* - опция по заказу

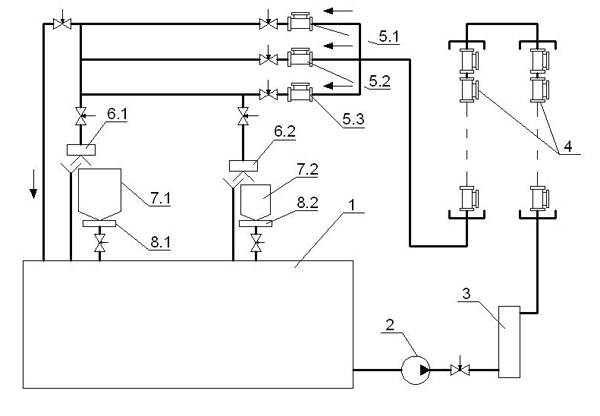

Общая схема гидравлического контура проливной установки ВПУ-03

1 – накопительный бак-резервуар для хранения и деаэрации рабочей жидкости; 2 – насос с регулируемым электроприводом; 3 – ресивер для деаэрации и обеспечения стабильности расхода жидкости; 4 – рабочий стол с испытательными участками для поверяемых приборов; 5 – эталонные расходомеры; 6 – переключатели потока; 7 – накопительные емкости для поверки весовым методом; 8 – весоизмерительные устройства.

Конструкция установки, выполненная на принципе функционально законченных блоков, а также гибкость компоновки, позволяют создавать, с одной стороны, комфортные условия работы и, с другой стороны, размещать установку в существующих помещениях самых разных габаритов и взаимного расположения. При этом всегда соблюдаются непременные условия организации рабочего потока жидкости в измерительных участках трубопровода за счет включения в конструкцию элементов формирования профиля скоростей и прямолинейных участков. Кроме того, гибкость программного обеспечения позволяет с легкостью настраивать интерфейс измерительного программно-аппаратного комплекса установки под конкретный интерфейс поверяемого прибора.

Установки ВПУ изготавливаются из коррозионностойких материалов (нержавеющая сталь), в заводских условиях, с использованием высококачественных комплектующих от известных производителей. Гидравлическая схема установки и примененные конструкторские решения обеспечивают высокую стабильность потока через поверяемый расходомер, отсутствие пульсаций потока, отсутствие воздуха, осевую симметрию потока и отсутствие его закрутки.

Литература.

1. В.П.Каргапольцев. Проливная установка для сервисного обслуживания коммерческих и технологических расходомеров-счетчиков жидкостей, газета «Энергетика и промышленность России», № 8, 2004.

Авторы: Каргапольцев Василий Петрович, Мицкевич Алеся Александровна, ООО «Промавтоматика-Киров» (группа компаний «Взлет», г.Санкт-Петербург), тел/факс (8332) 62-92-37, promavto-k@mail.ru, http://поверочная-установка.рф
