Линия электропередачи напряжением 500 кВ

Потребная реактивная мощность складывается из суммарной реактивной максимальной мощности нагрузки, потерь реактивной мощности в линиях, потерь реактивной мощности в трансформаторах, за вычетом зарядной мощности линий.

,

где - потребная реактивная мощность, >- суммарная реактивная максимальная мощность нагрузки,

- потери реактивной мощности в линиях,

- потери реактивной мощности в трансформаторах,

- зарядные мощности линий.

Найдем потери реактивной мощности в трансформаторах, которые составляют 10% от суммарной максимальной полной мощности нагрузки. Максимальная полная мощность – в период с 8 до 12 часов:

Найдем суммарную максимальную зимнюю реактивную мощность нагрузки, путем графического суммирования графиков нагрузки каждого пункта (см. приложение 5).

Наибольшая мощность 60,52 Мвар с 8 до 12 часов.

Для всех пунктов летняя нагрузка составляет 50 % от зимней. Аналогично получим суммарный график нагрузки для лета (см. приложение 5).

Наименьшая мощность 14,03 Мвар с 20 до 4 часов.

Тогда получим:

Реактивной мощности, вырабатываемой системой, недостаточно для покрытия потребности потребителей, поэтому на всех пунктах необходима установка компенсирующих устройств.

Размещение КУ производим по условию равенства cosφ у потребителей.

Найдем cosφср. взв

Таблица 3.2

Расчет желаемой реактивной мощности в пунктах

№ пункта

№1

№2

№3

№4

№5

№6

0,456

0,484

0,456

0,426

0,484

0,426

40

33

20

7

11

25

24,9

10,94

6,06

1,91

3,65

7,133

Подберём необходимое число компенсирующих устройств для каждого пункта. Количество батарей должно быть кратным двум, лучше четырём.

Новое значение реактивной мощности и cosφ:

Расчет сведем в таблицу П5.5 (приложение 5).

3.3 Конфигурация, номинальное напряжение, схема электрических соединений, параметры основного электрооборудования сети

3.3.1 Составление рациональных вариантов схем сети

Составим несколько вариантов схем развития сети, для каждого из вариантов найдём суммарную длину воздушных линий электропередач.

Схема должна быть надежной, гибкой, приспособленной к разным режимам распределения мощности, возникающих в результате изменений нагрузок потребителей, а также при плановых и аварийных отключениях.

Построение электрической сети должно соответствовать условиям охраны окружающей среды.

Одним из важнейших требований к конфигурации и схеме сети является возможность её построения из унифицированных элементов – линий и подстанций.

Исходя из этих требований рассмотрим два варианта развития сети (рис. см. в приложении 6).

3.3.2 Предварительный выбор напряжения

Во всех пунктах имеются потребители первой категории, следовательно, все линии должны быть двухцепные (N = 2).

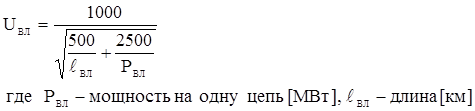

Сделаем выбор номинального напряжения для всех воздушных линий. Выбор будем производить по формуле Илларионова Г. А.:

Произведем выбор напряжения линий для вариантов схем сети. Результат представим в виде таблицы П6.1 (приложение 6).

Таким образом, в данном варианте развития существующие линии сохраняют свой класс напряжения, а вновь сооружаемые имеют 110 кВ.

Для второго варианта линии 1-2, ИП1-2, ИП1-3, 1-4, ИП2-1 такие же как и в первом варианте. Следовательно рассмотрим линии 1-5 и 5-6. (таблица П6.2, приложение 6).

Таким образом, получили, что необходим перевод линии 1-5 с 35 на 110 кВ. Новая линия 5-6 имеет 110 кВ.

3.3.3 Выбор сечений проводов

Критерием для выбора сечений проводов воздушных линий является минимум приведенных затрат. Выбор сечений проводов производится на основе метода экономических токовых интервалов в зависимости от напряжения, расчетной токовой нагрузки, материала и цепности опор.

Район по гололеду: I

Тип опор: ВЛ–110 кВ – железобетонные (Ж/Б), ВЛ–35 кВ – стальные.

Число цепей: N = 2

Находим расчетную токовую нагрузку:

Выбираем сечение провода по таблице 7.8 [2]:

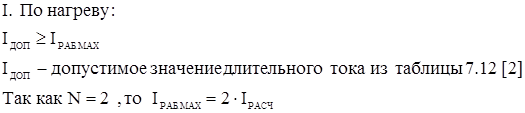

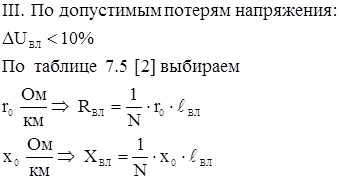

Выбранное сечение провода необходимо проверить по трем условиям:

Произведем выбор проводов для всех линий, а так же проверим их по трем условиям. Результаты сведем в таблицу (см. приложение 7).

Аналогично для второго варианта (см. табл. П7.2, приложение 7).

3.3.4 Выбор трансформаторов у потребителей
