Линия электропередачи напряжением 500 кВ

1. Стоимость реконструкции (расширения) открытого распределительного устройства (ОРУ) с выключателями принимается по стоимости дополнительных ячеек (по табл. 9.15 [2]).

2. Стоимость реконструкции ОРУ без выключателей принимается равной разности между стоимостями ОРУ после и до реконструкции.

3. При переходе от схемы без выключателей к схеме с выключателями, а также при сооружении дополн

ительного ОРУ его стоимость учитывается как на вновь сооружаемой подстанции.

4. Стоимость дополнительной установки или замены трансформатора принимается по полной расчетной стоимости устанавливаемого трансформатора. В случае если при замене новый трансформатор устанавливается на существующий фундамент, из расчетной стоимости необходимо вычесть затраты на строительные работы в размере примерно 10% от стоимости трансформатора.

5. Постоянная часть затрат принимается в соответствии с затратами на схему подстанции после реконструкции в следующих размерах (проценты сумм, приведенных в табл. 9.35[2]).

Расчет капиталовложений в подстанции сведем в таблицу.

Таблица П9.2

Расчет капиталовложений в подстанции для варианта 1

Найдем суммарные капиталовложения в линии и в подстанции:

КΣ = Кл + Кпс = 1678 + 1074,3 = 2752,3 тыс. руб.

Учтем возвратную стоимость двух трансформаторов ТДТН-40000/110.

Квозвр = Ко(1 – ар·t/100)

Ко – первоначальная стоимость оборудования

ар – норма амортизационных отчислений на реновацию, %

t – продолжительность эксплуатации оборудования до его демонтажа

Квозвр = 234·(1 – 3,5·25/100) = 29,25 тыс. руб.

Тогда КΣ = 2752,3 – 29,25 = 2723,05 тыс. руб.

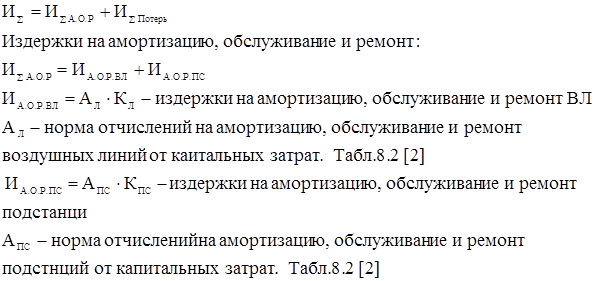

Иа.о.р.ВЛ = АЛ·КЛ = 0,028·1678 = 47 тыс. руб.

Иа.о.р.ПС = АПС·КПС = 0,094·1074,3 = 94,4 тыс. руб.

ИΣа.о.р. = Иа.о.р.ВЛ + Иа.о.р.ПС = 47 + 94,4 = 141,4 тыс. руб.

Найдем потери электроэнергии в линиях и трансформаторах.

Таблица П9.3

Расчет потерь электроэнергии в линиях для варианта 1

Таблица П9.4

Расчет потерь электроэнергии в трансформаторах для варианта 1
