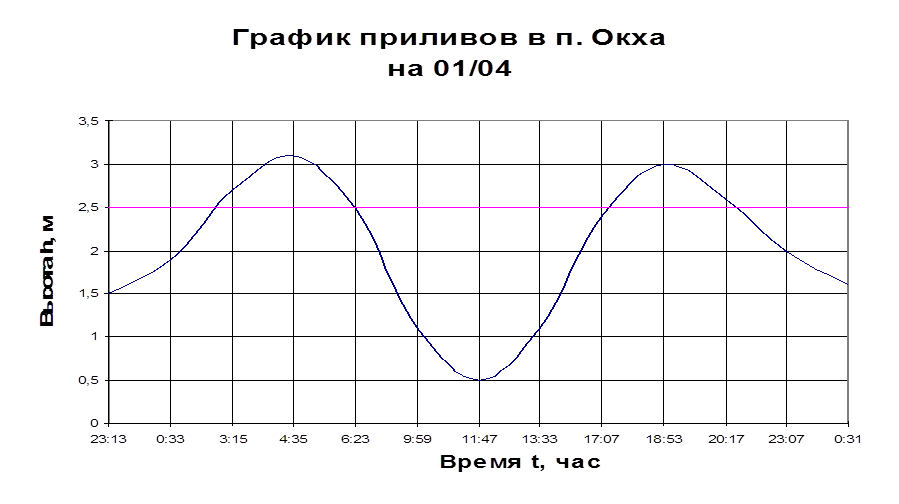

6. Строим график приливов на сутки (рис 2.4.1).

Необходимые нам данные занесены в таблицу 2.4.1

Таблица 2.4.1

Расчет времени роста и времени падения. Расчет промежуточных точек:

Время роста: 1. tмв+t1/4=23.13+01.20=00.33

1. t1=tпв-tмв=04.35-23.13=05.22; t1/4=01.20 hмв+h1/4=1,5+0,4=1,9

h1=hпв-hмв=3,1-1,5=1,6; h1/4=0,4 2. tпв-t1/4=04.35-01.20=03.15

Время падения: hпв-h1/4=3,1-0,4=2,7

2. t2=tмв-tпв=11.47-04.35=07.12; t2/4=01.48 3. tпв+t2/4=04.35+01.48=06.23

h2= hпв-hмв=2,9-0,5=2,4; h2/4=0,6 hпв-h2/4=3,1-0,6=2,5

Время роста: 4. tмв-t2/4=11.47-01.48=09.59

3. t3=tпв-tмв=18.53-11.47=07.06; t3/4=01.46 hмв+h2/4= 0,5+0,6=1,1

h3=hпв-hмв=3,0-0,5=2,5; h3/4=0,6 5. tмв+t3/4=11.47+01.46=13.33

Время падения: hмв+h3/4=0,5+0,6=1,1

4. t4=tмв-tпв=00.31-18.53=05.38; t4/4=01.24 6. tпв-t3/4=18.53-01.46=17.07

h4=hпв-hмв=3,0-1,6=1,4; h4/4=0,4 hпв-h3/4=3,0-0,6=2,4

7. tпв+t4/4=18.53+01.24=20.17

hпв-h4/4=3,0-0,4=2,6

8. tмв-t4/4=00.31-01.24=23.07

hмв+h4/4=1,6+0,4=2,0

Рис 2.4.1

2.5 Расчет и построение маршрутного графика точностей

На XIII сессии Ассамблеи ИМО были приняты стандарты точности судовождения. Эти стандарты точности распространяются на все суда кроме исследовательских и имеющих скорость более 30 узлов.

Стандарты предписывают, что за исключением стесненных вод, погрешность текущего места судна, при любом способе получения такого места, не должна превышать 4% расстояния до ближайшей опасности, но и не более 4 миль.

В качестве стандартной квадратичной погрешности места принята 95% -я фигура погрешности с учетом как случайной, так и систематической погрешности. Чтобы получить такую фигуру погрешности при нормальном распределении, нужно оси среднеквадратического эллипса погрешности увеличить в 2.5 раза.

СКП места, которой соответствует вероятность от 63% до 68%,нужно умножить на коэффициент 1.76 – 1.96, тогда получим 95%-ю фигуру погрешности. Этому требованию практически удовлетворяет круг радиуса R=2М.

Точность любой обсервации зависит от расстояния до ориентиров и углов между направлением на них. Поскольку это так, мы заранее можем рассчитать точность на опасных участках пути. Этим мы не только будем выполнять требования ИМО, но и появится возможность количественной оценки навигационной безопасности плавания.

Для оценки точности обсерваций по двум дистанциям, измеренным равноточно, разность пеленгов которых DП, используют формулу:

(2.1)

где mД – СКП дистанции, равна 1% от шкалы дальности.

Для оценки точности обсерваций по двум пеленгам ориентиров, расстояния до которых Д1 и Д2, а между ними – Д, применяют формулу:

(2.2)

Где Е » 0.3 – погрешность измерения.

Для оценки точности обсерваций по пеленгу и дистанции, измеренными по РЛС до одного и того же ориентира, служит формула:

(2.3)

где mД = 0,01 от шкалы на которой ведется наблюдение, измерений пеленгов, mП=0.6°. Точность измерения навигационных параметров, характеризуется СКП.

Для сопоставления маршрутного графика точности и сравнения методов обсерваций выберем опасный участок плавания – подходы к порту Окха

Расчеты производим по формулам 2.1, 2.2, 2.3.

Построение и расчет маршрутного графика точности состоит в следующем: на линии планируемого пути выделяют ряд точек, равноудаленных друг от друга, выясняют возможные способы обсервации в этих точках, измеряют расстояния от них до ориентиров и разности их пеленгов. Затем для каждой точки рассчитывают оценки точности обсерваций. На график по оси абсцисс откладывают расстояния вдоль маршрута. Полученные точки для каждого способа обсерваций соединяют плавными линиями – это и есть маршрутный график точности, который может иметь изломы или разрывы.

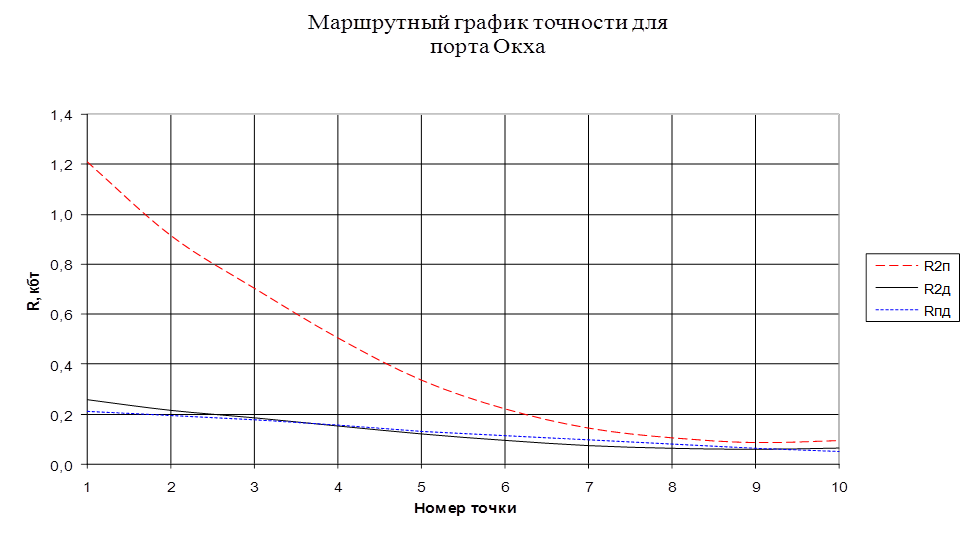

График изображен на рисунке 2.5.1

Параметры точек представлены в таблице 2.5.1.

Рис. 2.5.1

Таблица 2.5.1 Параметры точек для маршрутного графика обсерваций
