Аналого-цифровые преобразователи

Период дискретизации выбирается из условия:

Δt = 1/2Fв,

где Fв - максимальная частота спектра сигнала. Это выражение есть не что иное, как теорема Котельникова, которая гласит: Любой непрерывный сигнал можно абсолютно точно восстановить на выходе идеального полосового фильтра (ПФ) с полосой Fв, если дискретные отсчеты взяты через интервал Δt = 1 / 2Fв. А это значит, что частот

а дискретизации должна быть вдвое больше максимальной частоты сигнала. На практике, например, это хорошо иллюстрирует обычный компакт диск (КД или CD) или, как его называют, AudioCD.

КД записывают с частотой дискретизации 44,1 кГц. А это значит, что максимальная верхняя частота будет равна 22 кГц, что, как считается, вполне достаточно для уха человека (помните, частотный диапазон для уха человека равен 20 .20 000 Гц). Про компакт диски будет отдельная глава.

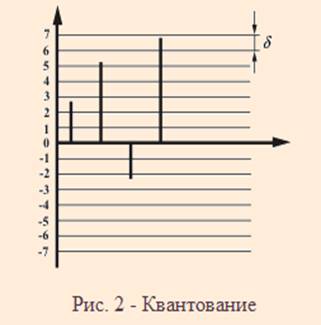

При квантовании шкала сигнала разбивается на уровни. Отсчеты помещаются в подготовленную сетку и преобразуются в ближайший номер уровня квантования. Опять посмотрим на рисунок:

На рисунке изображено равномерное квантование. Одним из основных параметров является δ - шаг квантования. Соответственно, при равномерном квантовании шаг квантования одинаков. Итак, согласно определению запихиваем отсчеты в подготовленную сетку. Первый (слева направо) отсчет находится ближе к уровню 3 (уровни квантования - по вертикальной оси). Второй - к 5-му уровню и т. п. Таким образом, вместо последовательности отсчетов получаем последовательность чисел, соответствующих уровням квантования.

При равномерном квантовании динамический диапазон получается довольно большим, а это не есть гуд. Поэтому придумали так называемое неравномерное квантование, при котором динамический диапазон уменьшается. Ну понятно, наверное, что шаг квантования δ будет различным при различных уровнях. При малых уровнях сигнала шаг небольшой, при больших он увеличивается. На практике же неравномерное квантование практически не используется. Вместо этого применяют компрессоры, причем америкосы используют μ-компрессоры, европейцы - А-компрессоры (греческая буковка μ читается "мю").

Кодирование - это сопоставление элементов сигнала с некоторой кодовой комбинацией символов. Широко используется двоичный код.

Ну а теперь перейдем собственно к АЦП. АЦП бывают последовательные и параллельные. Начнем с параллельных.

Параллельные АЦП

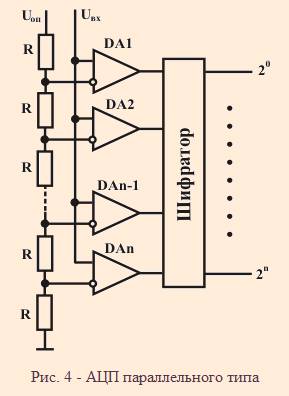

Чаще всего в качестве пороговых устройств параллельного АЦП используются интегральные компараторы. Схема типичного АЦП параллельного типа приведена на рисунке 4.

Довольно простая схема. Число компараторов DA выбирается с учетом разрядности кода. Например, для двух разрядов понадобится три компаратора, для трех - семь, для 4-х - 15. Опорные напряжения задаются с помощью резистивного делителя. Входное напряжение Uвх подается вход компараторов и сравнивается с набором опорных напряжений, снимаемых с делителя. На выходе компаратора, где входное напряжение больше соответствующего опорного, будет лог. 1, на остальных - лог. 0. Естественно, пир входном напряжении равном 0 на выходах компараторов будут нули. При максимальном входном напряжении на выходах компараторов будут лог. 1. Шифратор предназначен для преобразования полученной группы нулей и единиц в "нормальный" двоичный код.

Параллельный АЦП является самым быстродействующим из всех, поскольку компараторы работают одновременно. Но есть весьма существенный недостаток. Как было сказано выше, разрядность такого АЦП определяется числом компараторов (ну и резиков, конечно). При малой разрядности это еще не так хреново. А когда разрядов 10-12. Для 10-ти разрядного АЦП понадобится 210 - 1 = 1023 штук. Вот это уже не хорошо. Отсюда вытекает высокая стоимость параллельных АЦП. Кстати, подбором сопротивлений резиков можно выбрать закон преобразования - линейный, логарифмический.

Последовательные АЦП

Последовательные АЦП бывают последовательного счета и последовательного приближения. Типичная схема АЦП последовательного счета приведена на рисунке 5.

На схеме буквами и символами обозначены следующие элементы: К - компаратор, & - схема "И", ГТИ - генератор тактовых импульсов, СТ - счетчик, #/A - ЦАП. На один вход компаратора подается входное напряжение, на второй - напряжение с выхода ЦАП. В начале работы счетчик устанавливается в нулевое состояние, напряжение на выходе ЦАП при этом равно нулю, а на выходе компаратора устанавливается лог. 1. При подаче импульса разрешения "Строб" счетчик начинает считать импульсы от генератора тактовых импульсов, проходящих через открытый элемент "И". Напряжение на выходе ЦАП при этом линейно нарастает, пока не станет равным входному. При этом компаратор переключается в состояние лог. 0 и счет импульсов прекращается. Число, установившееся на выходе счетчика и есть пропорциональный входному напряжению цифровой код. Выходной код остается неизменным пока длится импульс "Строб", после снятия которого счетчик устанавливается в нулевое состояние и процесс преобразования повторяется.

Такие АЦП имеют низкое быстродействие. Достоинством является сравнительная простота построения.

Более быстродействующим являются АЦП последовательного приближения, называемый также АЦП с поразрядным уравновешиванием. АЦП последовательного приближения показан на рисунке 6. В основе работы таких преобразователей лежит принцип дихотомии - последовательного сравнения измеряемой величины с Ѕ, ј, ⅛ и т. п. от возможного ее максимального значения.

В таком АЦП используется спец регистр - регистр последовательных приближений. При подаче импульса "Пуск" на выходе старшего разряда регистра появляется лог. 1, а на выходе ЦАП напряжение U1. Если это напряжение меньше входного, то в следующем по счету разряде регистра записывается еще лог. 1. Если же входное напряжение меньше, то лог. 1 в старшем разряде отменяется. Таким образом, методом проб перебираются все разряды - от старшего до младшего. На всю операцию преобразования требуется импульсов ГТИ всего в два раза больше количества разрядов. То есть АЦП последовательных приближений намного шустрее АЦП последовательного счета.

Последовательно-параллельные АЦП

Последовательно-параллельные АЦП - это компромисс между параллельными и последовательными АЦП, т. е. желание получить максимально возможное быстродействие при минимальных затратах и сложности.

На рисунке 7 показан для примера двухступенчатый АЦП. В многоступенчатых преобразователях процесс преобразования разделен в пространстве.

Сигма-дельта АЦП

Для проведения большинства измерений часто не требуется АЦП со скоростью преобразования, которую даёт АЦП последовательного приближения, зато необходима большая разрешающая способность. Сигма-дельта АЦП могут обеспечивать разрешающую способность до 24 разрядов, но при этом уступают в скорости преобразования. Так, в сигма-дельта АЦП при 16 разрядах можно получить частоту дискретизации до 100К отсчетов/сек, а при 24 разрядах эта частота падает до 1К отсчетов/сек и менее, в зависимости от устройства.
